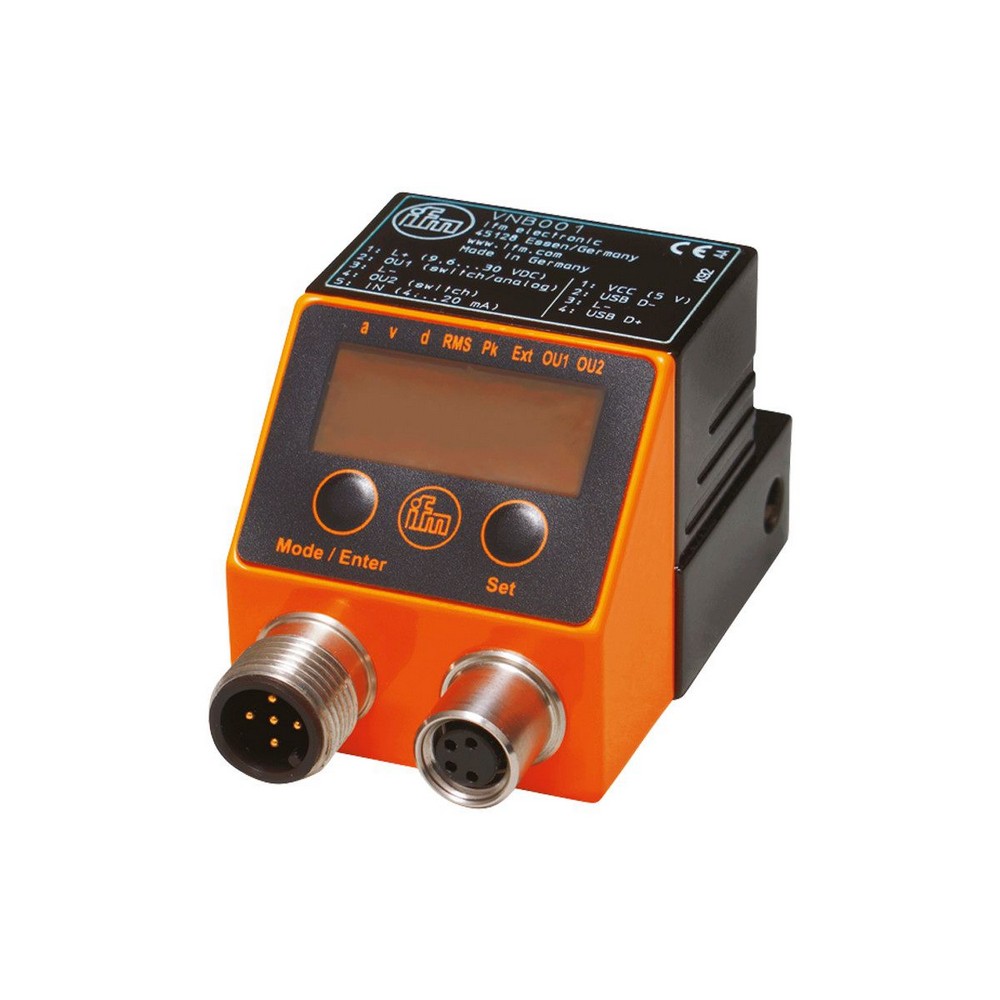

Датчик вибрации VNB001

Артикул: VNB001

Ожидается

Под заказ

Код товара	VIBRATION SENSOR

Описание

Приложение

Применение

Датчик вибрации в соответствии с ISO 10816

Функция самоконтроля

да

Контрольное тактирование

да

Электронные данные

Рабочее напряжение [V]

9,6...30 DC; (или через USB (коммутационные выходы неактивны))

Потребление тока [mA]

Класс защиты

III

Защита от перепутывания полярности

да

Входы/выходы

Общее количество входов и выходов

3; (конфигурируемый)

Количество входов и выходов

Количество аналоговых входов: 1; Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Входы

Количество аналоговых входов

Аналоговый вход (ток) [mA]

4...20

Выходы

Выходной сигнал

коммутационный сигнал; аналоговый сигнал

Количество цифровых выходов

Макс. падение напряжения коммутационного выхода DC [V]

Минимальная нагрузка по току [mA]

100

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...22

Наиб.нагрузка []

9,6...17 V: 150; 17...30 V: 500

Заводская настройка


Коммутационный выход: NC
точка переключения предварительного аварийного сигнала: 2,8 mm/s
точка переключения аварийного сигнала: 4,5 mm/s
Частотный диапазон: 10...1000 Hz
метод измерения: RMS
единица: mm/s

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения вибрации [mm/s]

0...500; (в зависимости от частоты колебания)

Частотный диапазон [Hz]

2...1000

Принцип измерения

емкостный

Количество осей измерения

Точность/ погрешность

Погрешность измерения [% от конечного значения]

± 3%

интерфейсы

Коммуникационный интерфейс

USB

Условия эксплуатации

Температура окружающей среды [°C]

-30...60

Температура хранения [°C]

-30...85

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV контактный разряд / 15 kV воздушный разряд
EN 61000-4-3	10 V/m 80...2000 MHz
EN 61000-4-4 Burst	4 kV емкостный зонд, с заземлением
EN 61000-4-6	10 V 0,15...80 MHz
EN 61000-6-4	промышленные среды

Ударопрочность


DIN EN 60068-2-27	50 г 11 ms / n=1000

MTTF [годы]

148

Механические данные

Вес [g]

273,5

Способ монтажа

монтажная група M5 / M8

Размеры [mm]

36 x 37,6 x 62,4

материал

корпус: отливка из цинка никелированн.

Момент затяжки [Nm]

Вид датчика

Микромеханический акселерометр

Дисплеи / Элементы управления

Дисплей


Функция	6 светодиод, зелёный
предварительный аварийный сигнал	1 светодиод, жёлтый
главный аварийный сигнал	1 светодиод, красный
	буквенно-цифровой дисплей, 4-значный

Элементы управления


	Настройка параметров с помощью кнопок

Data memories

История измерений.

да

Тип памяти данных

кольцевая память; FIFO

С часами реального времени

да

Тип часов реального времени

UTC, буферный аккумулятор

Ячейки памяти

внутренний

Интервал памяти

5 min

Объем памяти

686774 записи данных

Принадлежности

Принадлежности (поставляются в комплекте)


пружинная шайба
винт
адаптеры: 1 x M8 x M5

Примечания

Упаковочная величина

1 шт.

электрическое подключение - Подключение к процессу

Разъем: 1 x M12

электрическое подключение - USB

Разъем: 1 x M8

Типовые размеры

Схема подключения

электрическое подключение - Подключение к процессу

1	L+ (9,6...30 V DC)
2	Out 1 Коммутационный выход
	Аналоговый выход
3	L-
4	Out 2 Коммутационный выход
5	In 4...20 mA

Разъем: 1 x M12

электрическое подключение - USB

1	VCC (5 V)
2	USB D-
3	L -
4	USB D+

Разъем: 1 x M8
