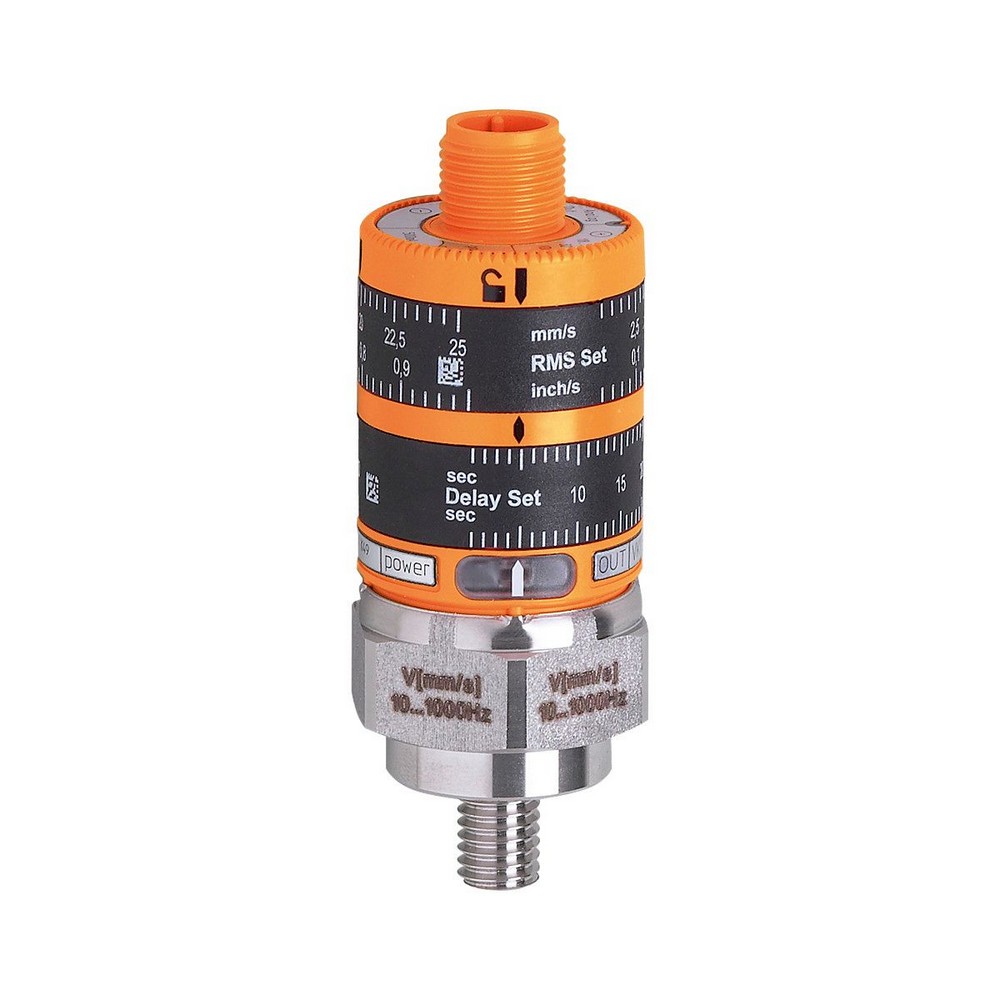

Датчик вибрации с интуитивной настройкой точки переключения VKV022

Артикул: VKV022
Ожидается
Под заказ
Код товара VIBRATION MONITOR
  • Поделиться:
Датчик вибрации с интуитивной настройкой точки переключения VKV022
Приложение
ПрименениеПрибор контроля вибрации по стандарту DIN ISO 10816
Электронные данные
Рабочее напряжение [V]18...32 DC
Потребление тока [mA] 50
Класс защитыIII
Входы/выходы
Общее количество входов и выходов2
Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1
Выходы
Выходной сигналкоммутационный сигнал; аналоговый сигнал
Количество цифровых выходов1
Функция выходного сигналаNC
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]500
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20
Наиб.нагрузка []500
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения вибрации [mm/s]0...50; (RMS)
Частотный диапазон [Hz]10...1000
Количество осей измерения1
Количество осей измерения1
Точность/ погрешность
Точность ± 3
Погрешность измерения [% от конечного значения]-
Погрешность точки переключения ±4; (в % от конечного значения)
Повторяемость 0,5; (в % от конечного значения)
Отклонение линейности0,25 %
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Примечание к температуре окружающей среды
применение UL : 80 °C
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
Ударопрочность
400 г
MTTF [годы]510
Механические данные
Вес [g]114
Способ монтажаM8 x 1,25
материалPBT (полибутилентерефталат); PC; FKM; нерж. сталь (1.4404 / 316L)
Момент затяжки [Nm]15
Вид датчикаМикроэлектромеханическая система (MEMS)
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
Состояние выходасветодиод, жёлтый
Со шкалойда
Элементы управления
настроечное кольцонастроечное кольцо
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12

— RU-RU — VKV022-01 — 08.04.2016

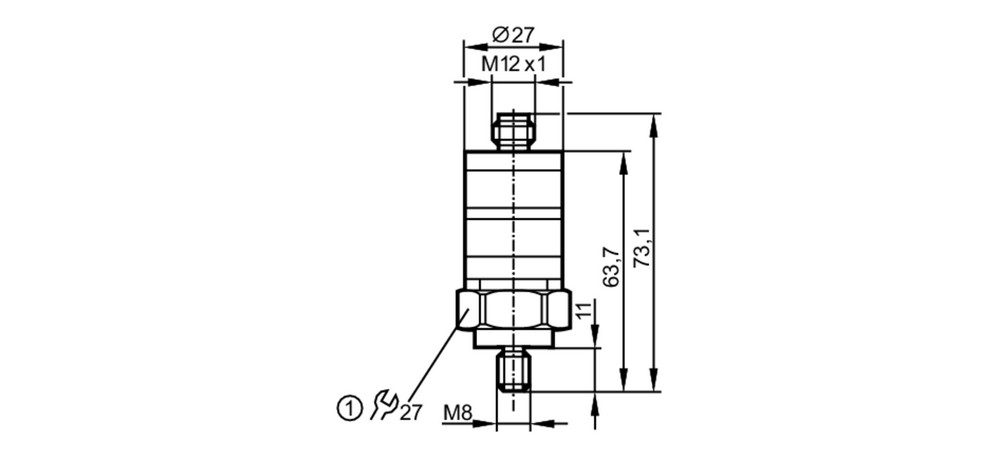

Типовые размеры

1 Момент затяжки 15 Nm

M8 x 1,25 mm

Схема подключения

электрическое подключение

1L+
24...20 mA
3GND
Коммутационный выход

Разъем: 1 x M12

Соединение
