Оптический монитор частиц загрязнений LDP100

Артикул: LDP100

Ожидается

Под заказ

Код товара	OIL PARTICLE MONITOR

Оптический монитор частиц загрязнений LDP100

Описание

Приложение

Среда

минеральные масла (напр. HLP); эфирные масла (напр. HEES); биоразлагаемые масла (напр. HETG)

масло

Температура измеряемой среды [°C]

-10...80

Электронные данные

Рабочее напряжение [V]

9...33 DC

Класс защиты

III

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Количество цифровых выходов

Постоянный ток нагрузки коммутационного выхода DC [mA]

500

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

(Ub - 4 V) / 20 mA; Ub = 24 V: 1000

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон измерения/настройки

Диапазон измерения

10...22; ((характеристическое число))

Диапазон индикации

0...24; ((характеристическое число))

Программное обеспечение / Программирование

выбор параметров

с помощью кнопок, ПК или дискретного ввода/вывода

интерфейсы

Коммуникационный интерфейс

Интерфейс CAN

Условия эксплуатации

Температура окружающей среды [°C]

-10...60

Температура хранения [°C]

-20...60

Степень защиты

IP 67

Испытания / одобрения

MTTF [годы]

129

Директива по оборудованию под давлением

Статья 3, абзац 3 - инженерно-техническая практика

Механические данные

Вес [g]

829

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4028/420); сапфир; NBR; хром

Дисплеи / Элементы управления

Дисплей


	LCD-дисплей, отображаемое значение соответствует классу чистоты по ISO 4406:99 и SAE AS4059E

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

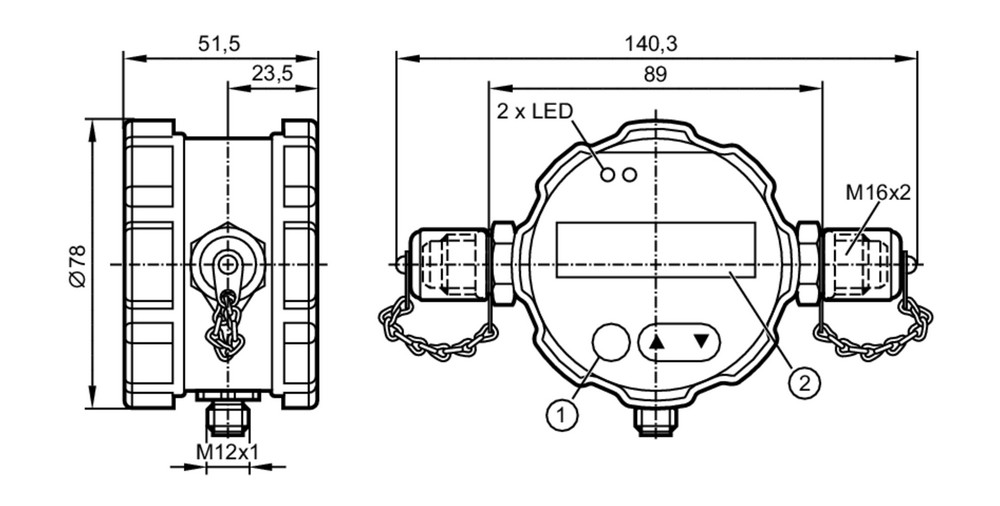

Типовые размеры

1 Кнопки для программирования

2 Дисплей

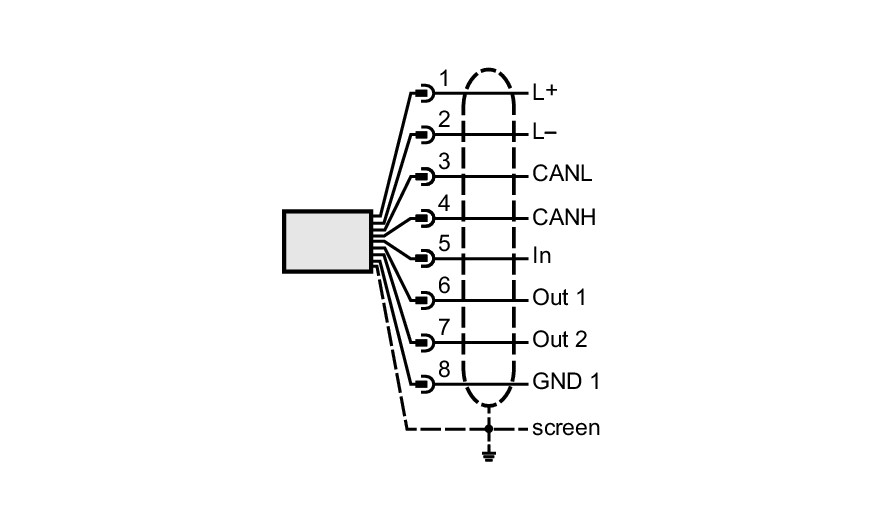

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

CANL/CANH:	CAN
In:	Дискретный входной сигнал низкий уровень активирует цикл измерения
Out 1:	Аналоговый выход
Out 2:	Коммутационный выход
GND 1:	сигнальная земля Out 1
L-/screen:	подключенный к корпусу
