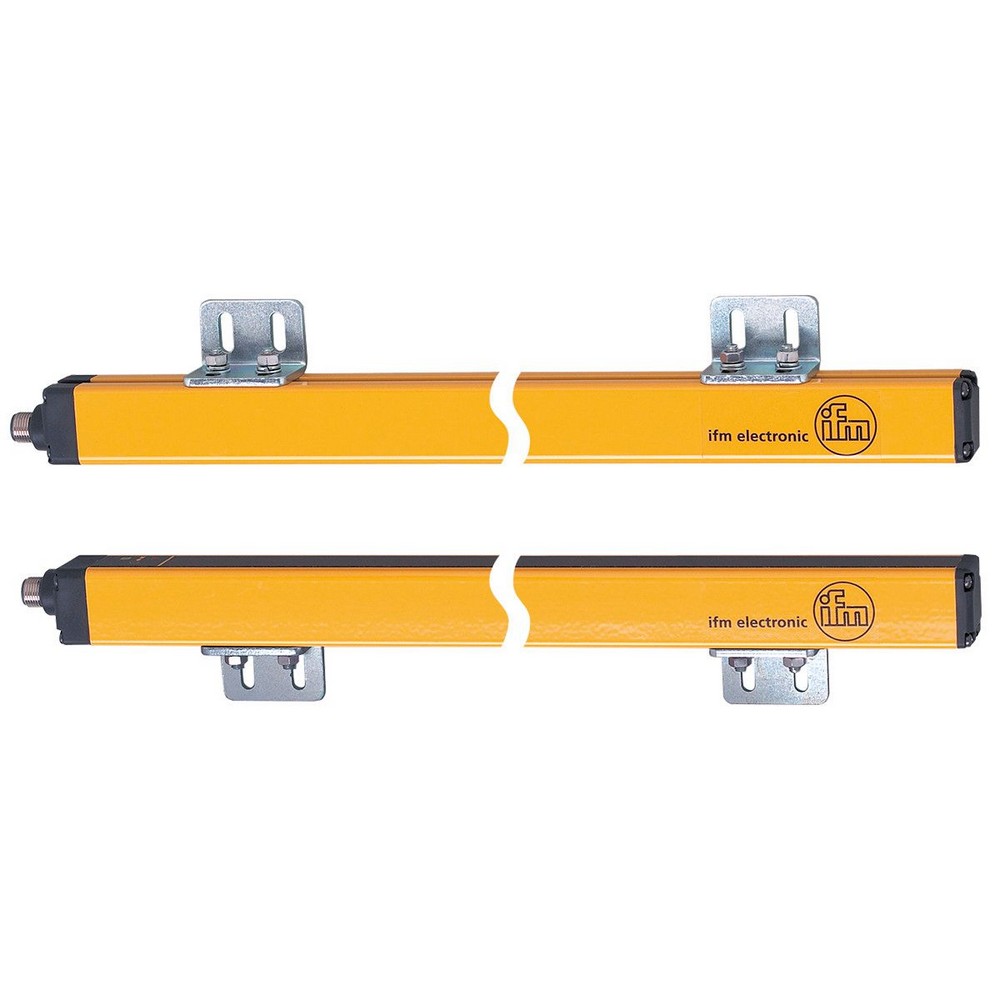

многолучевые барьеры безопасности OY121S

Артикул: OY121S

Ожидается

Под заказ

Код товара	OYA0810-03-4-20-P-1

многолучевые барьеры безопасности OY121S

Описание

Приложение

Функция защиты

Защита человека от доступа к опасным частям

Электронные данные

Допустимое отклонение рабочего напряжения [%]

Рабочее напряжение [V]

24 DC

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Тип света

Инфракрасный свет

Длина волны [nm]

950

Приёмник

Потребление тока [mA]

Излучатель

Потребление тока [mA]

Выходы

Электрическое исполнение

PNP

Количество OSSD выходов

Макс. допустимая токовая нагрузка на каждый OSSD выход [mA]

400; (24 V)

Защита от короткого замыкания

да

Диапазон контроля

Высота защищённой зоны [mm]

810

Количество лучей

Ширина защищенной зоны (низкая сила излучения) [m]

0...10

Ширина защищенной зоны (высокая сила излучения) [m]

3...20

Время реакции

Время отклика [ms]

2,5

Условия эксплуатации

Применение

Класс C согласно EN 60654-1 водонепроницаемое исполнение

Температура окружающей среды [°C]

-10...55

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


IEC 61496-1

Ударопрочность


IEC 61496-1

Вибропрочность


IEC 61496-1

Классификация безопасности

ISO 13849-1

Категория 4, PL e

IEC 61508

SIL 3

IEC 62061

SILCL 3

Срок службы TM (Mission Time) [h]

175200

Надёжность системы обеспечения безопасности PFHD [1/h]

1,0E-08

Механические данные

Вес [g]

3055

Размеры [mm]

953 x 28 x 30

Материал

корпус: алюминий; фронтальная оптика: PC

Длина L [mm]

953

Дисплеи / Элементы управления

Дисплей


	светодиод, жёлтый
	светодиод, зелёный
	светодиод, красный
	светодиод, синий
	светодиод, оранжевый

Принадлежности

Принадлежности (поставляются в комплекте)


уголок для монтажа: 4
Гайки с пазом: 4
гайки

Примечания

Рекомендации

Для 8-полюсных разъемов цвета жил не стандартизированы.; Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).

Упаковочная величина

1 шт.

электрическое подключение - приёмник

Соединение

Разъем: 1 x M12; Максимальная длина кабеля: 100 m; для поперечного сечения провода 0,34 mm

электрическое подключение - Излучатель

Соединение

Разъем: 1 x M12

Схема подключения

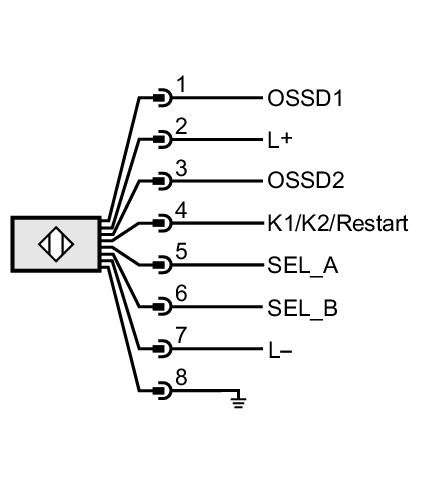

электрическое подключение - приёмник

Разъем: 1 x M12; Максимальная длина кабеля: 100 m; для поперечного сечения провода 0,34 mm

Соединение

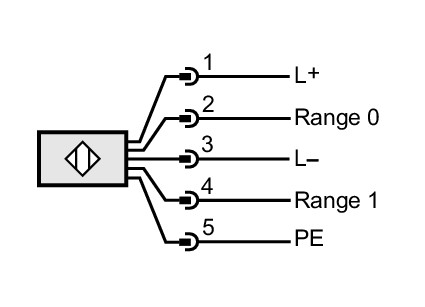

электрическое подключение - Излучатель

Разъем: 1 x M12

Соединение
