Контакты и контактные корпусы EC0464

Артикул: EC0464

Ожидается

Под заказ

Код товара	R360/Basic/Housing+Contact

Приложение

Исполнение

для BasicController Relay,используя все соединения к BasicController Relay CR0431

Механические данные

Вес [g]

70,8

Принадлежности

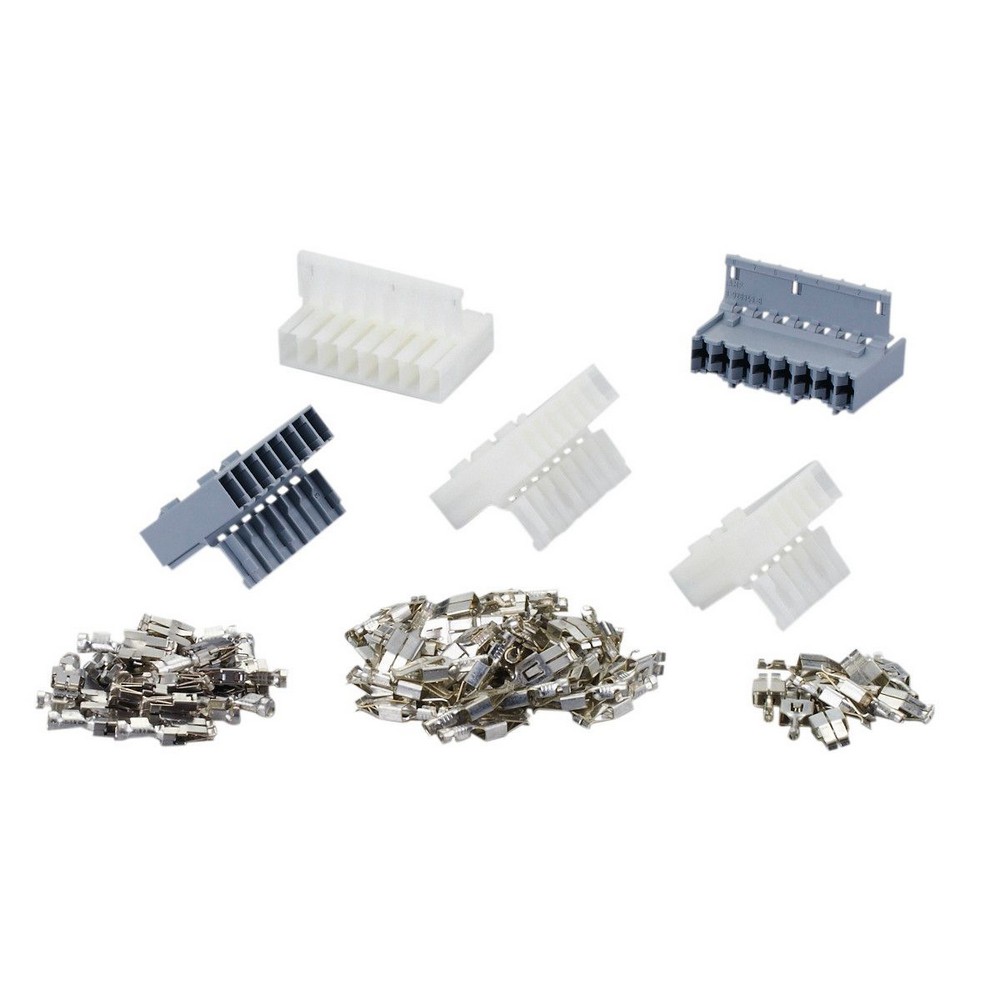

Содержание


Корпус для контактов	:	2		8-контактный, серый (A/B = входы)
Корпус для контактов	:	2		8-контактный, естественный (D/E = выходы)
Корпус для контактов	:	1		6-контактный, естественный (V_EXT/N1/N2 = питает внешние устройства и CAN1/2)
стандартные контакты таймера	:	10	0,2...0,5 mm	с оловянным покрытием
стандартные контакты таймера	:	40	0,5...1,0 mm	с оловянным покрытием
стандартные контакты таймера питания	:	20	1,25...2,5 mm	с оловянным покрытием

Примечания

Упаковочная величина

1 шт.

электрическое подключение

контактные зажимы:

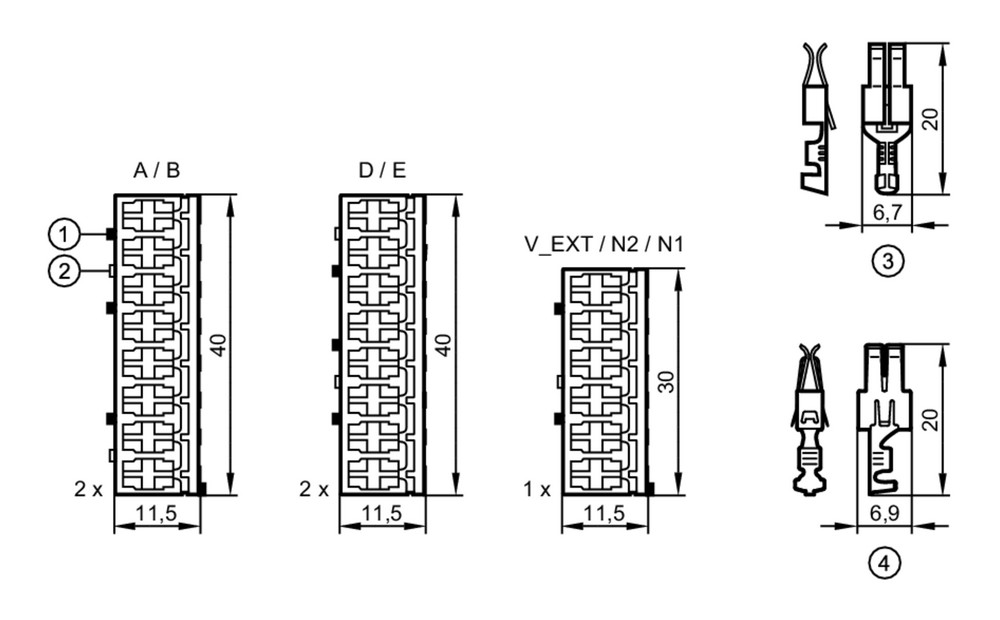

Типовые размеры

на рисунке показан контактный корпус с закрытыми крышками

вид со стороны вставки контактов

2 пружина

3 Контакт

4 Контакт

Схема подключения

электрическое подключение

контактные зажимы:
