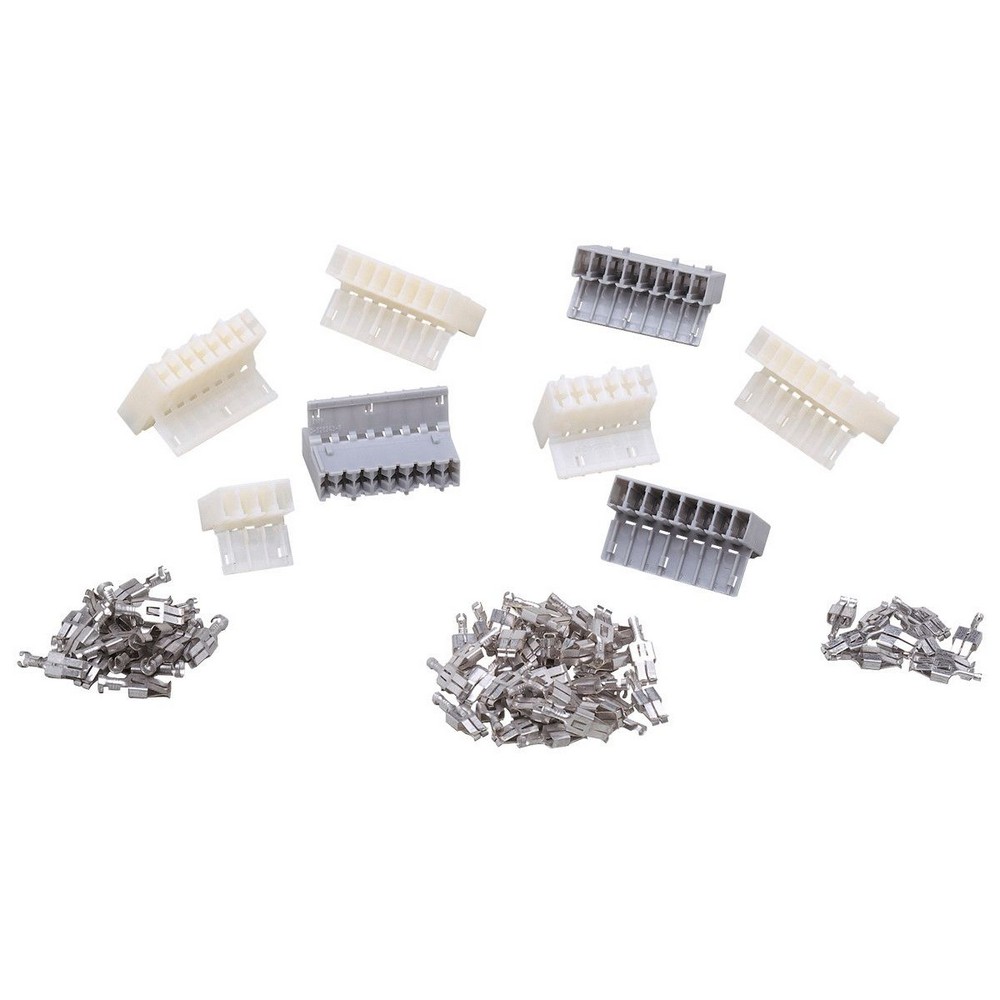

Контакты и контактные корпусы EC0456

Артикул: EC0456

Ожидается

Под заказ

Код товара	R360/Basic/Plug+Contact Set

Приложение

Исполнение

для BasicController,используя все подключения к BasicController CR04xx

Механические данные

Вес [g]

77,5

Принадлежности

Содержание


Корпус для контактов	:	3		8-контактный, серый (A/B/C = входы)
Корпус для контактов	:	3		8-контактный, естественный (D/E/F = выходы)
Корпус для контактов	:	1		6-контактный, естественный (P/N1 = CAN1 и питание)
Корпус для контактов	:	1		4-контактный, естественный (N2 = CAN2)
стандартные контакты таймера	:	10	0,2...0,5 mm	с оловянным покрытием
стандартные контакты таймера	:	40	0,5...1,0 mm	с оловянным покрытием
стандартные контакты таймера	:	20	1,0...2,5 mm	с оловянным покрытием

Примечания

Упаковочная величина

1 шт.

электрическое подключение - 10x

Контакт: 0,2...0,5 mm

электрическое подключение - 20x

Контакт: 1,0...2,5 mm

электрическое подключение - 40x

Контакт: 0,5...1,0 mm

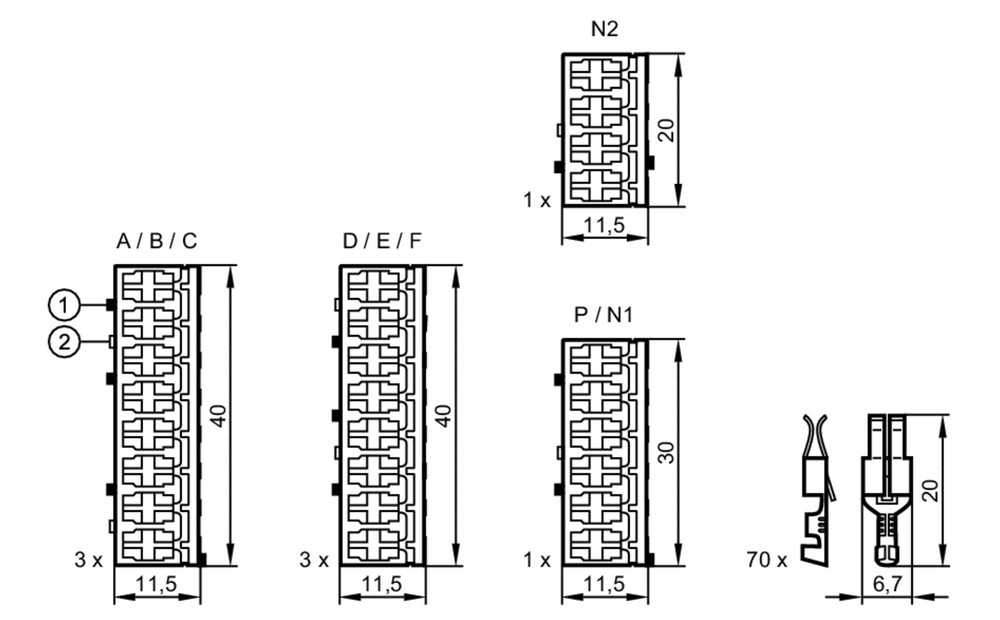

Типовые размеры

на рисунке показан контактный корпус с закрытыми крышками

вид со стороны вставки контактов
