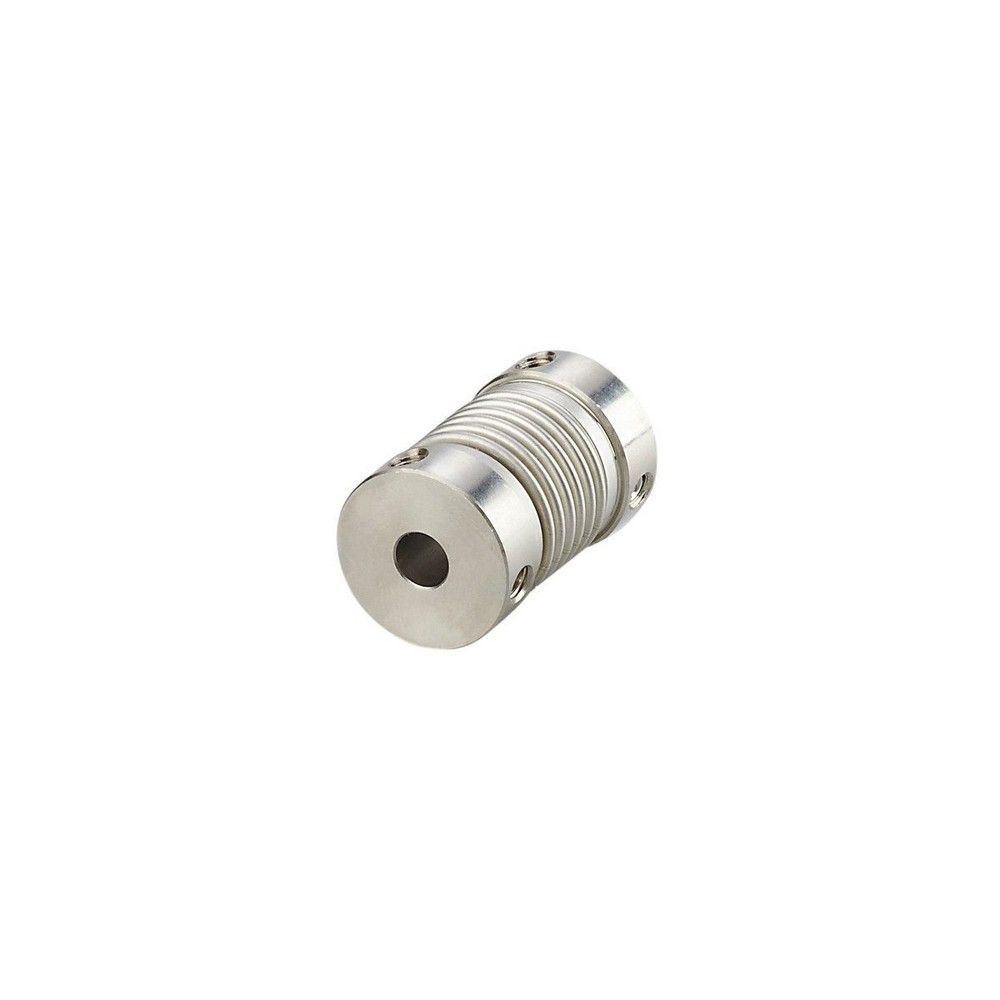

Спиралевидное соединение с хомутовыми зажимами E60215

Артикул: E60215

Ожидается

Под заказ

Код товара	COUPLING V4A

Механические данные

Вес [g]

35,4

материал

фланец: 1.4404 (V4A/316L); Ниже: 1.4571 (V4A/316Ti)

Внешний диаметр D [mm]

внутренний диаметр А1 [mm]

внутренний диаметр А2 [mm]

Длина L [mm]

глубина зажимной ступицы [mm]

6,5

Зажимной винт [mm]

Макс. оборот, механический [U/min]

10000

Макс. аксиальное смещение [mm]

± 0,4 mm

Макс. несоосность радиального вала [mm]

± 0,25 mm

Макс. угловое смещение [°]

± 4,0°

Примечания


Перечисленные величины действительны для сцеплений с отверстиями при комнатной температуре 23 °C.
Значения для радиального, углового и осевого смещений -- максимальные, не должны одновременно достигаться во время эксплуатации.

Упаковочная величина

1 шт.

Типовые размеры
