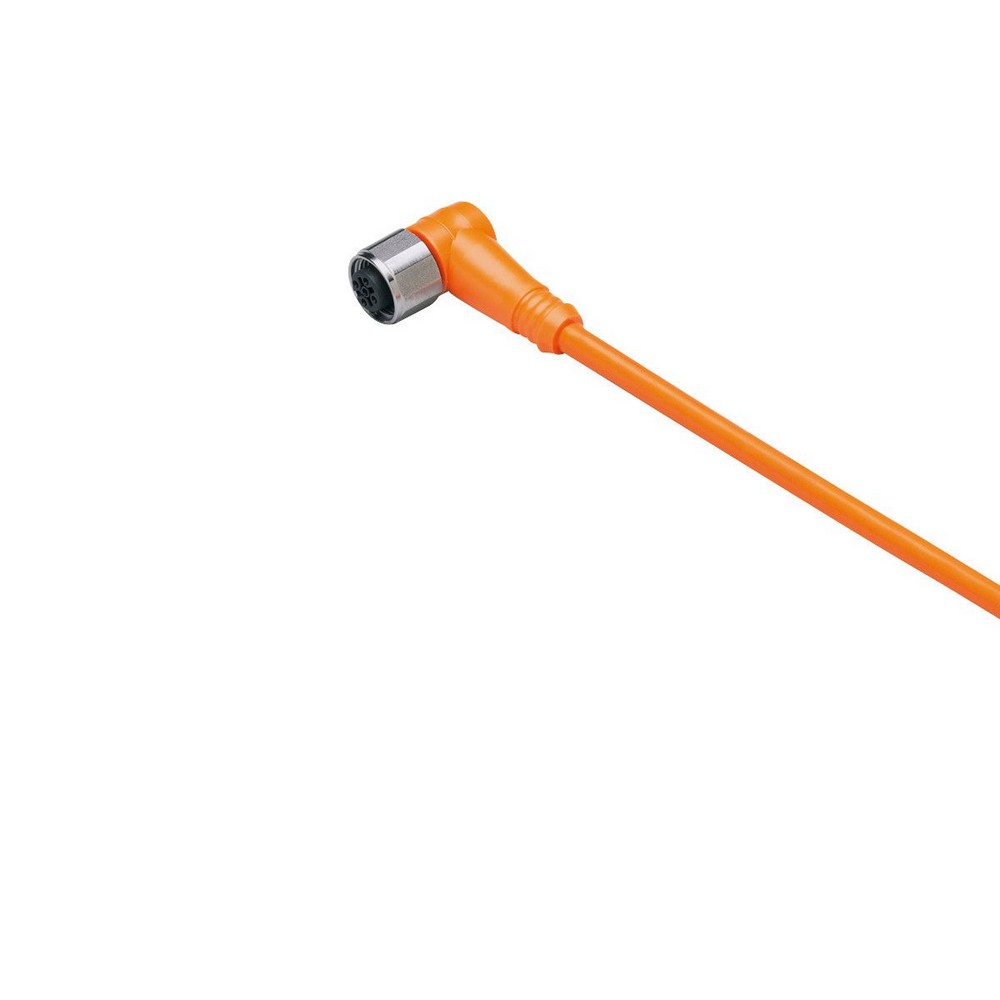

Соединительный кабель с разъемом E12456

Артикул: E12456

Ожидается

Под заказ

Код товара	ADOAH080VAS0003G08

Описание

Электронные данные
Рабочее напряжение [V]	30 AC / 36 DC
Класс защиты	III
Условия эксплуатации
Температура окружающей среды [°C]	-25...80
Степень защиты	IP 67
Механические данные
Вес [g]	243,2
Размеры [mm]	26,5 x 15 x 38,5
материал	PVC (поливинилхлорид)
Материал накидной гайки	нерж.сталь
Примечания
Рекомендации	Для 8-полюсных разъемов цвета жил не стандартизированы.; Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).
Упаковочная величина	1 шт.
электрическое подключение
	Кабель: 3 m, PVC (поливинилхлорид), оранжевый, O 6,6 mm, экранированный; 8 x 0,25 mm (14 x O 0,15 mm )
электрическое подключение - Разъём
Соединение	Разъем: 1 x M12, угловой; Литой корпус: PVC (поливинилхлорид); Блокировка: нерж.сталь; Момент затяжки: 0,7...0,9 Nm; Экранированный соединительный кабель: экран подключен

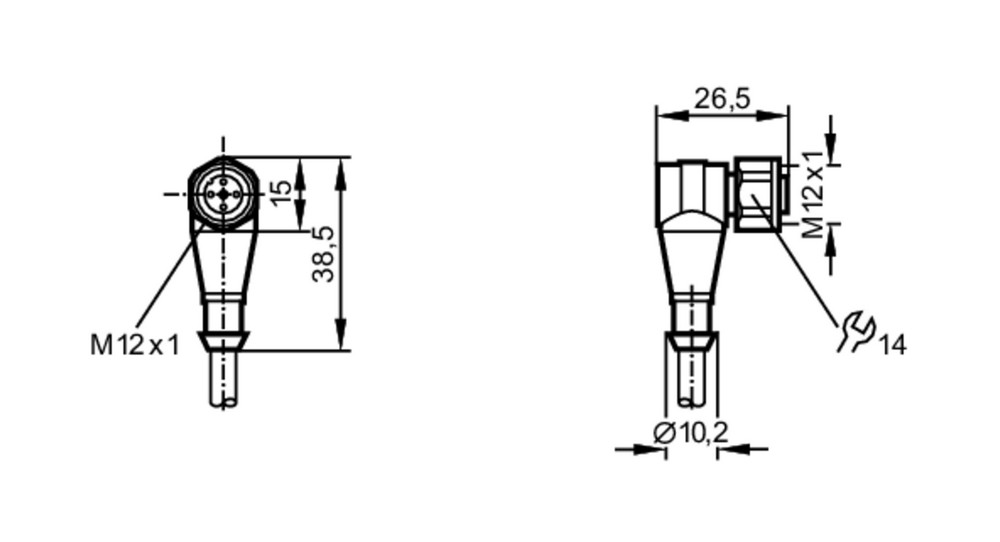

Типовые размеры

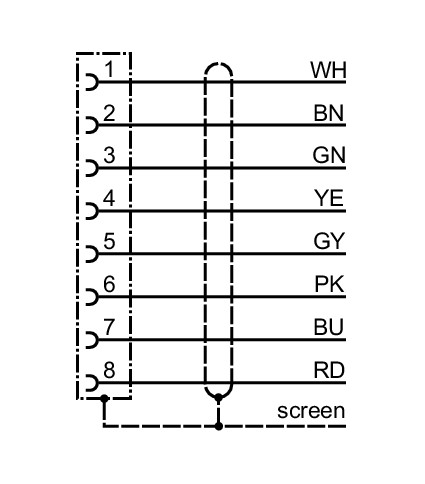

Схема подключения

электрическое подключение

Кабель: 3 m, PVC (поливинилхлорид), оранжевый, O 6,6 mm, экранированный; 8 x 0,25 mm (14 x O 0,15 mm )

электрическое подключение - Разъём

Разъем: 1 x M12, угловой; Литой корпус: PVC (поливинилхлорид); Блокировка: нерж.сталь; Момент затяжки: 0,7...0,9 Nm; Экранированный соединительный кабель: экран подключен

Соединение

	Цвета в соответствии с DIN 47100
	Цвета жил :
BN =	коричневый
BU =	синий
GN =	зелёный
GY =	серый
PK =	розовый
RD =	красный
WH =	белый
YE =	жёлтый
screen =	Экран
