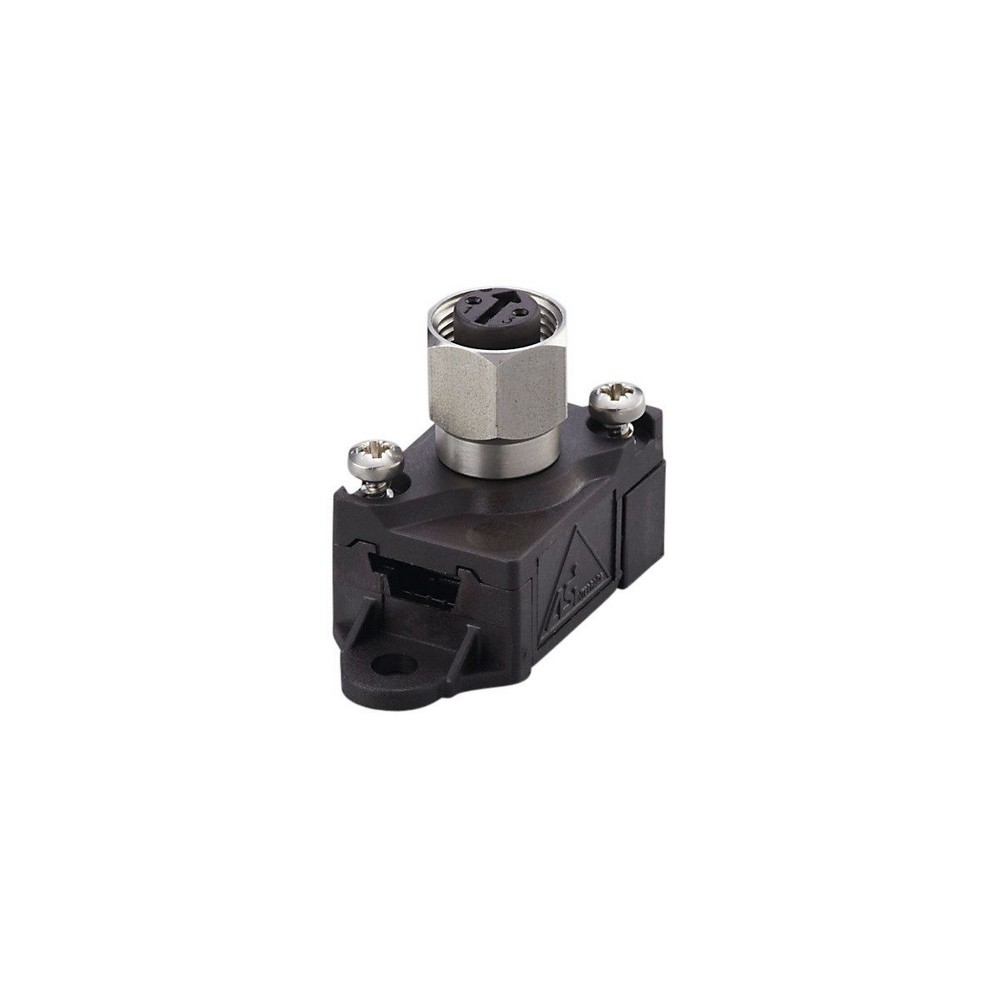

AS-i плоский изоляционный кабельный разъем E70471

Артикул: E70471
Ожидается
Под заказ
Код товара Flat cable connector M12
  • Поделиться:
AS-i плоский изоляционный кабельный разъем E70471
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67
Механические данные
Вес [g]15,4
материалУплотнение: EPDM; корпус: PA (полиамид); O-кольцо: EPDM; винты: нерж. сталь (1.4305/303); Накидная гайка: нерж. сталь (1.4305/303); контактные выводы: бронза позолоченый
Материал накидной гайкинерж. сталь (1.4305/303)
Момент затяжки [Nm]0,35
Примечания
Примечания
не требуется округлое уплотнение
соединительная гайка не защелкивается
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: M12; Блокировка: нерж. сталь (1.4305/303)

— RU-RU — E70471-00 — 10.11.2015

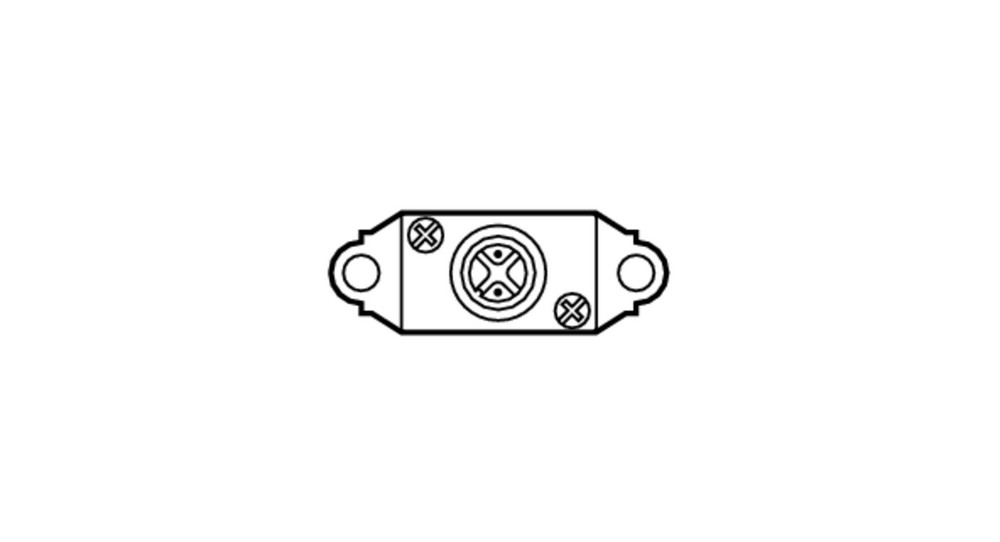

Типовые размеры

Схема подключения

электрическое подключение

AS-i плоский кабель жёлтый
1ASi +
3ASi -
AS-i плоский кабель черный
1+ 24 V DC
30 V

Разъем: M12; Блокировка: нерж. сталь (1.4305/303)

Соединение
