AS-интерфейс повторитель AC3225

Артикул: AC3225
Ожидается
Под заказ
Код товара SmartL25 AS-i Repeater II
  • Поделиться:
AS-интерфейс повторитель AC3225
Приложение
ПрименениеУдлиннение AS-i сети до 100м
Электронные данные
Номинальное напряжение DC [V]26,5...31,6
Общее потребление тока из AS-i [mA]60; (на AS-i линию)
Контроль падения напряжениянет
Выходы
Электрическое исполнениеAS-i
Гальваническая развязкада
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 20
Испытания / одобрения
ЭMC
EN 62026-2
AS-i классификация
AS-i сертификат в стадии подготовкида
Механические данные
Вес [g]154
КорпусМонтаж на DIN-рейку
материалPC-GF20
Дисплеи / Элементы управления
Дисплей
режим работы2x светодиод, зелёный
короткое замыкание2x светодиод, красный
Принадлежности
Принадлежности (поставляются в комплекте)
Разъём Combicon
Примечания
Примечания
Расширитель AS-i не принимает адрес ведомого устройства.
Общее количество ведомых устройств на мастера остается неизменным.
Настройка параметров не требуется.
Упаковочная величина1 шт.

— RU-RU — AC3225-00 — 14.11.2016

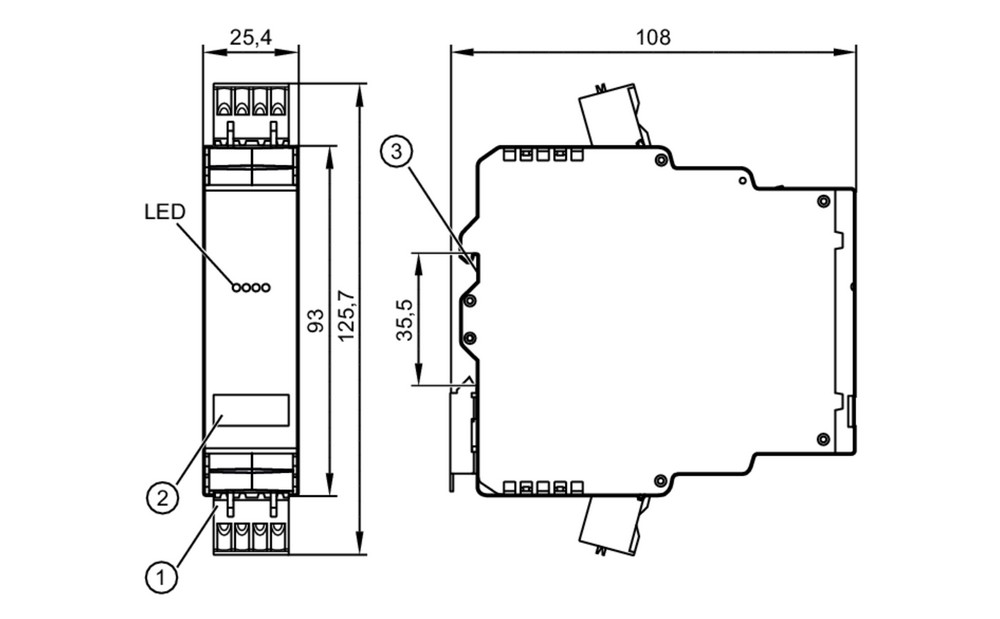

Типовые размеры

1 Разъём с прижимной клеммой

2 маркер

3 Установка на DIN-рейке

Схема подключения

электрическое подключение

исходящий AS-i кабель
A-AS-i - строка 2
A+AS-i + строка 2
A-AS-i - строка 2
A+AS-i + строка 2
входящий AS-i кабель
A+AS-i + строка 1
A-AS-i - строка 1
A+AS-i + строка 1
A-AS-i - строка 1
