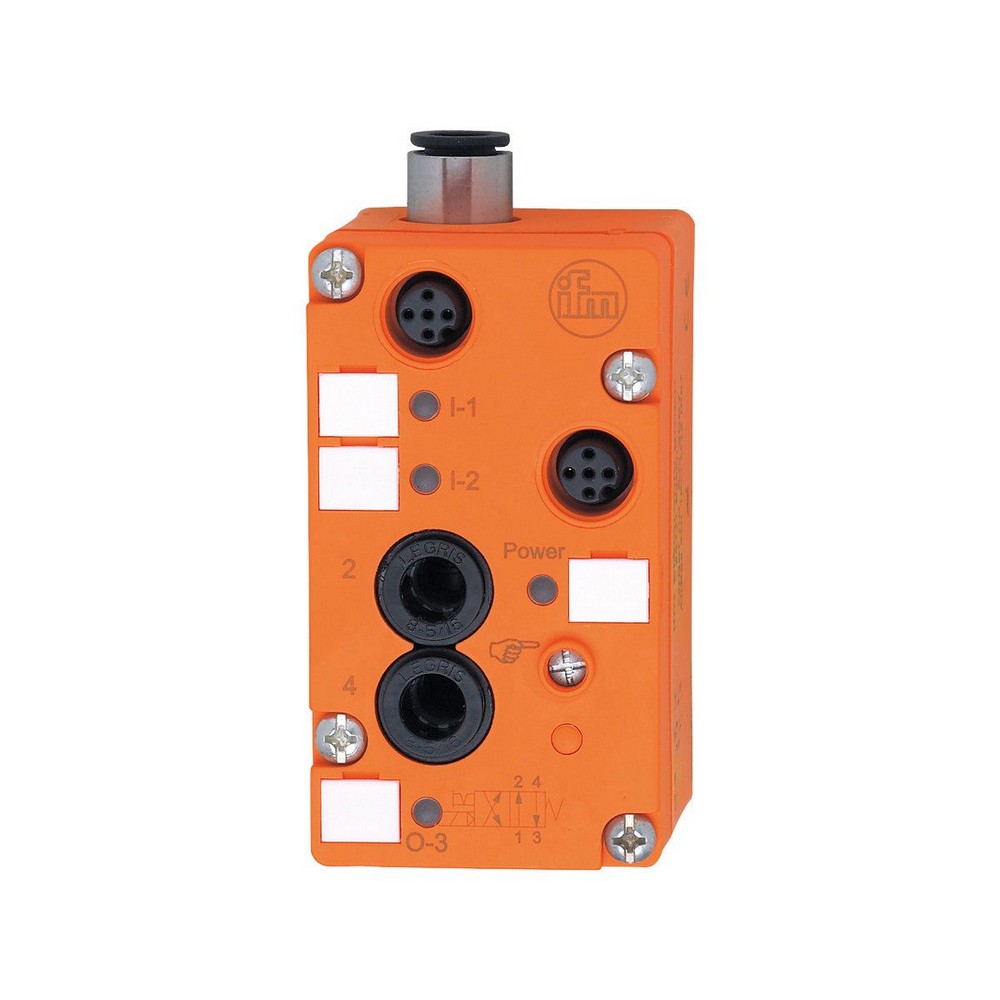

AS-Interface AirBox AC2057

Артикул: AC2057
Ожидается
Под заказ
Код товара Airbox 2DI 1PO M12 V2A
  • Поделиться:
AS-Interface AirBox AC2057
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC
Общее потребление тока из AS-i [mA]165
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 2; Количество пневматических выходов: 1
Входы
Количество цифровых входов2
Входная цепь цифровых входовPNP
напряжение питания [V]20...30
Макс. суммарный ток нагрузки входов [mA]100
Входной ток High [mA]> 3
Входной ток Low [mA] 1,5
Мин. коммутационный уровень сигнала high [V]10
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаAS-i
Выходы
Электрическое исполнениеAS-i
Количество пневматических выходов1
Условия эксплуатации
Температура окружающей среды [°C]0...55
Примечание к температуре окружающей среды
со специальной обработкой сжатым воздухом: 0 °C
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 50295
AS-i классификация
AS-i профильS-3.F
AS-i конфигурация ввода/вывода [hex]3
ID код AS-i [hex]F
AS-i сертификат в стадии подготовкида
Биты данных
Бит данныхD0D1D2D3
Входы/выходыI-1I-2O-3не используется
Механические данные
Вес [g]243
Способ монтажаAS-i интерфейс для нижних частей модуля с плоским кабелем
материалкорпус: PBT (полибутилентерефталат); металлическая часть: нерж. сталь (1.4305/303); Уплотнение: FKM
Пневматическая системаодин клапан 4/2-ходовой
Рабочий диапазон давления [bar]3...8
Рабочий диапазон давления [MPa]0,3...0,8
Примечание к рабочему диапазону давления
вкл. допустимые пики давления
Воздушный поток при 6/5 bar [l/min]500
Расход воздуха при 6/0 bar [l/min]700
Консистенция сжатого воздухаотфильтрован (5 µm); со смазкой (ISO-VG10) или без смазки
Трубные фитингиLegris LF 3000/8
Воздухоотводвоздухоотвод можно освободить через трубное соединение
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (необязательные)
Глушитель, E75232
Примечания
Примечания
Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com
Упаковочная величина1 шт.
электрическое подключение
Соединениеконтактные выводы в нижней части , FK / PG:

— RU-RU — AC2057-00 — 04.07.2013

Типовые размеры

1 маркер

2 штуцер O 8 mm

3 Винт для ручного режима управления

Схема подключения

электрическое подключение

контактные выводы в нижней части , FK / PG:

Соединение

Вход
Разъём I-1/2
1Питание датчика L+
2вход данных 2
3Питание датчика L-
4вход данных 1
5не используется
Разъём I-2
1Питание датчика L+
2не используется
3Питание датчика L-
4вход данных 2
5не используется
