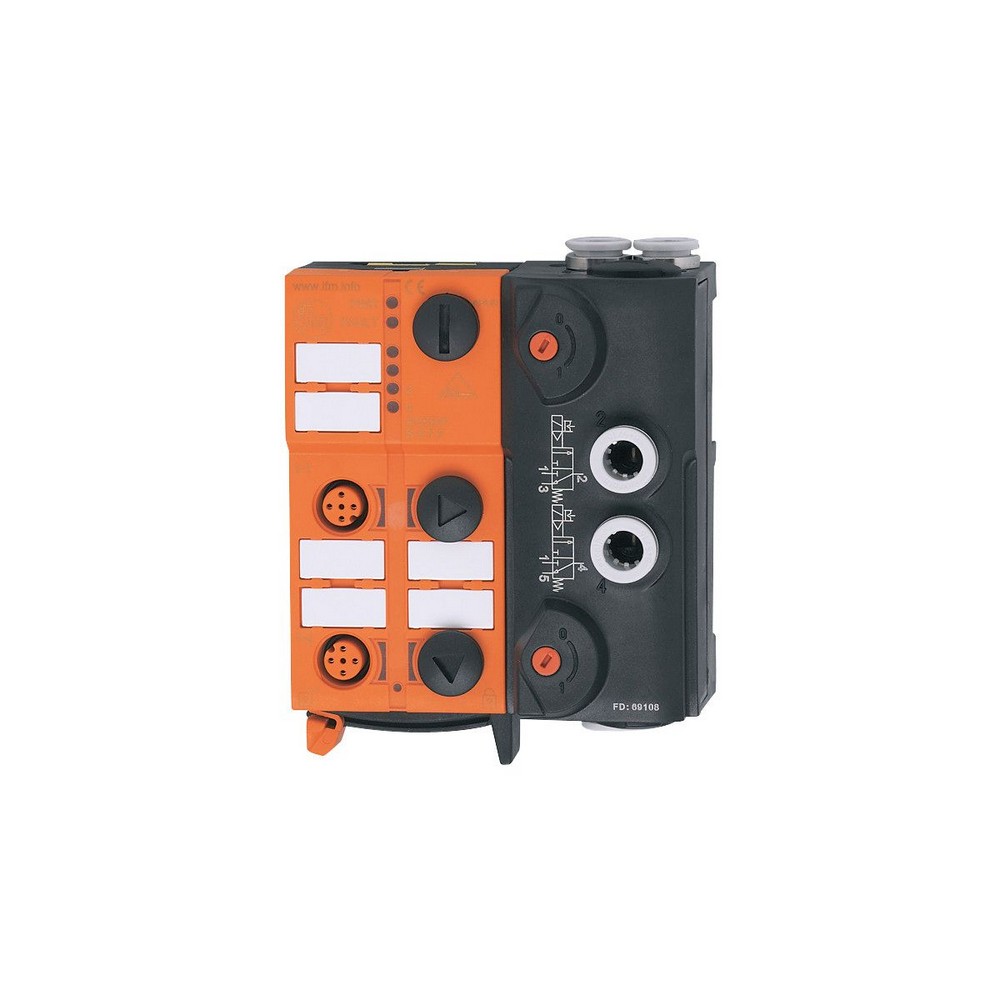

AS-i Airbox с технологией быстрого монтажа AC5227

Артикул: AC5227
Ожидается
Под заказ
Код товара AirBox 2x3/2 2DI IP67
  • Поделиться:
AS-i Airbox с технологией быстрого монтажа AC5227
Приложение
Температура измеряемой среды [°C]-10...50
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC
Общее потребление тока из AS-i [mA]180
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 2; Количество пневматических выходов: 2
Входы
Количество цифровых входов2
Входная цепь цифровых входовPNP
напряжение питания [V]20...30; (через плоский кабель)
Макс. суммарный ток нагрузки входов [mA]100
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаAS-i
Выходы
Электрическое исполнениеAS-i
Количество пневматических выходов2
Условия эксплуатации
Температура окружающей среды [°C]-10...55
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 50295
IEC 61000-6-2
MTTF [годы]321
AS-i классификация
AS-i версия2.11 + 3.0
Адресация AS-iразъем для адресации
Расширенный режим адресациинет
AS-i профильS-3.F.F
AS-i конфигурация ввода/вывода [hex]3
ID код AS-i [hex]F.F
AS-i сертификат в стадии подготовкида
Биты данных
Бит данныхD0D1D2D3
Вход1234
РазъёмI-1I-2--
Контакт2+42+4--
пневматический выход--24
Механические данные
Вес [g]378,5
Способ монтажаПрямое подключение к плоскому AS-i кабелю
материалPA (полиамид); POM; Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Пневматическая система2 x 3/2-ходовые золотниковые клапаны (без перекрывания)
Рабочий диапазон давления [bar]2...8
Рабочий диапазон давления [MPa]0,2...0,8
Рабочий диапазон давления [psi]29...116
Воздушный поток при 6/5 bar [l/min]500
Консистенция сжатого воздухаСжатый воздух класса 6-3-1; сжатый воздух класса 6-3-4
Ручное управлениесжатие/разблокировка или сжатие/поворот/блокировка
Трубные фитинги8
Воздухоотводвоздухоотвод можно освободить через трубное соединение
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
нижняя часть
Принадлежности (необязательные)
Монтажная доска, E74999
Нижняя часть модуля, E75000
Защитный колпачок: M12, E73004
Уплотняющая заглушка, E75231
Глушитель, E75232
L-образный фитинг типа "Push-in", E75228
Т-образный фитинг типа "Push-in", E75227
Примечания
Примечания
В случае непневматического управления, необходимо вложить уплотнитель E75231.
Избегайте попадания грязи и пыли.
Не подключайте какую-либо из следующих точек к внешнему напряжению:
L-, L+, I-1, I-2
Присоединения электрически связаны с кабелем AS-i.
Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com
Упаковочная величина1 шт.
электрическое подключение
быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления
Разъем: M12
диаграммы и графики
Пневматический символ
2 x 3/2-ходовые золотниковые клапаны (без перекрывания)

— RU-RU — AC5227-00 — 21.09.2012

Типовые размеры

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

Входы
1напряжение питания L+
2не используется
3Питание датчика L-
4вход данных
5не используется

Разъем: M12
