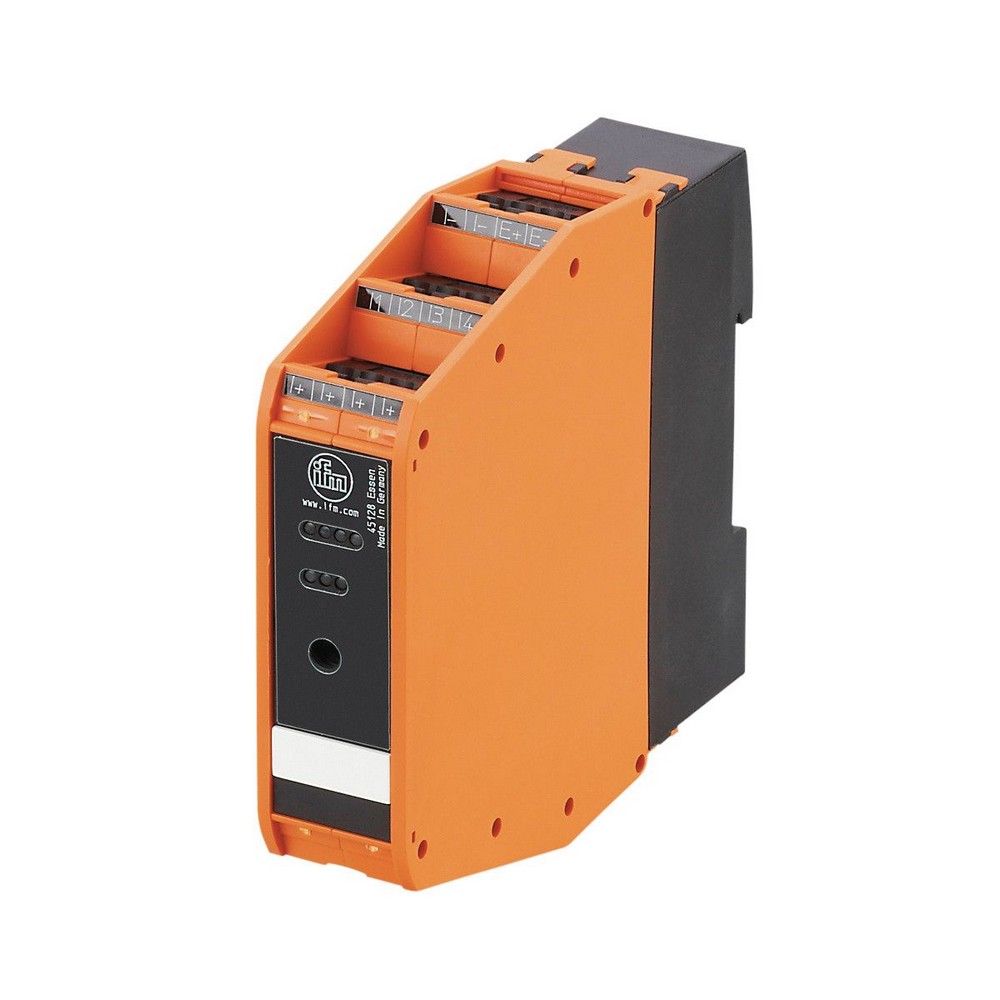

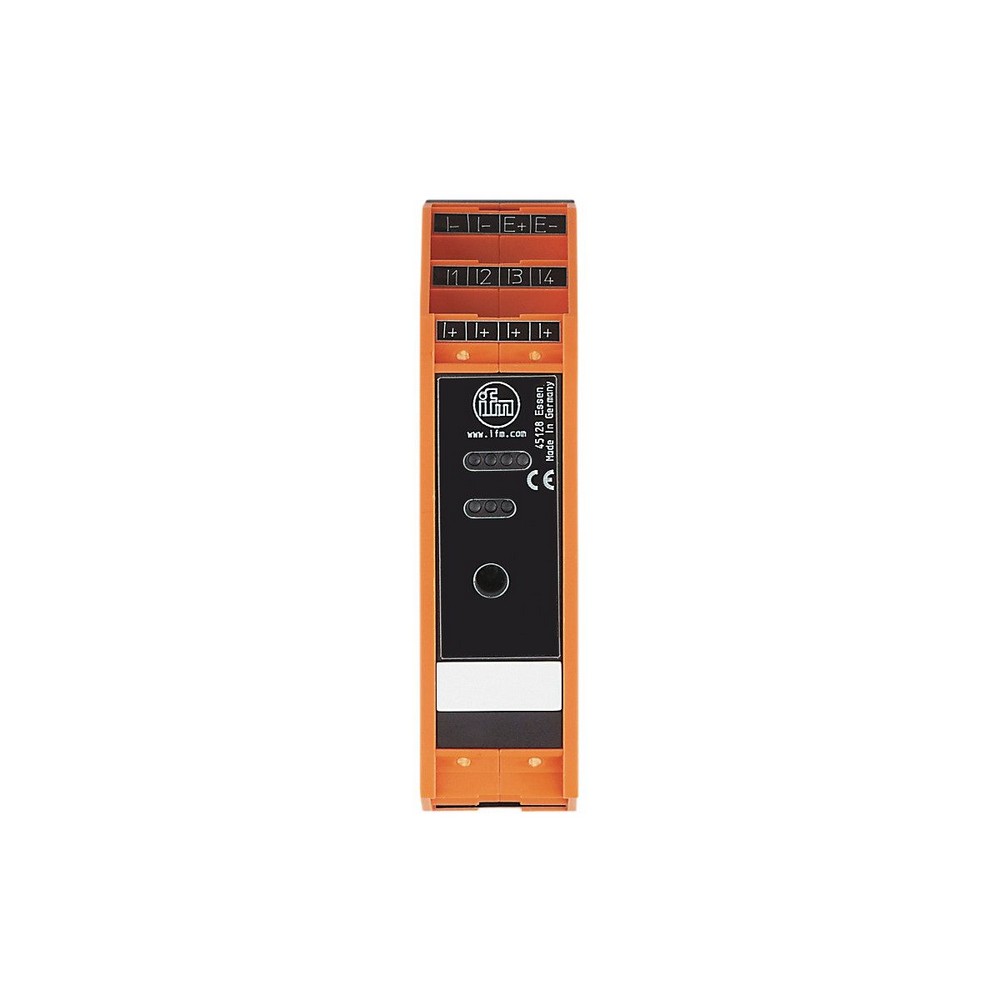

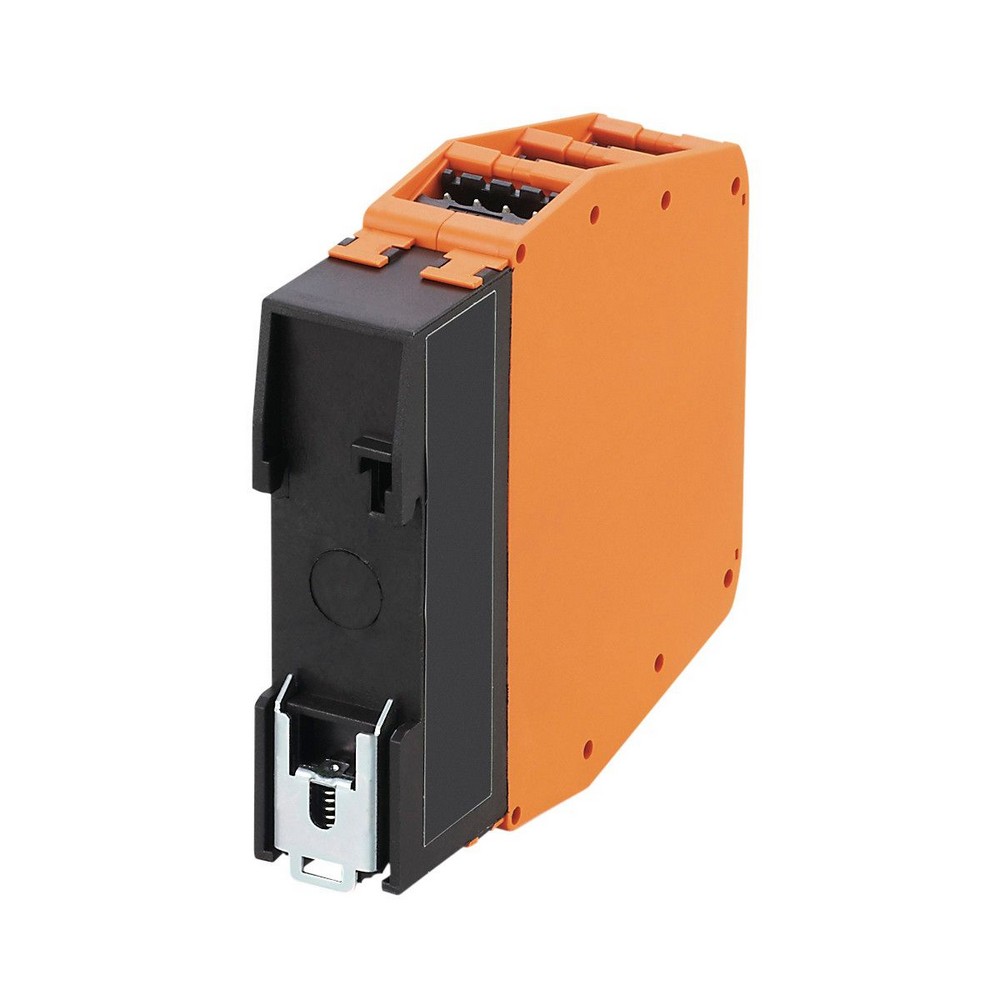

Модуль безопасности AS-интерфейс для установки в шкаф управления AC2254

Артикул: AC2254
Ожидается
Под заказ
Код товара SmartL25 4DI C
  • Поделиться:
Модуль безопасности AS-интерфейс для установки в шкаф управления AC2254
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC
Общее потребление тока из AS-i [mA]50
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4
Входы
Количество цифровых входов4
Входная цепь цифровых входовPNP
напряжение питания [V]20...30
Макс. суммарный ток нагрузки входов [mA]500
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикачерез E+/E- / внешний в соответствии с PELV
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Примечание к температуре окружающей среды
cRUus: -25...60 °C
Степень защитыIP 20
Испытания / одобрения
ЭMC
EN 50295
MTTF [годы]486
AS-i классификация
AS-i версия2.1
Адресация AS-iразъем для адресации
Расширенный режим адресациида
AS-i профильS-0.A.E
AS-i конфигурация ввода/вывода [hex]0
ID код AS-i [hex]A.E
AS-i сертификат39402
Биты данных
Бит данныхD0D1D2D3
ВходI-1I-2I-3I-4
Механические данные
Вес [g]142
Способ монтажаМонтаж на DIN-рейку; Возможен монтаж в ряд
материалPA (полиамид)
Дисплеи / Элементы управления
Дисплей
Состояние выходасветодиод, жёлтый
режим работысветодиод, зелёный
ошибкисветодиод, красный
Принадлежности
Принадлежности (необязательные)
Разъём Combicon
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеCOMBICON:

— RU-RU — AC2254-00 — 13.11.2008

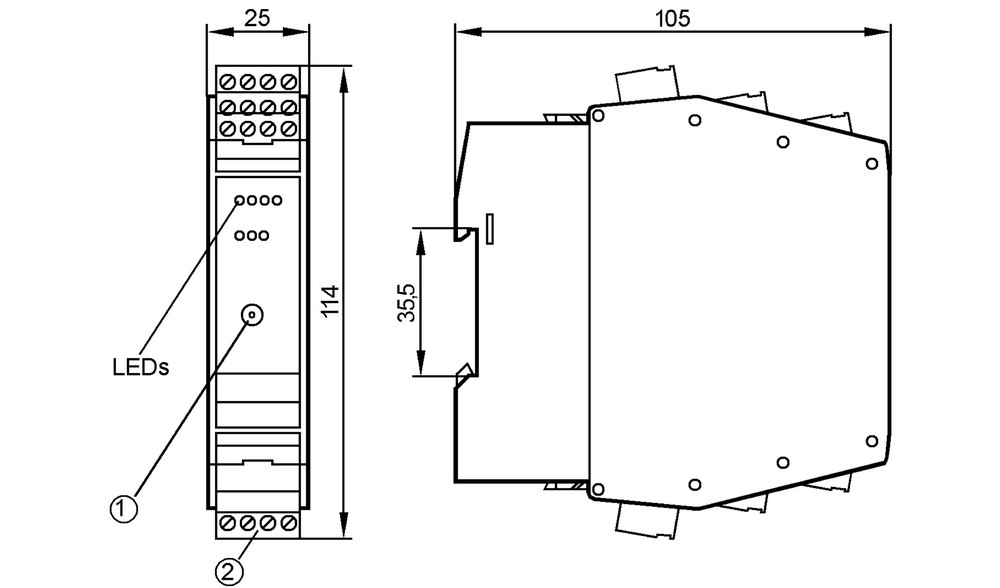

Типовые размеры

1 разъем для адресации

2 разъем типа COMBICON с винтовыми клеммами дополнительные

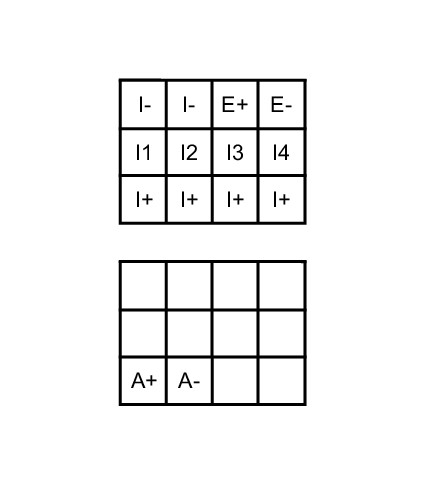

Схема подключения

электрическое подключение

COMBICON:

Соединение

A+AS-i +
A-AS-i -
I+Питание датчика +24V
I-Питание датчика 0V
E+внеш.питание датчика +24V
E-внеш.питание датчика 0V
I1...I4Дискретный входной сигнал датчик 1...4
