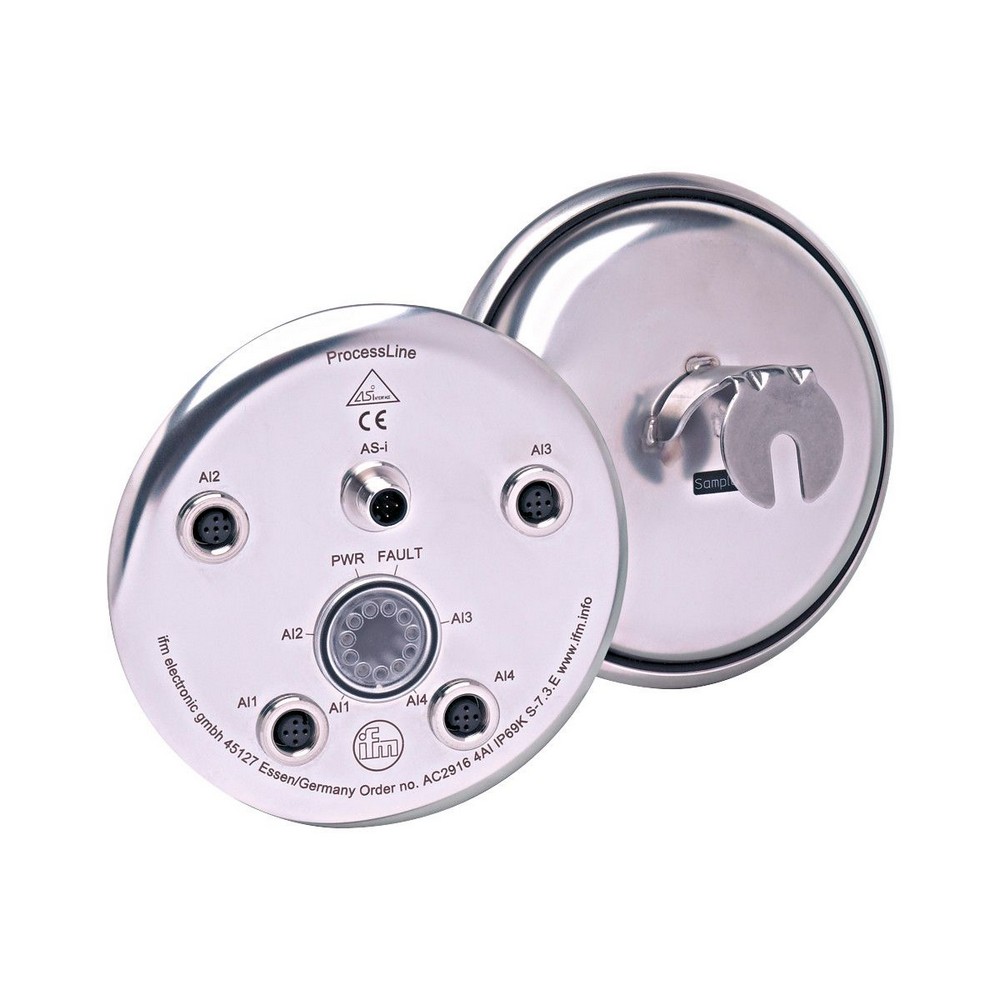

AS-интерфейс модуль ProcessLine AC2916

Артикул: AC2916

Ожидается

Под заказ

Код товара	ProcessLine 4AI C IP69K

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Общее потребление тока из AS-i [mA]

450

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество аналоговых входов: 4

Входы

Количество аналоговых входов

4; (Anschluss von 2- und 3-Draht-Sensoren)

Аналоговые входы защищены от короткого замыкания

да

Аналоговый вход (ток) [mA]

4...20

Макс. падение напряжения при номинальном токе [V]

Разрешение аналогового входа

12 (1 bit = 1 µA)

Питание выходов датчика

AS-i

Условия эксплуатации

Температура окружающей среды [°C]

-5...70

Степень защиты

IP 68; IP 69K

Испытания / одобрения

ЭMC


EN 50295

MTTF [годы]

AS-i классификация

AS-i версия

2.11 + 3.0

Расширенный режим адресации

нет

AS-i профиль

S-7.3.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

3.E

AS-i сертификат

101108

Механические данные

Вес [g]

607

Размеры [mm]

137,3 x 80 x 137,3

материал

втулка с резьбой: нерж. сталь (1.4404 / 316L); PC; O-кольцо: EPDM

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный Напряжение AS-i
ошибки	светодиод, красный
Функция	светодиод, жёлтый каналы AI1...AI4

Принадлежности

Принадлежности (необязательные)


Защитный колпачок: M12, E70297
Плоский изоляционный кабельный разъем, E70454
Тарированный ключ, E70390

Примечания


Когда датчики и актуаторы питаются от AS-i, нагрузка не должна превышать макс. 380 мА.
Нагрузка для отдельного подключения датчика не должна превышать 200 мА.
Между датчиком и AS-i есть электрическое соединение.

Упаковочная величина

1 шт.

электрическое подключение - Подключение к процессу

Разъем: 4 x M12

электрическое подключение - AS-i

Разъем: 1 x M12

Типовые размеры

1 светодиод
