AS-интерфейс модуль ProcessLine AC2904

Артикул: AC2904

Ожидается

Под заказ

Код товара	ProcessLine 4DI 3DOT IP69K

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Общее потребление тока из AS-i [mA]

240

Макс. общая токовая нагрузка [A]

2,1

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество цифровых выходов: 3

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

напряжение питания [V]

18...30

Макс. суммарный ток нагрузки входов [mA]

200

Входной ток High [mA]

6...10

Входной ток Low [mA]

0...2

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

AS-i

Выходы

Количество цифровых выходов

Цепь

PNP

Диапазон напряжения DC

10...30; (по PELV)

Макс. допустимая токовая нагрузка на каждый выход [mA]

700; (категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1))

Защита от короткого замыкания

да

Гальваническая развязка

да

Условия эксплуатации

Температура окружающей среды [°C]

-5...70

Степень защиты

IP 69K

Испытания / одобрения

ЭMC


EN 50295

MTTF [годы]

160

AS-i классификация

AS-i версия

2.1

Расширенный режим адресации

да

AS-i профиль

S-7.A.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.E

AS-i сертификат

101107

Биты данных


Бит данных	D0	D1	D2	D3
Вход	1	2	3	4

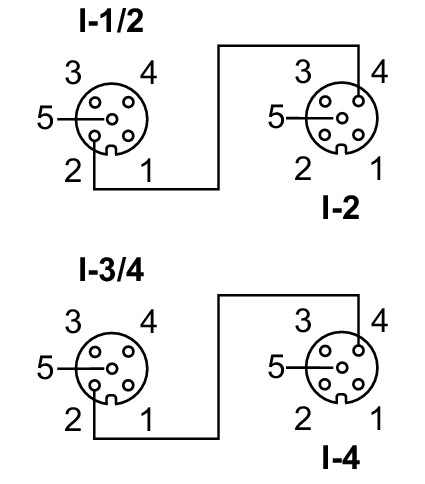

Разъём	I-1/2	I-1/2 I-2	I-3/4	I-3/4 I-4
Контакт	4	2 4	4	2 4
Выход	1	2	3	-
Разъём	O-1	O-2	O-3	-
Контакт	4	4	4	-

Механические данные

Вес [g]

632

Размеры [mm]

137,3 x 80 x 137,3

материал

нерж.сталь; PC; O-кольцо: EPDM

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный
ошибки	светодиод, красный
Функция	светодиод, жёлтый

Принадлежности

Принадлежности (необязательные)


Тарированный ключ, E70390
Защитный колпачок: M12, E70297
Разветвитель для плоского кабеля, E70354

Примечания


Входы и выходы должны быть гальванически изолированы.
Не подключайте какую-либо из следующих точек к внешнему напряжению:
I-, I+, I-1/2, I-2, I-3/4, I-4
Присоединения электрически связаны с кабелем AS-i.
Круглый кабель, подключённый к AS-i /AUX, не должен быть длиннее 2 м.

Упаковочная величина

1 шт.

электрическое подключение - Выходы

Разъем: M12

электрическое подключение - Входы

Соединение

Разъем: M12

электрическое подключение - AS-i

Разъем: M12

Типовые размеры
