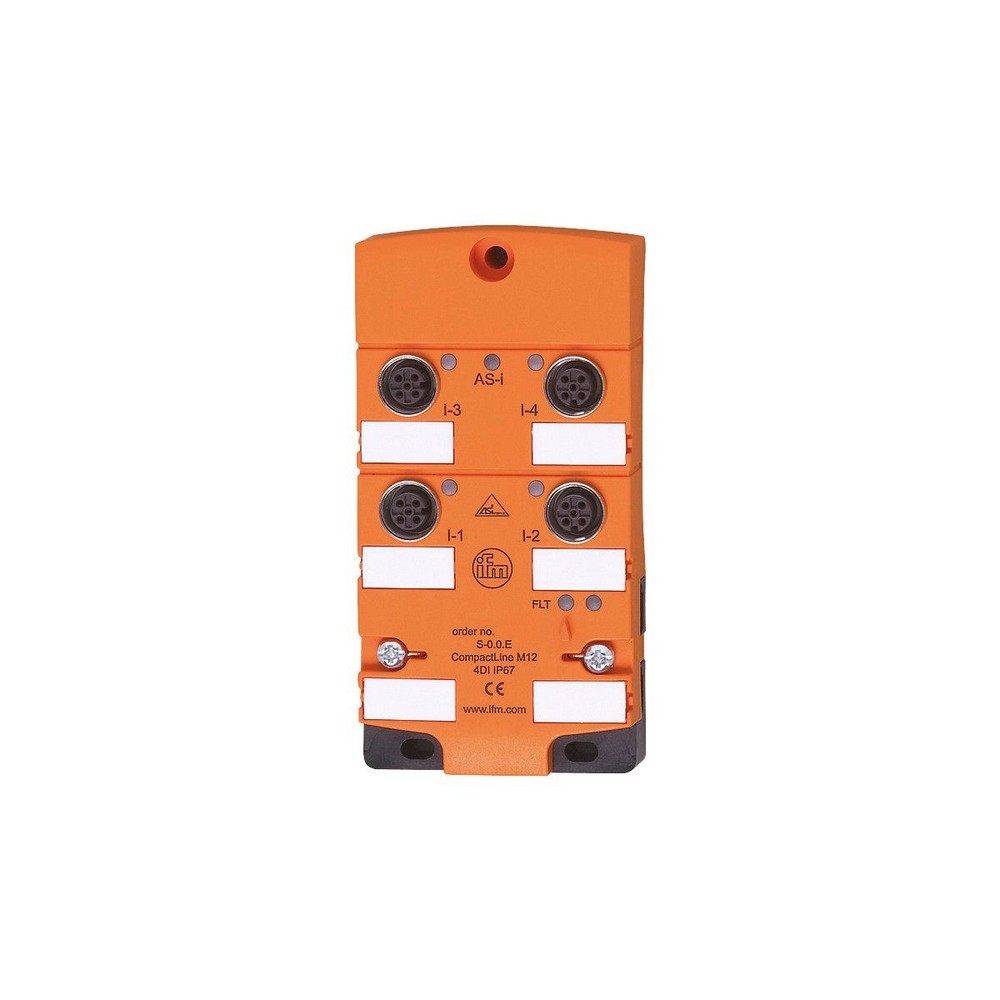

AS-интерфейс модуль CompactLine AC2417

Артикул: AC2417

Ожидается

Под заказ

Код товара	CompactModule 4DO T M12

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC; ("supply class 2" согласно cULus)

Общее потребление тока из AS-i [mA]

Макс. общая токовая нагрузка [A]

Дополнительное напряжение питания [V]

15...30 DC; (AUX)

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 4

Выходы

Количество цифровых выходов

Цепь

PNP

Диапазон напряжения DC

15...30; (по PELV)

Макс. допустимая токовая нагрузка на каждый выход [mA]

2000; (категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1))

Защита от короткого замыкания

да

Гальваническая развязка

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67; ("тип корпуса 1" в соответствии с cULus; при использовании плоских кабелей E7400x / E7401x)

Испытания / одобрения

ЭMC


EN 50295

AS-i классификация

AS-i версия

2.11 + 3.0

Адресация AS-i

ИК-порт для адресации

Расширенный режим адресации

нет

AS-i профиль

S-8.0.F

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

0.F

AS-i сертификат

92201

Биты данных


Бит данных	D0	D1	D2	D3
Выход	1	2	3	4
Разъём	O-1	O-2	O-3	O-4
Контакт	4	4	4	4

Механические данные

Вес [g]

292,5

Способ монтажа

Прямое подключение к плоскому AS-i кабелю

материал

PA (полиамид); Разъём: латунь никелированн.; резьбовые вставки в нижней части: латунь никелированн.; O-кольцо: FKM; Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный
ошибки	светодиод, красный
Функция	светодиод, жёлтый

Принадлежности

Принадлежности (необязательные)


Муфта из нержавеющей стали, для установки в случае сильной механической нагрузки , E70402

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Разъем: M12

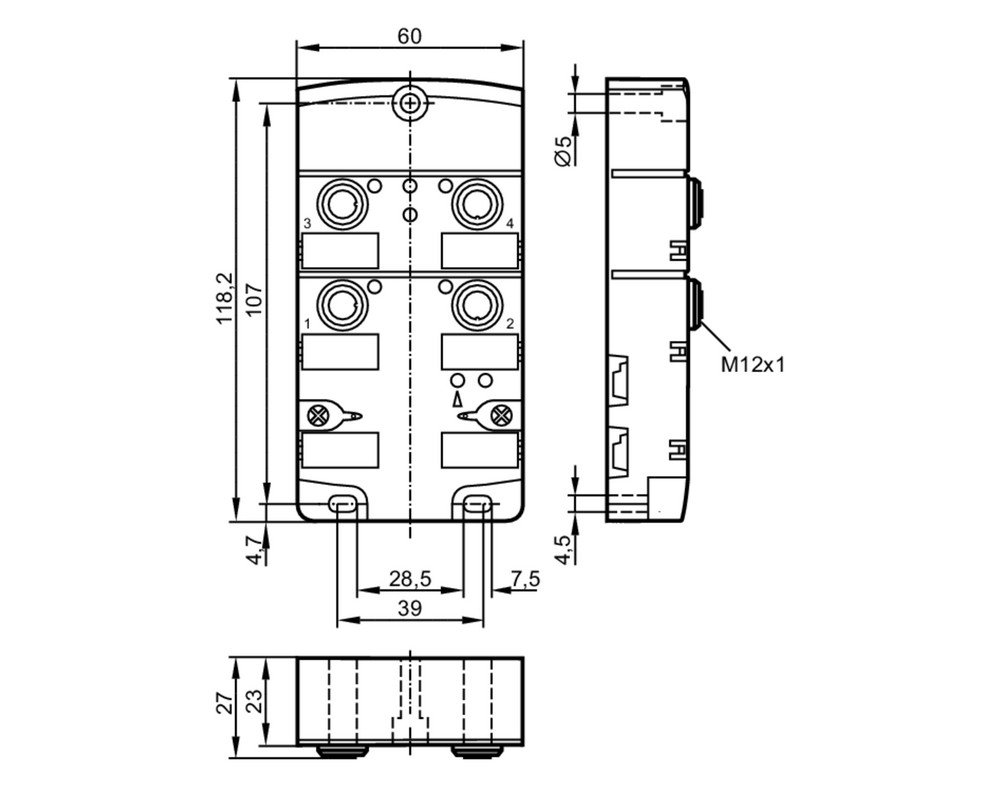

Типовые размеры

Схема подключения

электрическое подключение

	Выходы
3	внеш.напряжение AUX -
4	Коммутационный выход
5	заземление (FE)
1, 2	не используется

Разъем: M12
