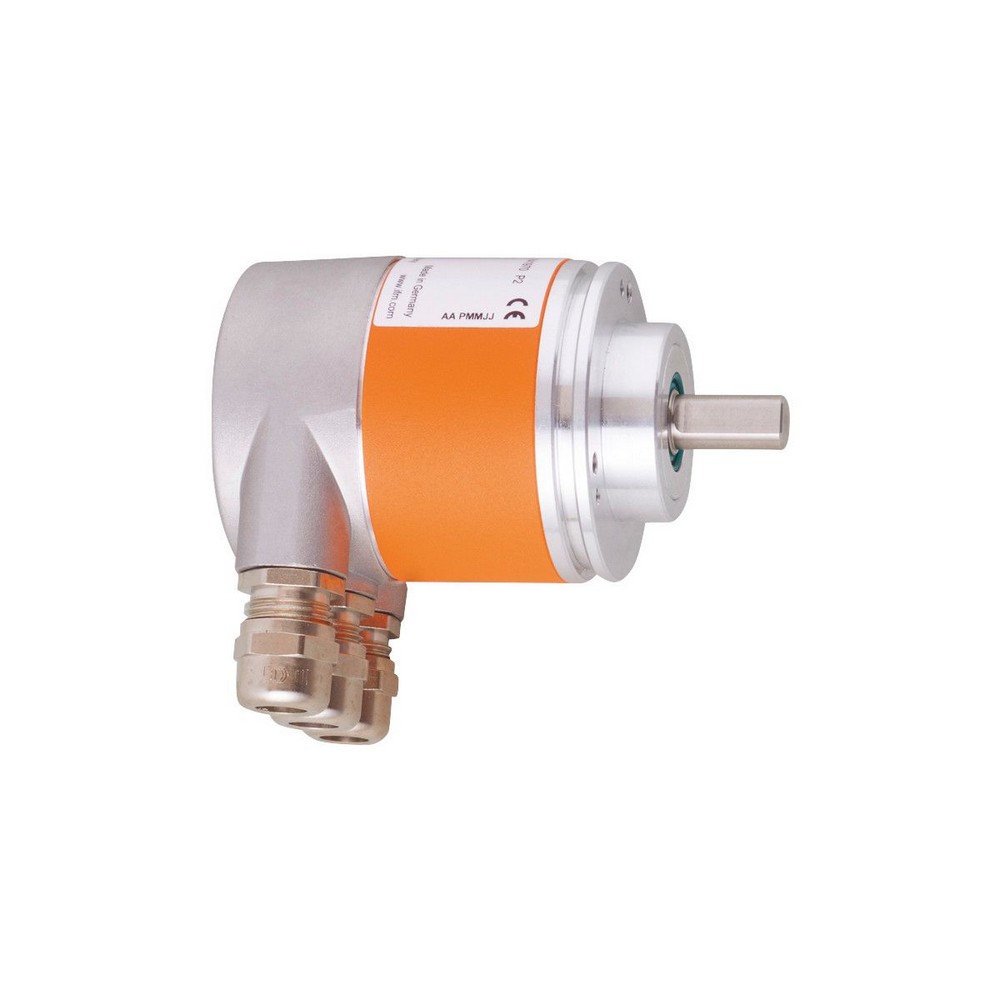

Абсолютный энкодер со сплошным валом RN3001

Артикул: RN3001

Ожидается

Под заказ

Код товара	RMK0013-E24/E

Абсолютный энкодер со сплошным валом RN3001

Описание

Приложение

Функциональный принцип

абсолютный

Тип разрешения

однооборотный

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

100; ((24 V))

Защита от переполюсовки

да

Выходы

Код

бинарный

Диапазон измерения/настройки

Разрешение

8192 шаги; 13 бит

Программное обеспечение / Программирование

выбор параметров

направление вычисления кодовых значений; Разрешение; Нулевая точка; предел переключает HI и LO; индикатор движения; разделение многооборотный/однооборотный

Функции самодиагностики

аварийный сигнал; предупреждения; состояние; серийный номер энкодера

Адресация

переключатель адреса; 0...126

интерфейсы

Коммуникационный интерфейс

PROFIBUS DP

Стандарт передачи

DPV2

Условия эксплуатации

Температура окружающей среды [°C]

-40...85

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 67; (на корпусе: IP 67; на валу: IP 67)

Испытания / одобрения

Ударопрочность


	100 г (6 ms)

Вибропрочность


	10 г (10...2000 Hz)

MTTF [годы]

Механические данные

Вес [g]

553,5

Размеры [mm]

O 58 / L = 99

материал

алюминий

Макс. оборот, механический [U/min]

12000

Исполнение вала

сплошной вал

Диаметр вала [mm]

Материал вала


сталь (1.4104)

Макс. аксиальная нагрузка на вал (на конце вала) [N]

Макс. радиальная нагрузка на вал (на конце вала) [N]

110

Крепежный фланец

фланец типа "clamp"

электрическое подключение

Клеммные зажимы внутри корпуса:

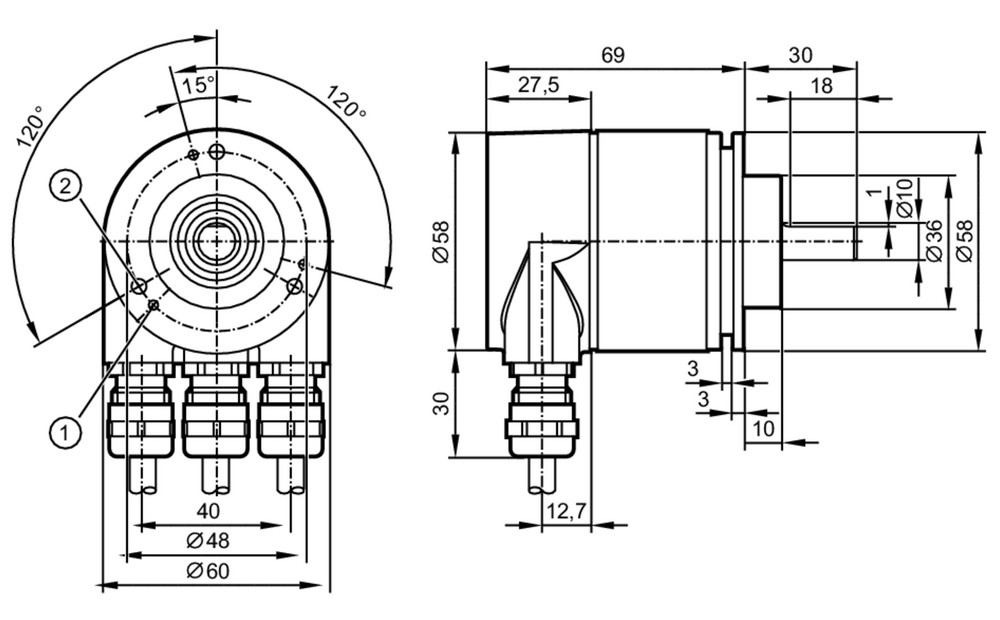

Типовые размеры

1 M3 Глубина 6 mm

2 M4 Глубина 6 mm

Схема подключения

электрическое подключение

Клеммные зажимы внутри корпуса:
