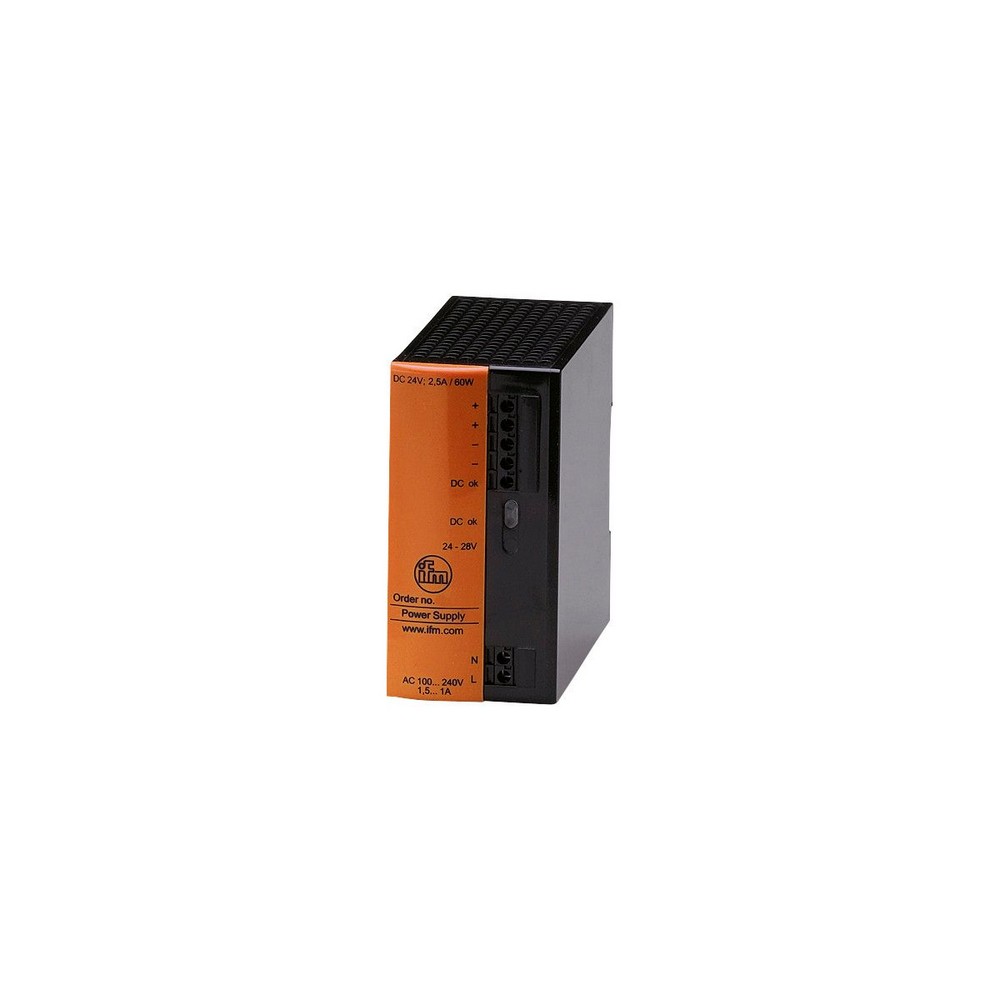

AS-i блок питания AC1221

Артикул: AC1221

Ожидается

Под заказ

Код товара	PSU-1AC/ASI-1,9A

Описание

Электронные данные

Допустимое отклонение рабочего напряжения [%]

Номинальная частота АС [Hz]

47...63

Входное напряжение АС [V]

100...240

Класс защиты

Защита от перенапряжения

да; ( 34)

Макс. время задержки при включении [ms]

380

Время задержки включения питания [s]

380

Выходное напряжение AS-i [V]

29,5...31,6

Кол-во контуров для подключения датчиков безопасности

Выходной ток AS-i [A]

1,9

Макс. остаточная пульсация [mV]

Эффективность (номинальное напряжение 230 В AC / 50 Гц) [%]

Предохранитель [A]

10; (внешний, Характеристика B)

Допустимые отклонения от номинальных значений параметров [W/K]

2% / K (> +60°C)

Время работы при отключении питания (номинальное напряжение 230 В AC / 50 Гц) [ms]

Выходы

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Условия эксплуатации

Температура окружающей среды [°C]

0...70

Степень защиты

IP 20

Испытания / одобрения

ЭMC


EN 61000-6-2
EN 61000-6-3

AS-i классификация

AS-i сертификат

91001

Механические данные

Вес [g]

349,5

Способ монтажа

рейка; (TH35 (EN 60715); свободное пространство для охлаждения за счёт естественной конвекции 30 mm)

Размеры [mm]

45 x 90 x 100

материал

PC; ABS

Дисплеи / Элементы управления

Дисплей


питание шины AS-i	светодиод, зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Переходник "clamp": ...1,5 mm

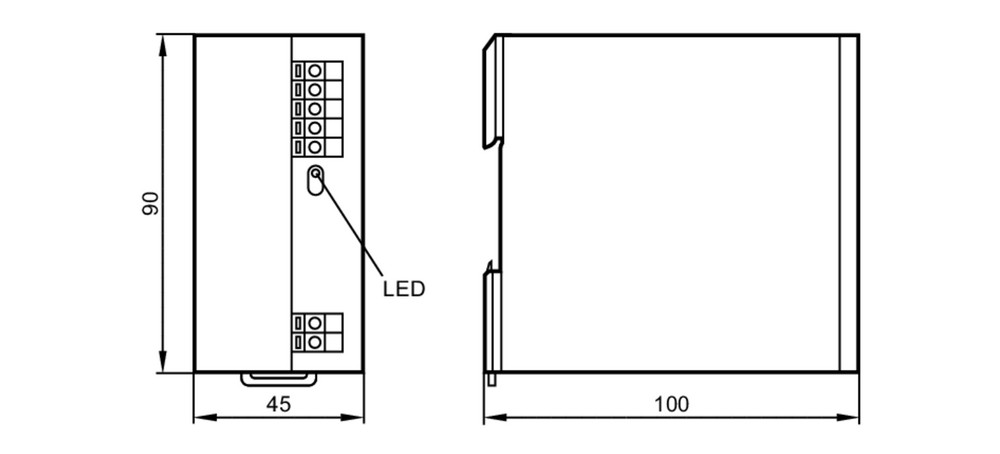

Типовые размеры

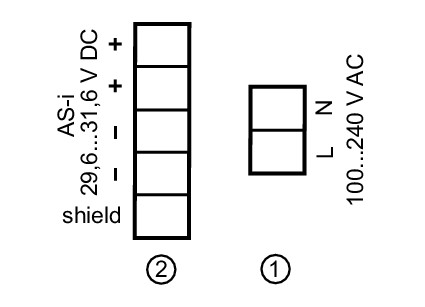

Схема подключения

электрическое подключение

Переходник "clamp": ...1,5 mm

Соединение

1:	первичный
2:	вторичный
