Индуктивный датчик IFM214

Артикул: IFM214
Ожидается
Под заказ
Код товара IFK3004BANKG/M/0,2M/DTM06
  • Поделиться:

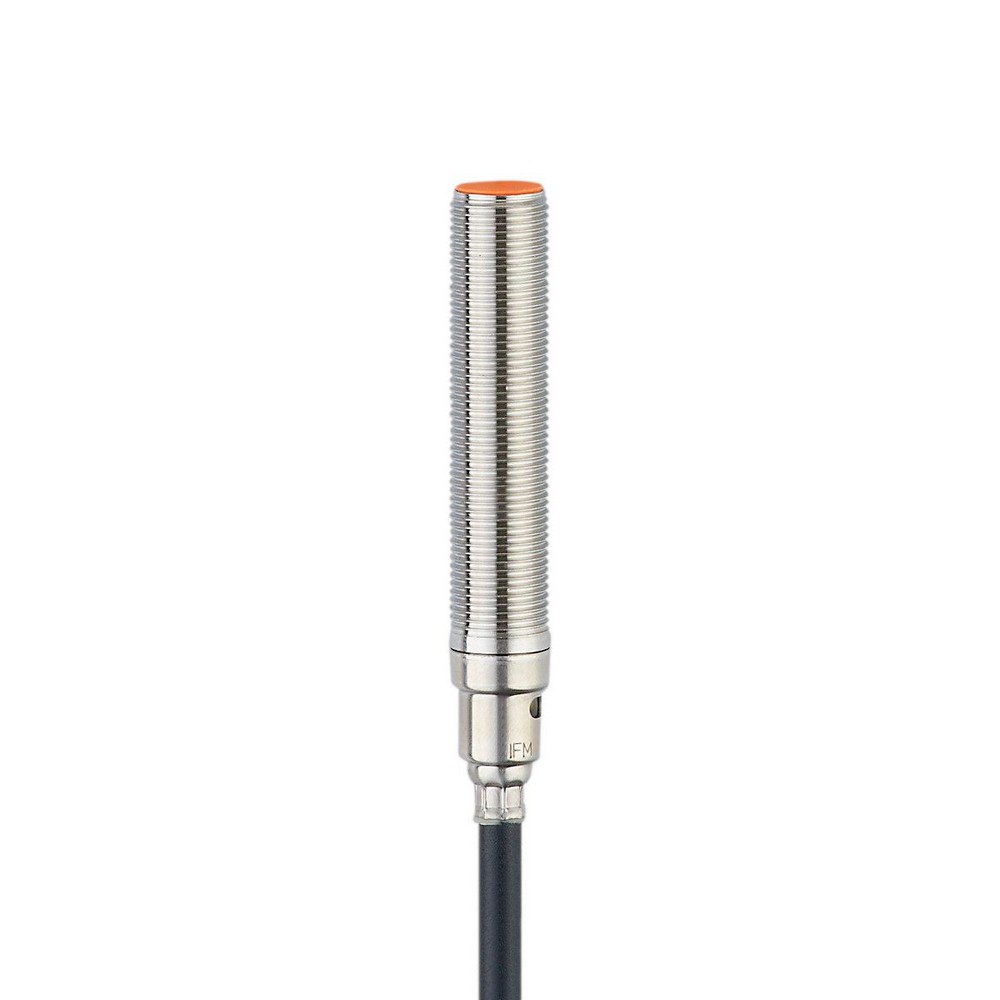

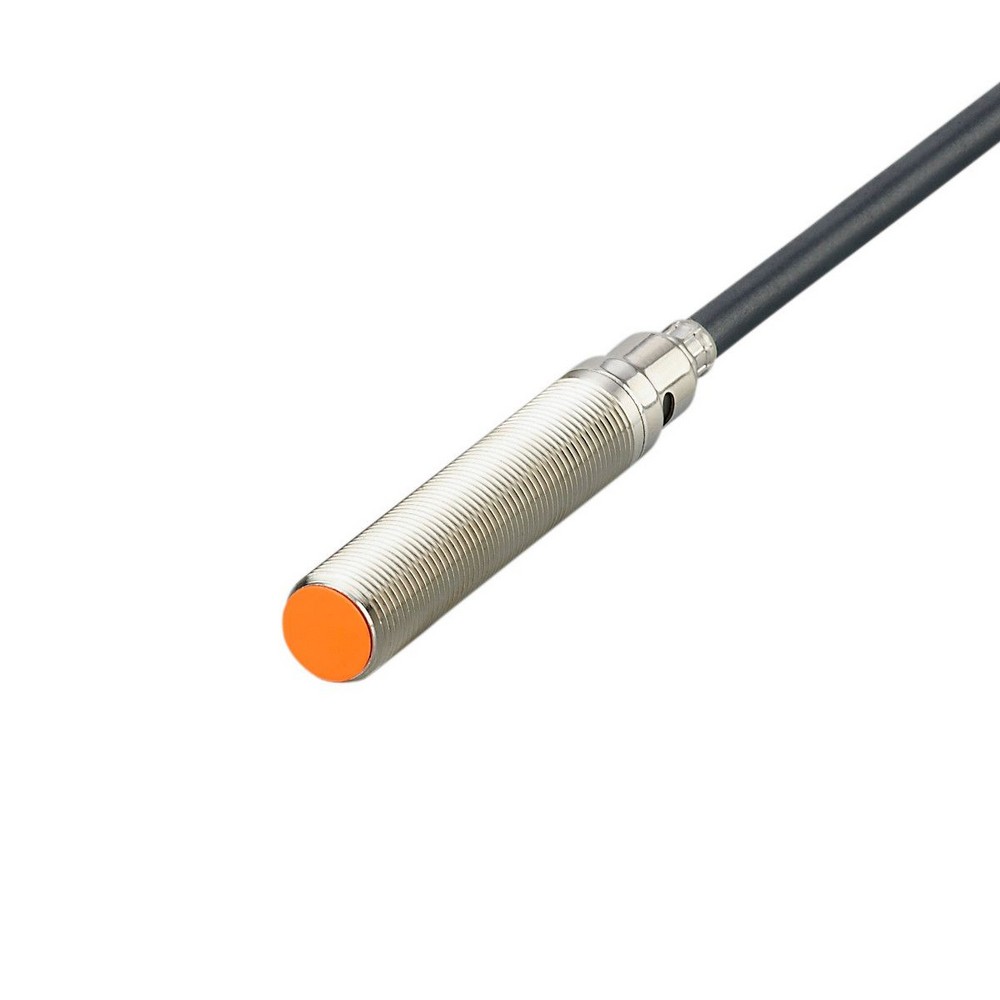

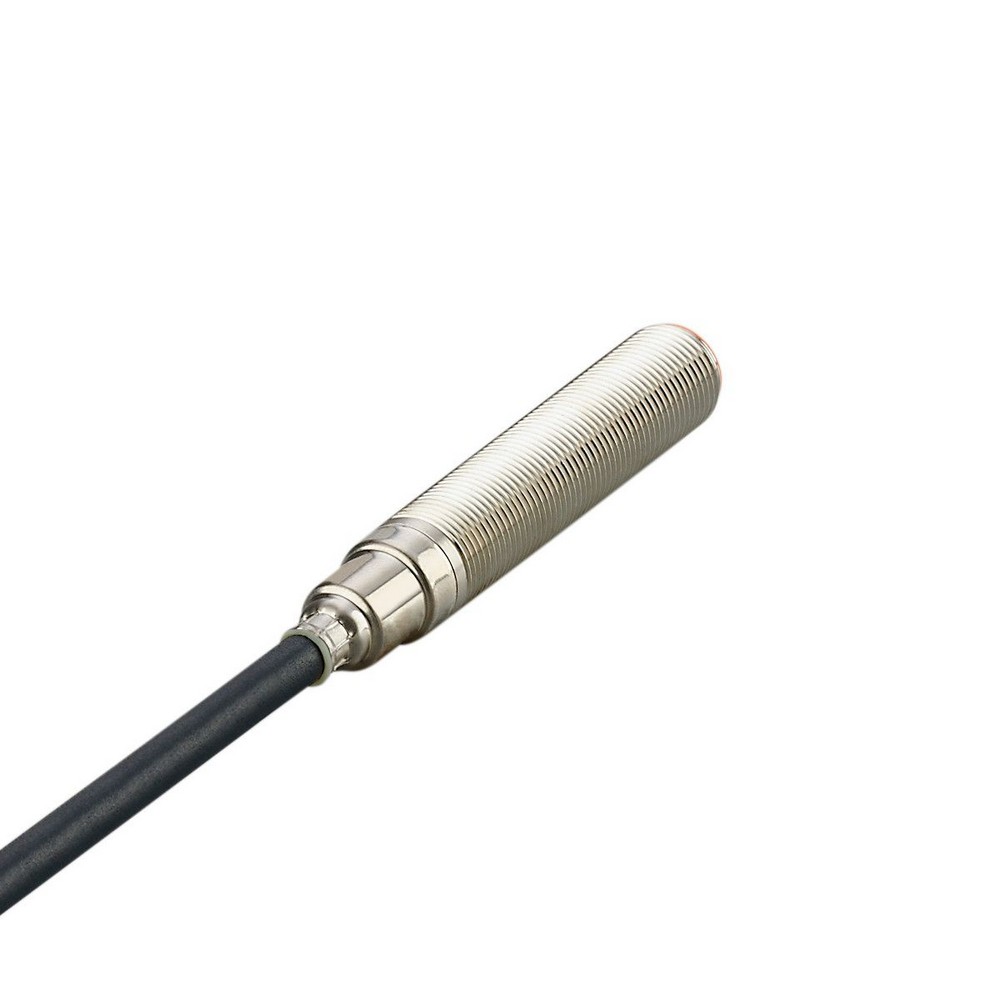

Индуктивный датчик IFM214
Электронные данные
Рабочее напряжение [V]10...36 DC
Потребление тока [mA] 10
Класс защитыII
Защита от переполюсовкида
Выходы
Электрическое исполнениеNPN
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Макс. ток утечки [mA]0,5
Постоянный ток нагрузки коммутационного выхода DC [mA]300
Частота переключения DC [Hz]400
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]4
Рабочее расстояние срабатывания [mm]0...3,24
Увеличенное расстояние срабатыванияда
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4
Гистерезис [% от Sr]1...20
Условия эксплуатации
Температура окружающей среды [°C]-40...85
Степень защитыIP 67; IP 69K
Испытания / одобрения
ЭMC
Автотранспортное применение
Излучение шума и воздействие шума в соответствии с автотранспортными нормами 95/54/EC
устойчивость к воздействию шума в соответствии с DIN ISO 11452-2100 V/m
кондуктивные помехи в соответствии с ISO 7637-2
импульс1 2 3a 3b 4 5
Степень воздействияIV IV IV IV IV IV
Критерий отказаC C A A A C
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV mains line to line
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
Виброустойчивость
EN 60068-2-6 Fc20 г (10...3000 Hz) / -20...50 °C
50 циклов качания частоты; 1 октава в минуту в 3 осях
Ударопрочность
EN 60068-2-27 Ea100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям / -40...85 °C
Постоянная ударопрочность
EN 60068-2-29 Eb40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20...50 °C
Быстрые изменения температуры
EN 60068-2-14 NaTA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = 10 с; 50 циклов
Тестирование солевым туманом
EN 60068-2-52 KbСтепень воздействия 5 (4 испытательных цикла)
MTTF [годы]638
Механические данные
Вес [g]42,2
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M12 x 1 / L = 75
Обозначение резьбыM12 x 1
материалкорпус: нерж.сталь; активная поверхность: PBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выхода4 x 90° светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение - Разъём
СоединениеКабель: 0,2 m, PUR (полиуретан); поведение сжигания в соответствии с ECE R118 рев. 2; 3 x 0,5 mm
СоединениеРазъем: 1 x DEUTSCH разъём ((DTM06-3S))

— RU-RU — IFM214-01 — 17.08.2017

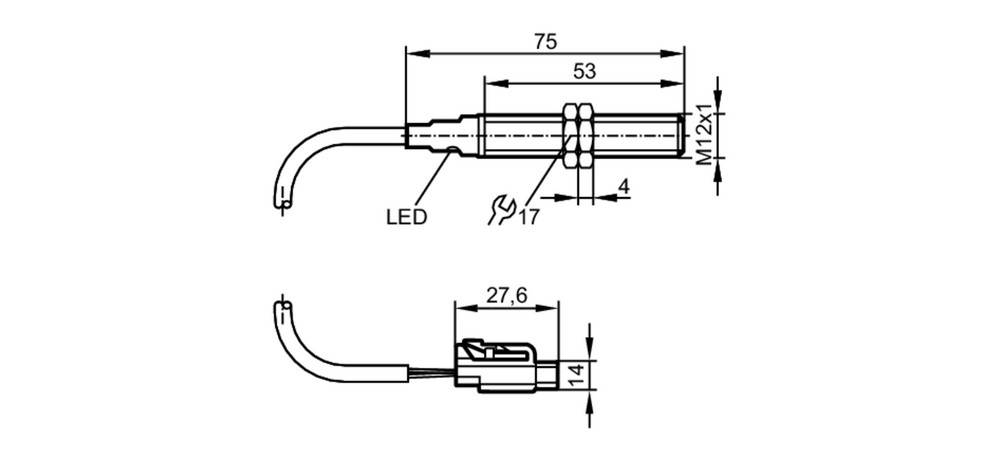

Типовые размеры

Схема подключения

электрическое подключение - Разъём

Кабель: 0,2 m, PUR (полиуретан); поведение сжигания в соответствии с ECE R118 рев. 2; 3 x 0,5 mm

Разъем: 1 x DEUTSCH разъём ((DTM06-3S))

Соединение
