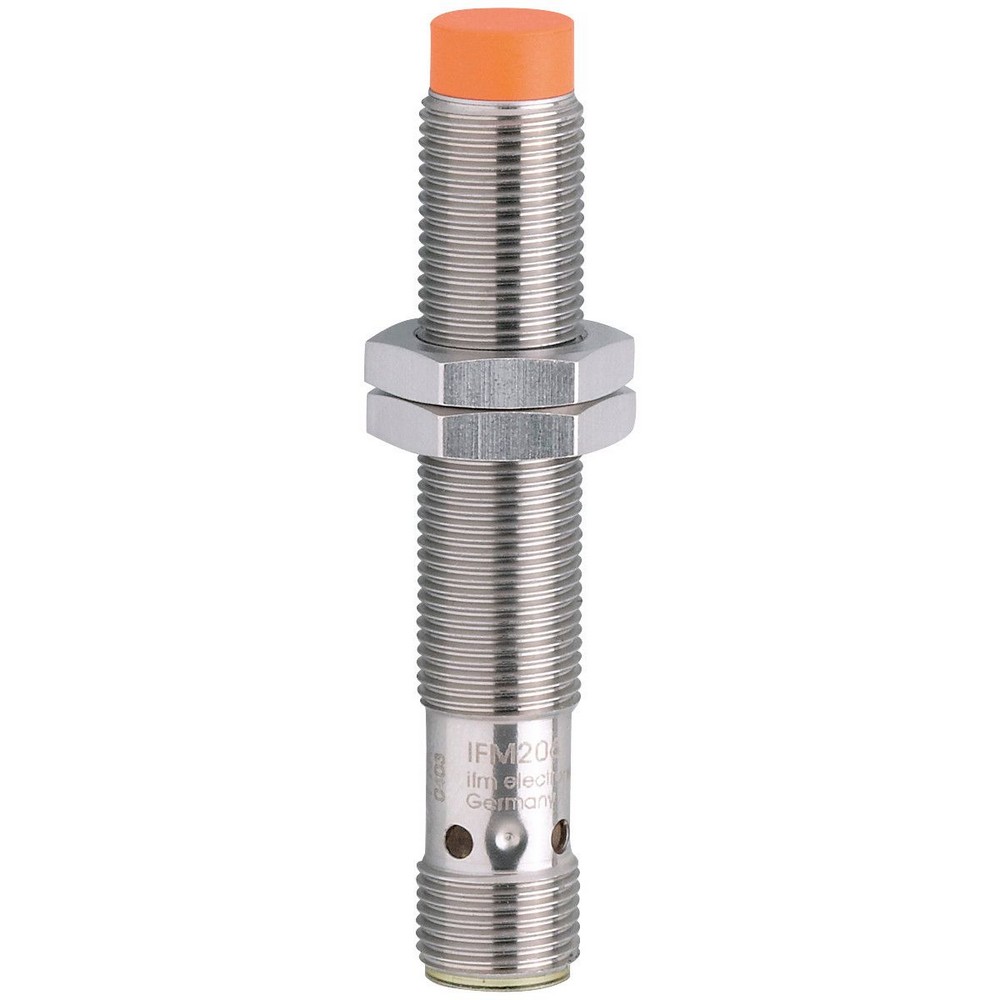

Индуктивный датчик IFM206

Артикул: IFM206

Ожидается

Под заказ

Код товара	IFK3007-BPKG/M/60V/US-104-DPS

Описание

Электронные данные

Рабочее напряжение [V]

10...60 DC

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

300

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Рабочее расстояние срабатывания [mm]

0...5,67

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4

Гистерезис [% от Sr]

1...20

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-40...85

Степень защиты

IP 67; IP 69K

Испытания / одобрения

ЭMC


Автотранспортное применение
Излучение шума и воздействие шума в соответствии с автотранспортными нормами 95/54/EC	Сертификат соответствия Е1
устойчивость к воздействию шума в соответствии с DIN ISO 11452-2	100 V/m
кондуктивные помехи в соответствии с ISO 7637-2
импульс	1 2 3a 3b 4 5
Степень воздействия	IV IV IV IV IV IV
Критерий отказа	C C A A A C
EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV mains line to line
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Виброустойчивость


EN 60068-2-6 Fc	20 г (10...3000 Hz) / -20...50 °C
	50 циклов качания частоты; 1 октава в минуту в 3 осях

Ударопрочность


EN 60068-2-27 Ea	100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям / -40...85 °C

Постоянная ударопрочность


EN 60068-2-29 Eb	40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20...50 °C

Быстрые изменения температуры


EN 60068-2-14 Na	TA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = 10 с; 50 циклов

Тестирование солевым туманом


EN 60068-2-52 Kb	Степень воздействия 5 (4 испытательных цикла)

MTTF [годы]

666

Сертификат UL


Ta	0...40 °C
Enclosure type	Type 1
напряжение питания	Hazardous voltage
Номер файла UL	E174191

Механические данные

Вес [g]

29,8

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M12 x 1 / L = 70

Обозначение резьбы

M12 x 1

материал

корпус: нерж.сталь; активная поверхность: PBT (полибутилентерефталат); крепежные гайки: латунь

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

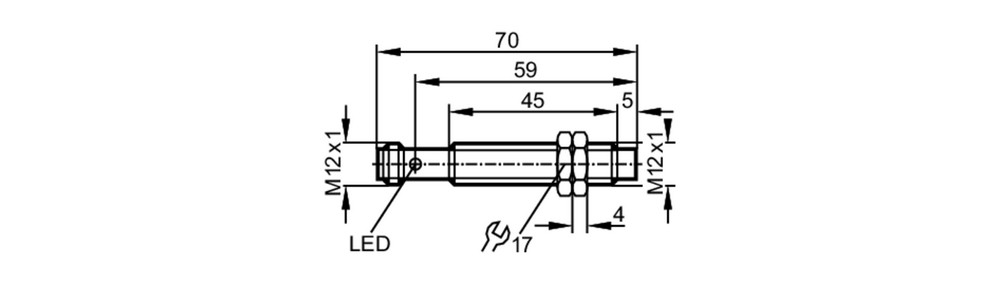

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
