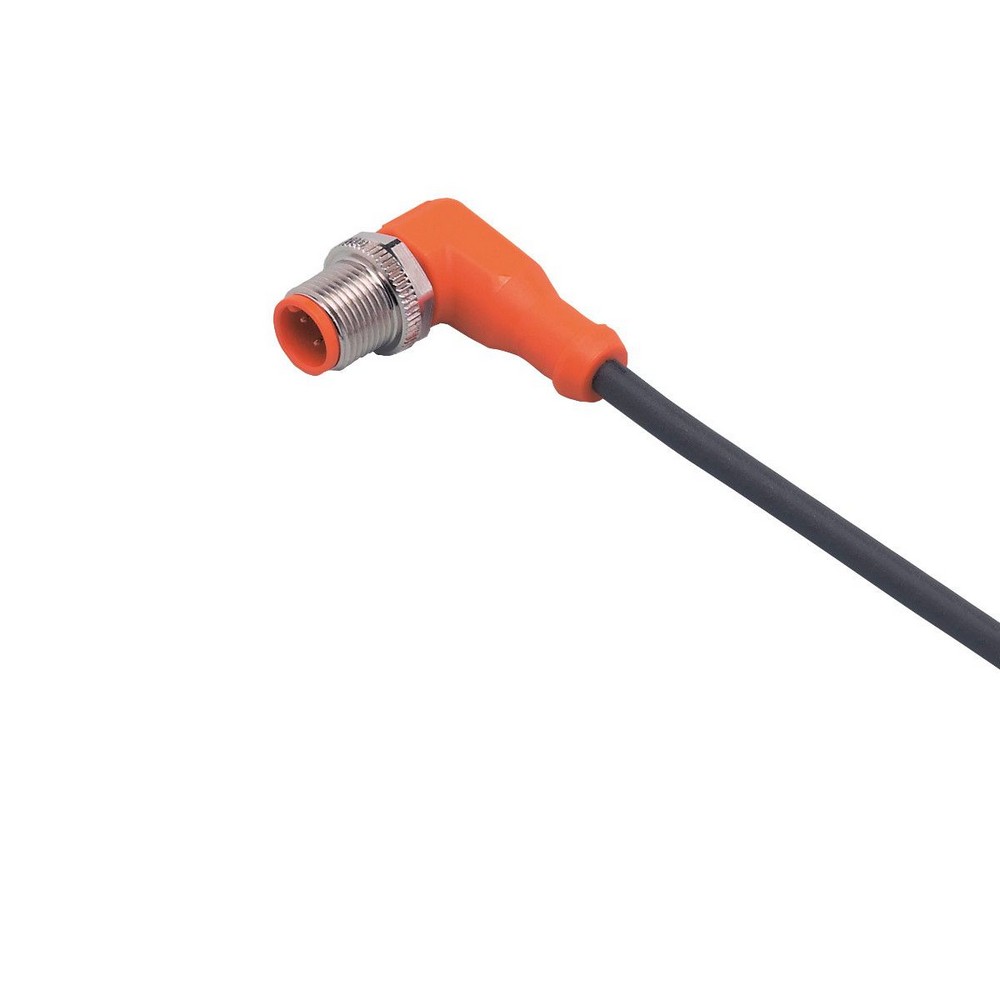

Соединительный кабель с разъемом EVC479

Артикул: EVC479

Ожидается

Под заказ

Код товара	ASTAH050MSS0005H05

Описание

Приложение

без силикона

да

Электронные данные

Рабочее напряжение [V]

60 AC/DC

Класс защиты

Макс. общая токовая нагрузка [A]

4; (cULus: 3)

Условия эксплуатации

Температура окружающей среды [°C]

-25...90

Примечание к температуре окружающей среды


cULus: ...75

Температура окружающей среды во время работы [°C]

-25...90

Примечание к температуре окружающей среды (движение)


cULus: ...75

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Механические данные

Вес [g]

192,8

Размеры [mm]

30,5 x 15,5 x 36,5

материал

корпус: TPU оранжевый

Материал накидной гайки

латунь

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 5 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 5 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 5 x 0,34 mm

электрическое подключение - разъем

Соединение

Разъем: 1 x M12, угловой; Блокировка: латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

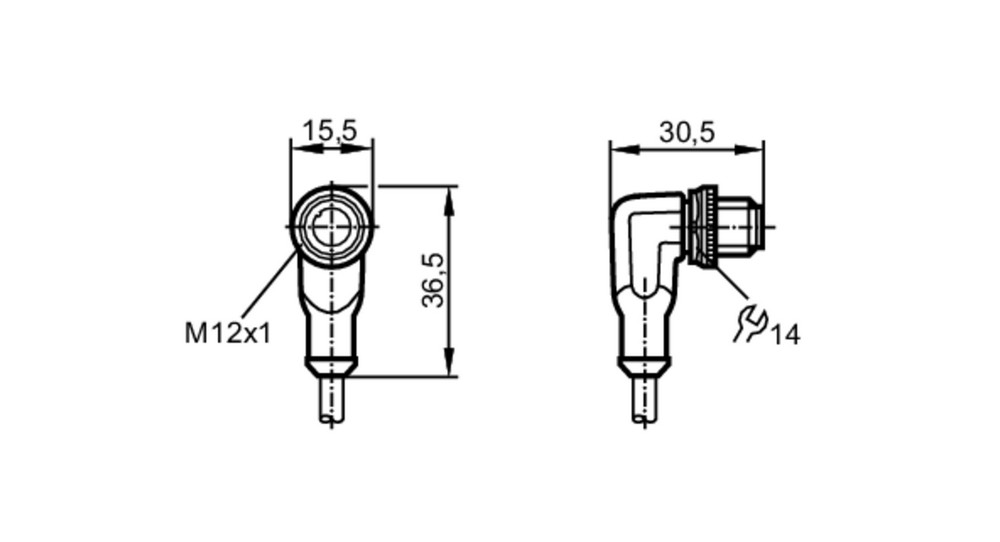

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 5 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 5 x 0,34 mm

электрическое подключение - разъем

Разъем: 1 x M12, угловой; Блокировка: латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
GY =	серый
WH =	белый
