Распределительная коробка E11847

Артикул: E11847

Ожидается

Под заказ

Код товара	ProcessLine SB V4A 25m

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC

Класс защиты

III

Макс. токовая нагрузка на каждый модуль/гнездо [A]

Макс. общая токовая нагрузка [A]

Выходы

Электрическое исполнение

PNP

Условия эксплуатации

Температура окружающей среды [°C]

-5...70

Степень защиты

IP 69K; (В целях обеспечения степени защиты неиспользуемые разъемы должны быть закрыты поставляемыми защитными заглушками.; Момент затяжки 0,8 Nm)

Испытания / одобрения

MTTF [годы]

2487

Механические данные

Вес [g]

5284,6

материал

нерж.сталь

Количество портов распределительной коробки

Тип подключения

M12

Дисплеи / Элементы управления

Дисплей


Состояние выхода	16 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Принадлежности

Принадлежности (поставляются в комплекте)


защитные заглушки, для разъемов М12

Примечания


Внешний источник напряжения согласно PELV

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 25 m, PUR / PVC, черный, O 11 mm; 3 x 0,75 mm + 16 x 0,34 mm

электрическое подключение - паз

Соединение

Разъем: 8 x M12; Литой корпус: нерж.сталь

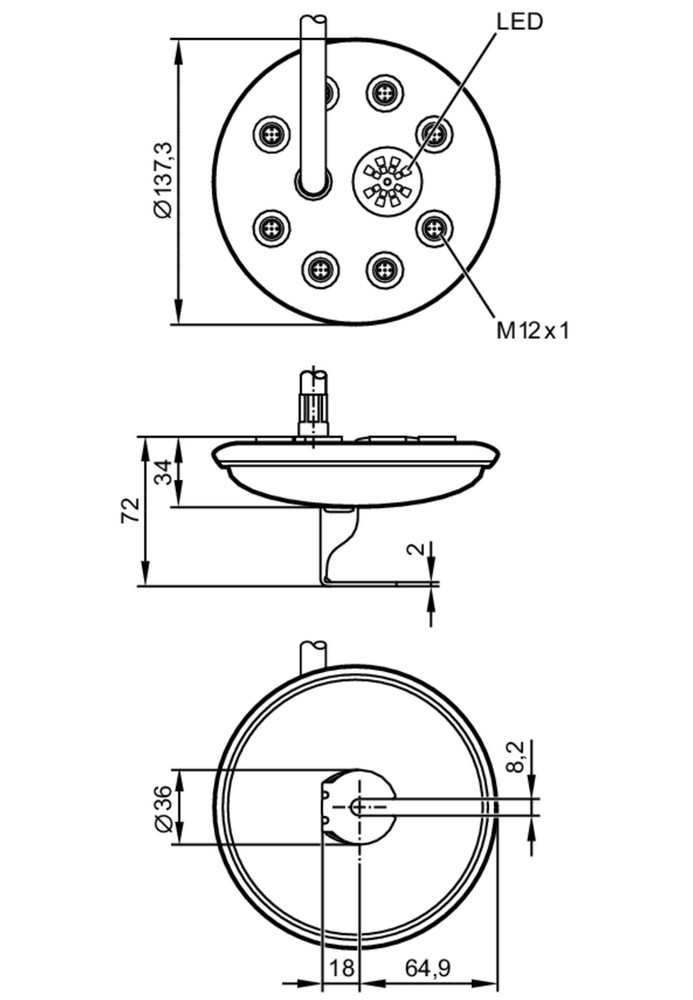

Типовые размеры

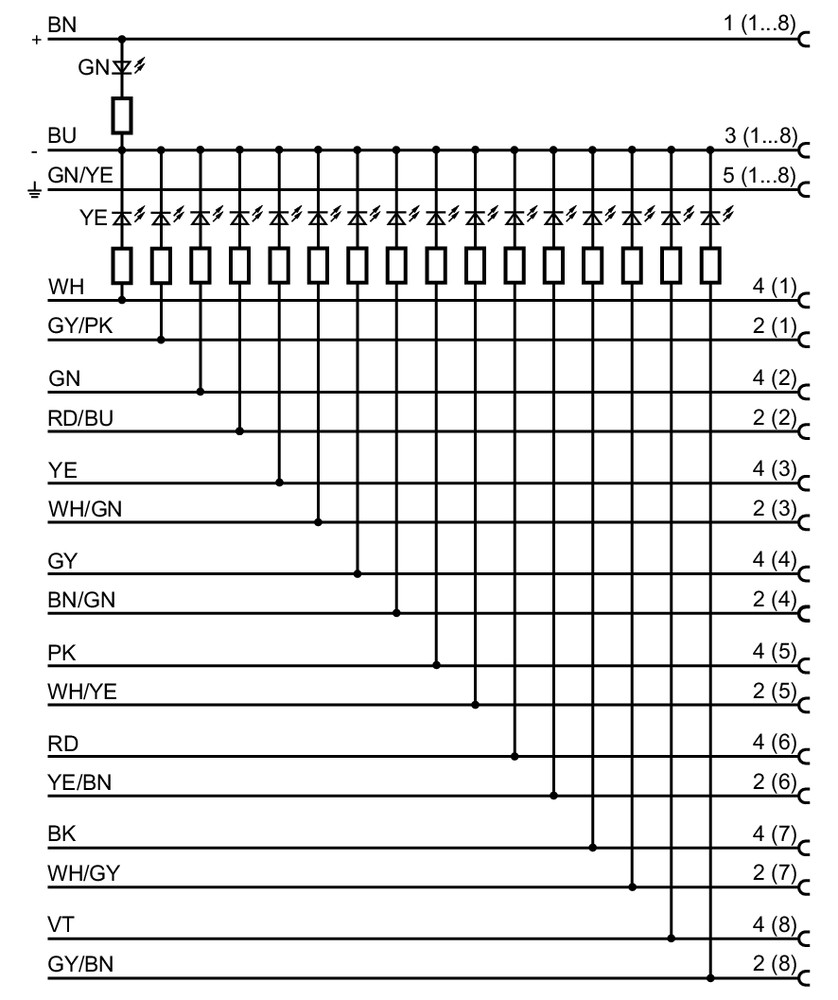

Схема подключения

электрическое подключение

Кабель: 25 m, PUR / PVC, черный, O 11 mm; 3 x 0,75 mm + 16 x 0,34 mm

электрическое подключение - паз

Разъем: 8 x M12; Литой корпус: нерж.сталь

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
GN =	зелёный
GY =	серый
PK =	розовый
RD =	красный
VT =	фиолетовый
WH =	белый
YE =	жёлтый
