Оценочная электроника для датчиков температуры PT100/PT1000 TP9237

Артикул: TP9237

Ожидается

Под заказ

Код товара	TP- CEC -B-DVG/US/

Оценочная электроника для датчиков температуры PT100/PT1000 TP9237

Описание

Приложение

Применение

для чувствительных элементов Pt100 и Pt1000

Электронные данные

Рабочее напряжение [V]

18...32 DC

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал; IO-Link; (конфигурируемый)

Количество аналоговых выходов

Аналоговый выход по напряжению [V]

0...10

Мин. сопротивление нагрузки []

2000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения


-50...300 °C	-58...572 °F

Заводская настройка

0...100 °C

Точность/ погрешность

Точность аналогового выхода [K]

± 0,3 + (± 0,1 % MS)

Температурный коэфициент [% от диапазона измерения / 10 K]

0,1

Время реакции

Макс. цикл измерения/изображения [ms]

100

интерфейсы

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Условия эксплуатации

Температура окружающей среды [°C]

-25...70

Температура хранения [°C]

-40...85

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 61326-1

Ударопрочность


DIN IEC 68-2-27	50 г (11 ms)

Вибропрочность


DIN IEC 68-2-6	20 г (10...2000 Hz)

MTTF [годы]

505,11

Механические данные

Вес [g]

Размеры [mm]

M12 x 1

Обозначение резьбы

M12 x 1

материал

PA (полиамид); PET; Уплотнение: FKM; Накидная гайка: нерж. сталь (1.4404 / 316L); разъем: TPU

Материал накидной гайки

нерж. сталь (1.4404 / 316L)

Примечания


Напряжение питания "supply class 2" согласно cULus
MS = настройка интервала измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Литой корпус: TPU; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый

Типовые размеры

1 подключение напряжения питания и выходных сигналов

2 соединение для подключения датчика температуры

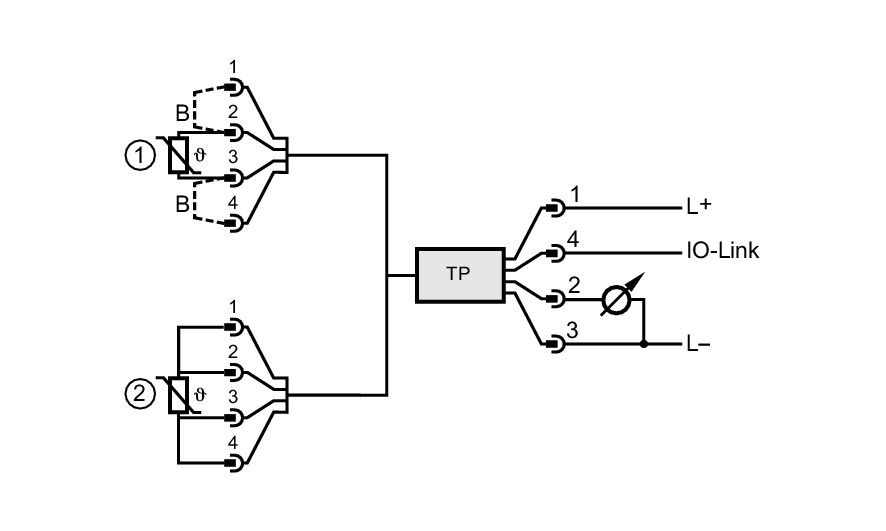

Схема подключения

электрическое подключение

Разъем: 1 x M12; Литой корпус: TPU; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый

Соединение

1:	Двупроводный датчик
2:	Четырехпроводный датчик
B:	Соединение
