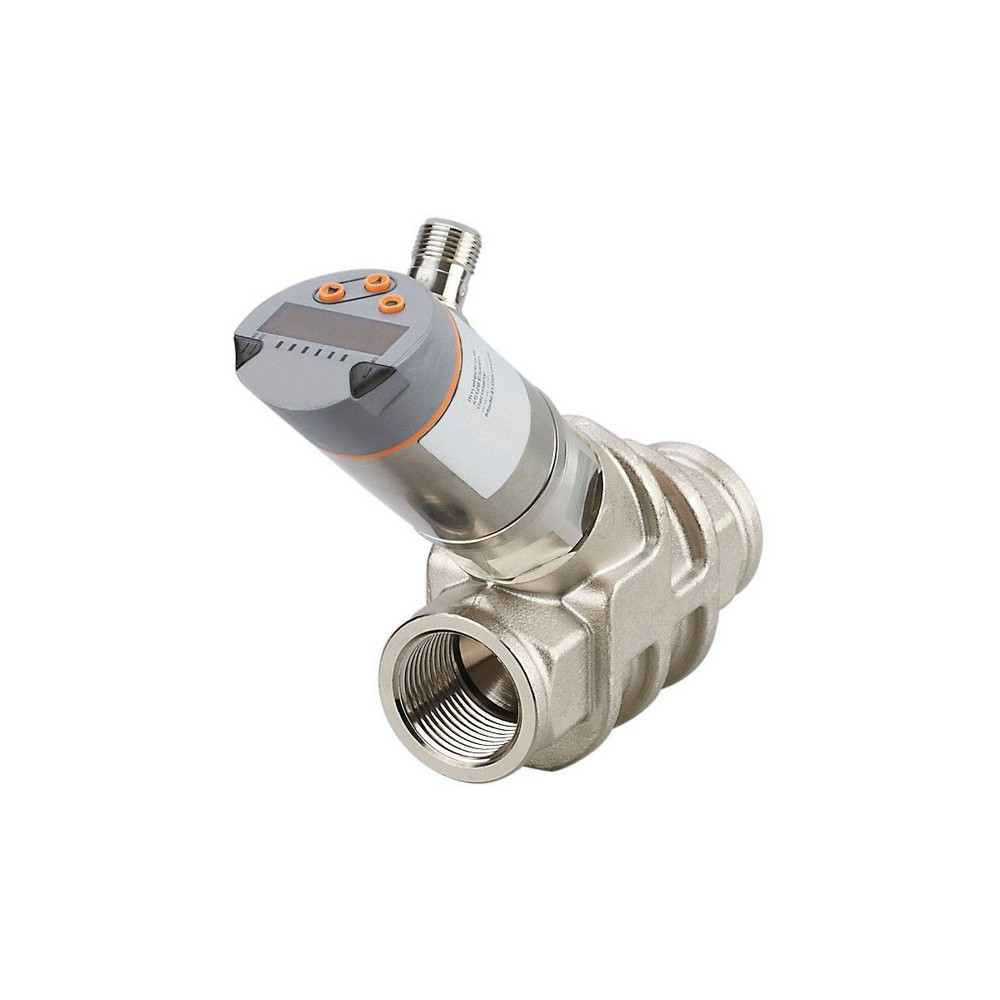

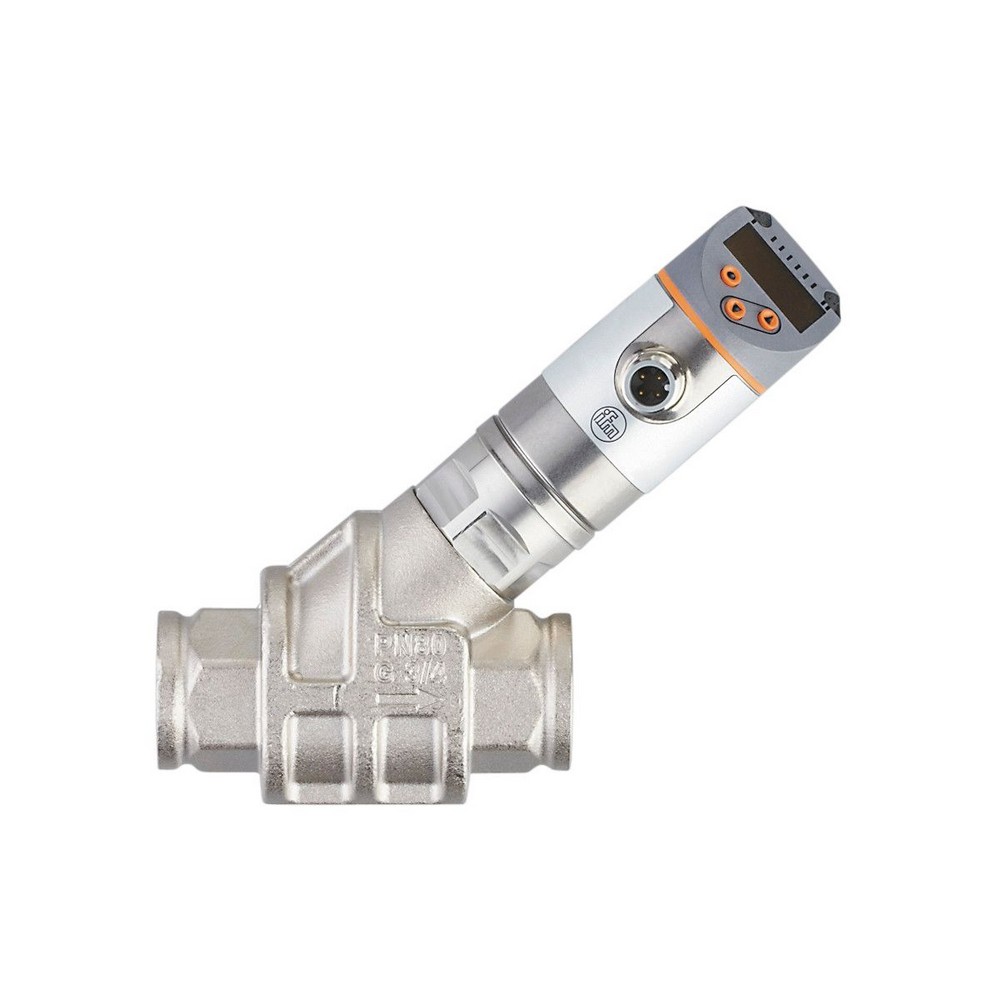

Датчик потока для невозвратного клапана и дисплея SB1234

Артикул: SB1234
Ожидается
Под заказ
Код товара SBG34KL0FRKG
  • Поделиться:
Датчик потока для невозвратного клапана и дисплея SB1234
Приложение
СредаЖидкие среды; масло
Примечание к среде
масло с вязкостью 10 mm/s (40 °C)
Температура измеряемой среды [°C]-10...100
Предел прочности по давлению [bar]100
Примечание к прочности по давлению
при температуре среды >70°C: 80
Электронные данные
Рабочее напряжение [V]18...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA] 50
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 3
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Макс. допустимая токовая нагрузка на каждый выход [mA]150; (200: ...60 °C; Температура окружающей среды; 250: ...40 °C; Температура окружающей среды)
Аналоговый выход по току [mA]4...20
Наиб.нагрузка []500
Защита от короткого замыканияда
Защита от перегрузок по токуда
Частота выхода [Hz]0...10000
Диапазон измерения/настройки
Диапазон измерения
1...50 l/min0,06...3 m/h16...793 gph0,26...13,2 gpm
Диапазон индикации
0...60 l/min0...3,6 m/h0...951 gph0...15,86 gpm
Разрешение
0,01 l/min0,001 m/h1 gph0,01 gpm
Точка срабатывания SP
0,35...50 l/min0,02...3 m/h5...793 gph0,08...13,2 gpm
Точка сброса rP
0...49,65 l/min0...2,98 m/h0...787 gph0...13,12 gpm
Конечная точка частоты, FEP
3,35...50 l/min0,2...3 m/h53...793 gph0,88...13,2 gpm
Ширина шага
0,05 l/min0,005 m/h1 gph0,02 gpm
Частота на конечной точке FRP [Hz]10...10000
Ширина шага [Hz]10
Динамика измерения1:50
с шагом в10 Hz
Контроль температуры
Диапазон измерения
-10...100 °C14...212 °F
Диапазон индикации
-32...122 °C-25,6...251,6 °F
Разрешение
0,1 °C0,1 °F
Точка срабатывания SP
-9,3...100 °C15,2...212 °F
Точка сброса rP
-10...99,3 °C14...210,8 °F
с шагом в
0,1 °C0,2 °F
Начальная точка частоты, FSP
-10...78 °C14...172,4 °F
Конечная точка частоты, FEP
12...100 °C53,6...212 °F
Частота на конечной точке FRP [Hz]10...10000
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)± 5 % MEW; (Q > 1 l/min; 20...70 °C Температура измеряемой среды)
Повторяемость± 1 % MEW
Контроль температуры
Дрейф температуры0,029 °C / K
Точность [K]3 K (25°C; Q > 1 l/min)
Время реакции
Контроль скорости потока
Время отклика [s]0,01
Демпфирование коммутационного выхода dAP [s]0...5
Ширина шага [s]0,1
Демпфирование аналогового выхода dAA [s]0...5
Ширина шага [s]0,1
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]T09 = 120 (Q > 1 l/min)
Программное обеспечение / Программирование
выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый/частотный выход; демпфирование для коммутационного / аналогового выхода; дисплей можно вращать и отключить; стандартная единица измерения; цвет рабочего значения; фактор калибровки
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
IO-Link ID прибора1045 d / 0415 h
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]3,2
Условия эксплуатации
Температура окружающей среды [°C]0...60
Примечание к температуре окружающей среды
температура среды 80 °C
температура среды 100 °C: 0...40 °C
Температура хранения [°C]-15...80
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-2720 г (11 ms)
Вибропрочность
DIN EN 60068-2-65 г (10...2000 Hz)
Директива по оборудованию под давлениемХорошая инженерно-техническая практика
Механические данные
Вес [g]989
материалнерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь никелированная
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4401 / 316); нерж. сталь (1.4404 / 316L); латунь (2.0371); латунь никелированная; PPS; O-кольцо: FKM
Подключение к процессурезьбовое соединение G 3/4 внутренняя резьба
Механические коммутационные циклы10 миллионов
Дисплеи / Элементы управления
Дисплей
Дисплей6 x светодиод, зелёный
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, красный/зеленый попеременная индикация 4-значный
программированиебуквенно-цифровой дисплей, 4-значный
Примечания
Примечания
Рекомендуем использовать фильтрацию 200-микрон.
Все данные приведены для следующей номинальной вязкости:
10 mm/s, 40 °C
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — SB1234-00 — 26.11.2018

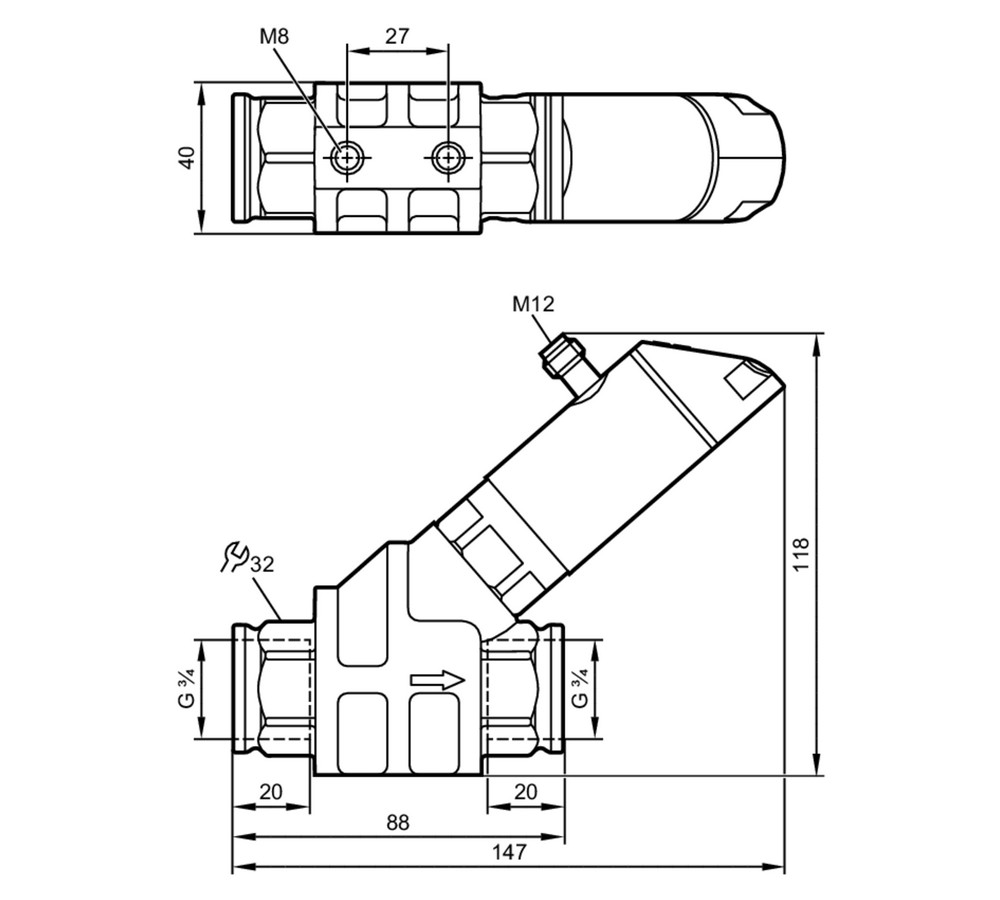

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:
-Коммутационный выход Контроль моментального расхода
-Коммутационный выход Контроль температуры
-Частотный выход Контроль моментального расхода
-Частотный выход Контроль температуры
-IO-Link
OUT2:
-Коммутационный выход Контроль моментального расхода
-Коммутационный выход Контроль температуры
-Аналоговый выход Контроль моментального расхода
-Аналоговый выход Контроль температуры
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
