Датчик потока для невозвратного клапана и дисплея SBG246

Артикул: SBG246
Ожидается
Под заказ
Код товара SBG34IF0FRKG
  • Поделиться:

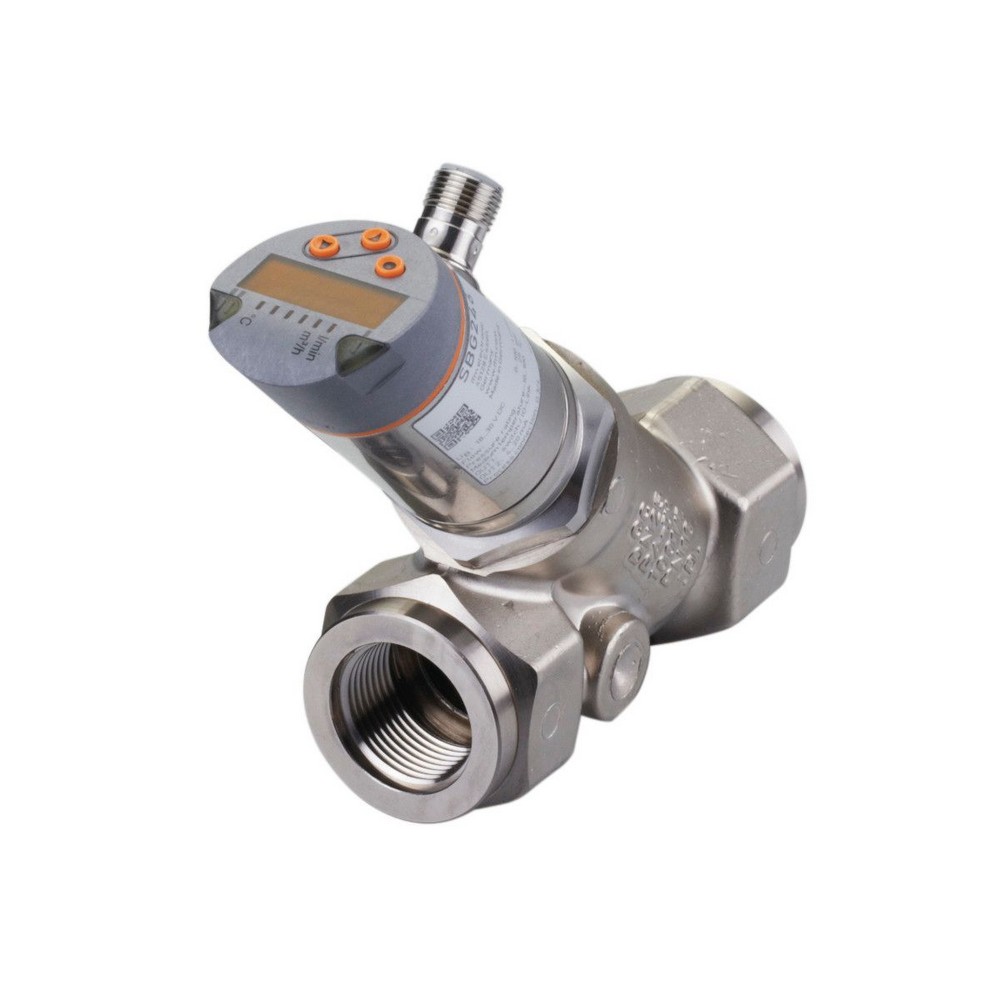

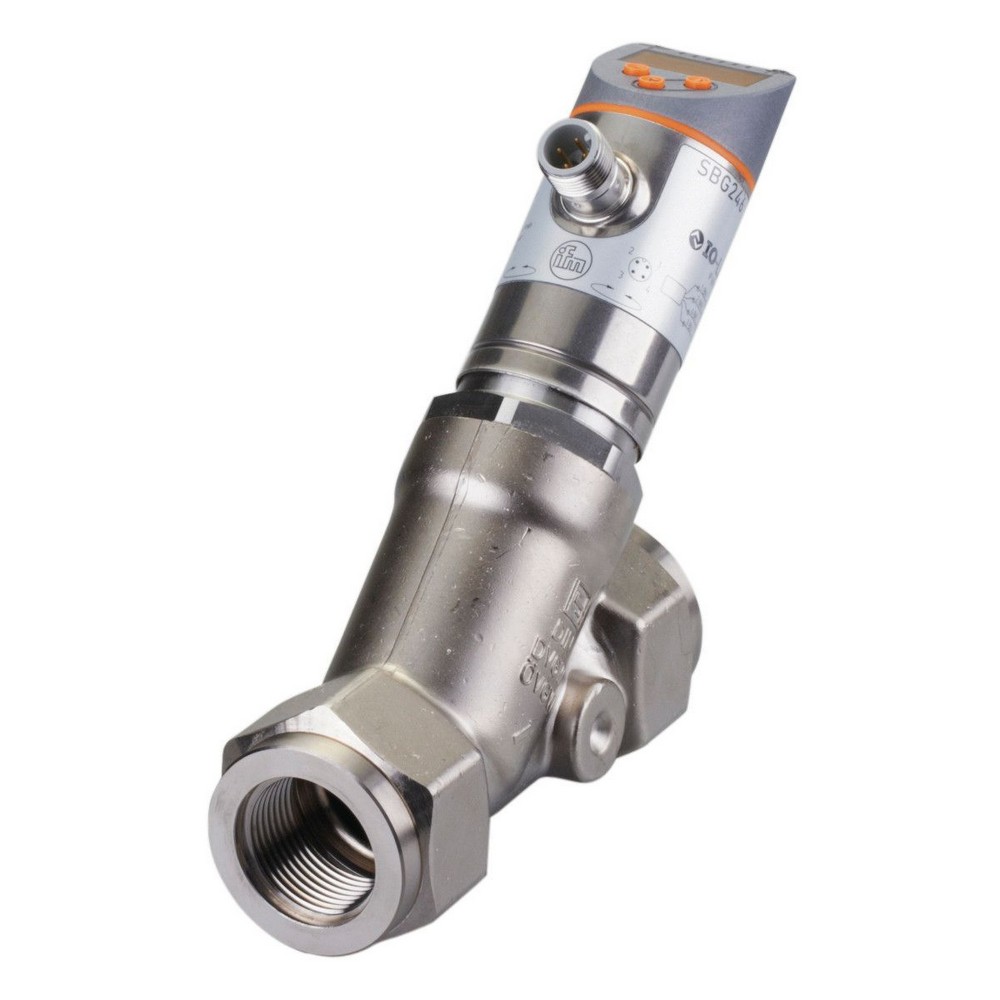

Датчик потока для невозвратного клапана и дисплея SBG246
Приложение
Применениедля общепромышленного применения
СредаВода; гликолевые растворы; Охлаждающие жидкости; масло
Примечание к среде
масло 1 с вязкостью: 10 mm/s (40 °C)
масло 2 с вязкостью: 46 mm/s (40 °C)
Температура измеряемой среды [°C]-10...100
Предел прочности по давлению [bar]25
MAWP (для применения в соответствии с CRN) [bar]25
Электронные данные
Рабочее напряжение [V]18...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA] 50
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 3
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (конфигурируемый)
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]150; (на каждый выход 2 x 200 (...60 °C); 2 x 250 (...40 °C))
Циклы переключения (механические)10 миллионов
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20
Наиб.нагрузка []500
Защита от короткого замыканияда
Защита от перегрузок по токуда
Частота выхода [Hz]0...10000
Диапазон измерения/настройки
Диапазон измерения
2...100 l/min0,12...6 m/h
Диапазон индикации
0...120 l/min0...7,2 m/h
Разрешение
0,5 l/min0,05 m/h
Точка срабатывания SP
1...100 l/min0,05...6 m/h
Точка сброса rP
0...99 l/min0...5,95 m/h
Конечная точка частоты, FEP
6,5...100 l/min0,4...6 m/h
Ширина шага
0,5 l/min0,05 m/h
Частота на конечной точке FRP [Hz]10...10000
Динамика измерения1:50
Контроль температуры
Диапазон измерения [°C]-10...100
Диапазон индикации [°C]-32...122
Разрешение [°C]1
Точка срабатывания SP [°C]-9...100
Точка сброса rP [°C]-10...99
с шагом в [°C]1
Начальная точка частоты, FSP [°C]-10...78
Конечная точка частоты, FEP [°C]12...100
Частота на конечной точке FRP [Hz]10...10000
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)± (4 % MW + 1 % MEW); (Q > 2 l/min; температура среды и рабочая температура: +22 °C ± 4K)
Повторяемость± 1 % MEW
Контроль температуры
Дрейф температуры0,029 °C / K
Точность [K]3 K (25°C; Q > 1 l/min)
Время реакции
Контроль скорости потока
Время отклика [s]0,01
Демпфирование коммутационного выхода dAP [s]0...5
Демпфирование аналогового выхода dAA [s]0...5
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]T09 = 120 (Q > 1 l/min)
Программное обеспечение / Программирование
выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый/частотный выход; выбор среды; демпфирование для коммутационного / аналогового выхода; дисплей можно вращать и отключить; стандартная единица измерения; цвет рабочего значения
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
IO-Link ID прибора563 d / 0233 h
ПрофилиSmart Sensor: Process Data Variable; Device Identification
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]5
Условия эксплуатации
Температура окружающей среды [°C]0...60
Примечание к температуре окружающей среды
температура среды 80 °C
температура среды 100 °C: 0...40 °C
Температура хранения [°C]-15...80
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-2720 г (11 ms)
Вибропрочность
DIN EN 60068-2-65 г (10...2000 Hz)
MTTF [годы]145
Сертификат UL
Регистрационный номер ULI006
Директива по оборудованию под давлениемХорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]1011,5
материалнерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь никелированная
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4401 / 316); нерж. сталь (1.4404 / 316L); латунь (2.0371); латунь никелированная; PPS; O-кольцо: FKM
Подключение к процессурезьбовое соединение G 3/4
Дисплеи / Элементы управления
Дисплей
Дисплей3 x светодиод, зелёный
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, красный/зеленый 4-значный
программированиебуквенно-цифровой дисплей, 4-значный
Примечания
Примечания
Рекомендуем использовать фильтрацию 200-микрон.
Все данные приведены для воды (20 °C).
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый
диаграммы и графики
Потеря давления
dPПотеря давления
Qобъёмный расход

— RU-RU — SBG246-02 — 04.03.2016

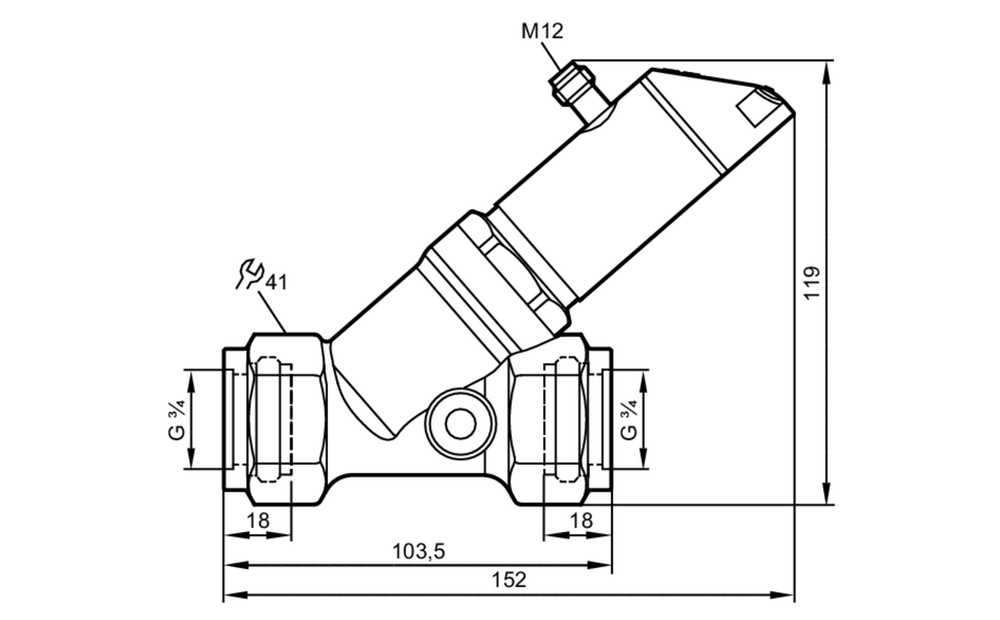

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:
-Коммутационный выход Контроль моментального расхода
-Коммутационный выход Контроль температуры
-Частотный выход Контроль моментального расхода
-Частотный выход Контроль температуры
-IO-Link
OUT2:
-Коммутационный выход Контроль моментального расхода
-Коммутационный выход Контроль температуры
-Аналоговый выход Контроль моментального расхода
-Аналоговый выход Контроль температуры
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
