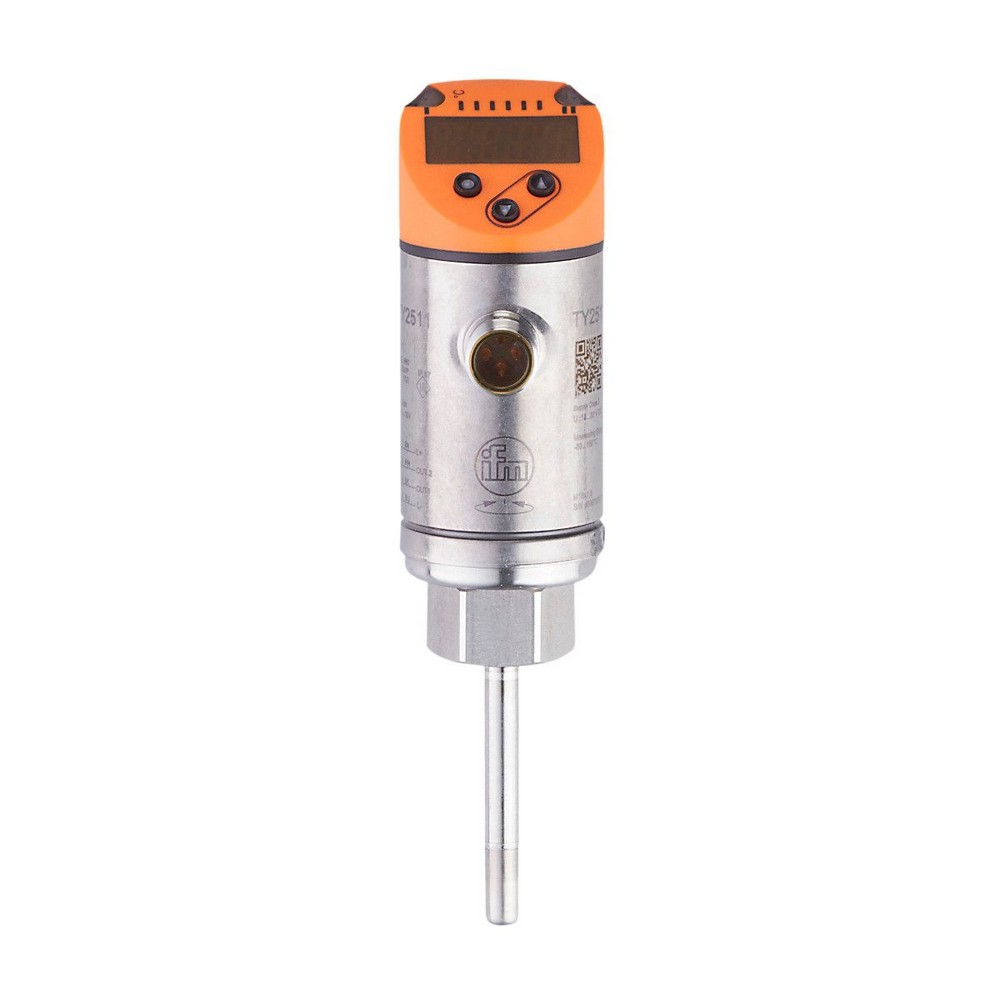

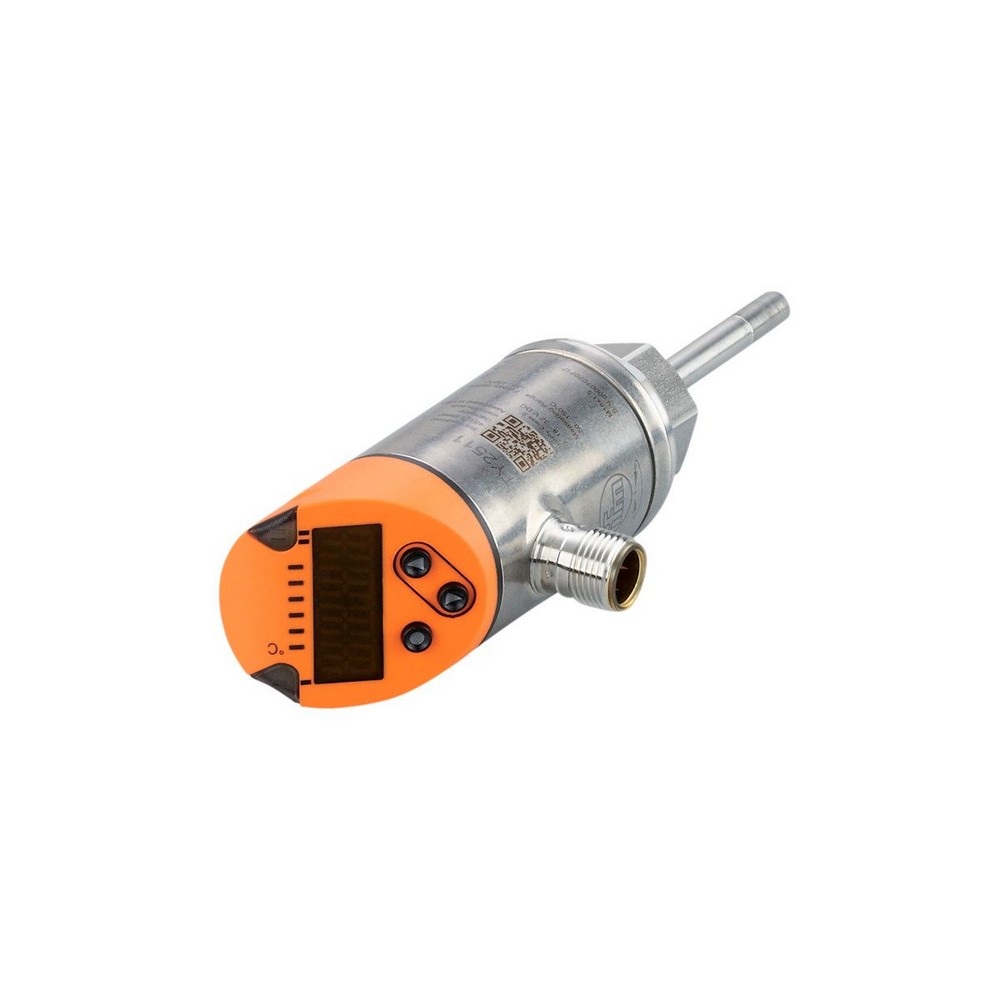

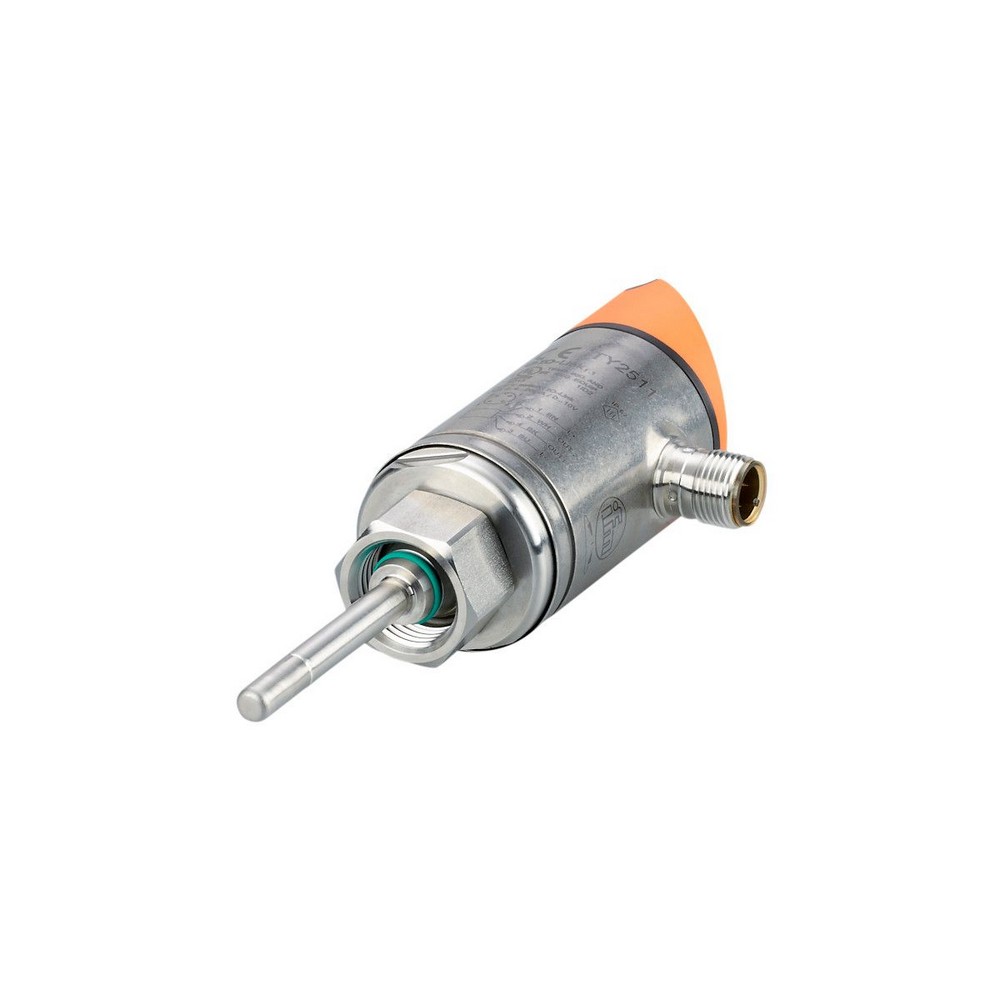

Датчик температуры с дисплеем TY2511

Артикул: TY2511
Ожидается
Под заказ
Код товара TN-045KCBD18-MFPKG/US/
  • Поделиться:
Датчик температуры с дисплеем TY2511
Приложение
Измерительный элемент1 x Pt 1000; (to DIN EN 60751, класс A)
СредаЖидкие или газообразные среды
Предел прочности по давлению [bar]300
Миним.глубина установки [mm]12
Электронные данные
Рабочее напряжение [V]18...32 DC; ("supply class 2" согласно cULus)
Потребление тока [mA] 50
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]1
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов1
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20
Наиб.нагрузка []500
Аналоговый выход по напряжению [V]0...10
Мин. сопротивление нагрузки []2000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Длина зонда L [mm]45
Диапазон измерения [°C]-50...150
Заводская настройка-40...150 °C
Точка срабатывания SP [°C]-49,8...150
Точка сброса rP [°C]-50...149,8
Aналоговая пусковая точка [°C]-50...145
Aналоговая конечная точка [°C]-45...150
С шагом в [°C]0,1
Разрешение
Разрешение коммутационного выхода [K]0,1
Разрешение аналогового выхода [K]токовый выход: MS / 4096; выход напряжения: MS / 3561
Разрешение дисплея [K]0,1
Точность/ погрешность
Погрешность точки переключения [K]± 0,3 + (± 0,1 % MS)
Точность аналогового выхода [K]± 0,3 + (± 0,1 % MS)
Точность дисплея [K]± 0,3 + (± 0,1 % MS)
Температурный коэфициент [% от диапазона измерения / 10 K]0,1; (При отклонении от стандартных условий 25 °C)
Время реакции
Динамика реакции срабатывания T05 / T09 [s]1 / 3; (по DIN EN 60751)
Программное обеспечение / Программирование
Выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка при включении / выключении; Демпфирование
Интерфейсы
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защитыIP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN IEC 68-2-2750 г (11 ms)
Вибропрочность
DIN EN 60068-2-620 г (10...2000 Hz)
MTTF [годы]470
Сертификат UL
Регистрационный номер ULK013
Механические данные
Вес [g]195
КорпусКомпактная конструктивная форма с использованием сменных переходников
Материалнерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); O-кольцо: FKM 80 Shore A
Подключение к процессурезьбовое соединение M18 x 1,5 внутренняя резьба
Монтажная длина EL [mm]45
Дисплеи / Элементы управления
Дисплей
Дисплей1 x светодиод, зелёный
Состояние выходасветодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, красный/зеленый 4-значный
Примечания
Примечания
MS = настройка интервала измерения
Значения точности относятся к проточной воде.
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — TY2511-00 — 15.03.2017

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:Коммутационный выход / IO-Link
OUT2:Аналоговый выход
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
