Датчик для обнаружения предельного уровня LX0020

Артикул: LX0020
Ожидается
Под заказ
Код товара LMDCE-A12E-QSKG-2/US
  • Поделиться:

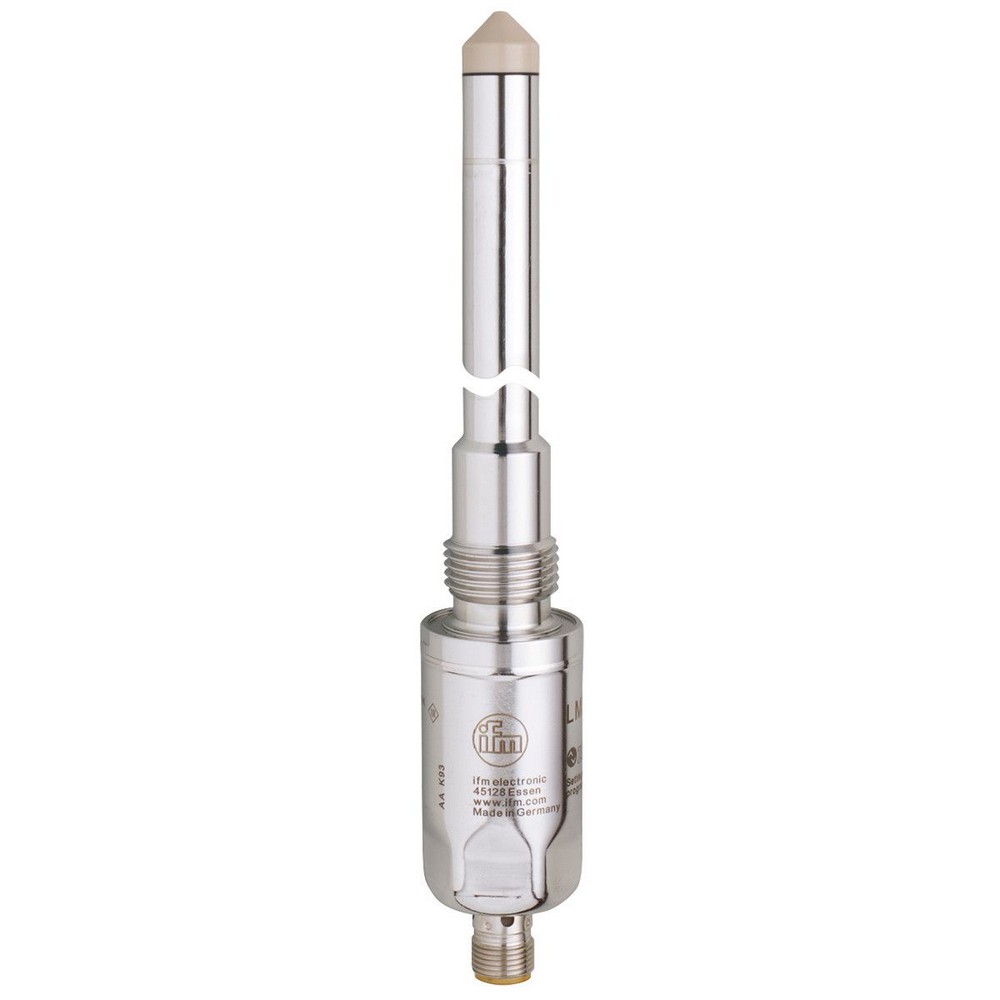

Датчик для обнаружения предельного уровня LX0020
Приложение
СредаЖидкие среды
Рекомендуемые средыохлаждающие смеси (Фреон: R134a, R22, R717); масла; маслосодержащие среды
Длина зонда [mm]153
Давление в резервуаре [bar]-1...40
масло
Температура измеряемой среды [°C]-20...100
Вода
Температура измеряемой среды [°C]-20...85
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 50
Класс защитыIII
Защита от переполюсовкида
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; IO-Link
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Заводская настройкамаслосодержащие среды
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора0x00024A
ПрофилиSmart Sensor: Process Data Variable; Device Identification
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные1
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]2,3
Условия эксплуатации
Температура окружающей среды [°C]-20...85
Примечание к температуре окружающей среды
Температура измеряемой среды: 100 °C
Температура хранения [°C]-40...85
Степень защитыIP 68; IP 69K
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-4: закрытые резервуары
Ударопрочность
DIN EN 60068-2-2750 г (11 ms)
Вибропрочность
DIN EN 60068-2-68 г (10...2000 Hz)
MTTF [годы]222
Сертификат UL
Регистрационный номер ULH001
Механические данные
Вес [g]279,5
материалнерж. сталь (1.4404 / 316L); нерж. сталь (1.4571/316Ti); PEEK; PEI; CR
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); нерж. сталь (1.4571/316Ti); PEEK; CR
Подключение к процессуG 1/2 внешняя резьба
Характеристика поверхности Ra/Rz частей в контакте со средой 0,8
Дисплеи / Элементы управления
Дисплей
Состояние выходаСветодиоды, жёлтый
Рабочее состояниеСветодиоды, зелёный
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — LX0020-00 — 29.06.2015

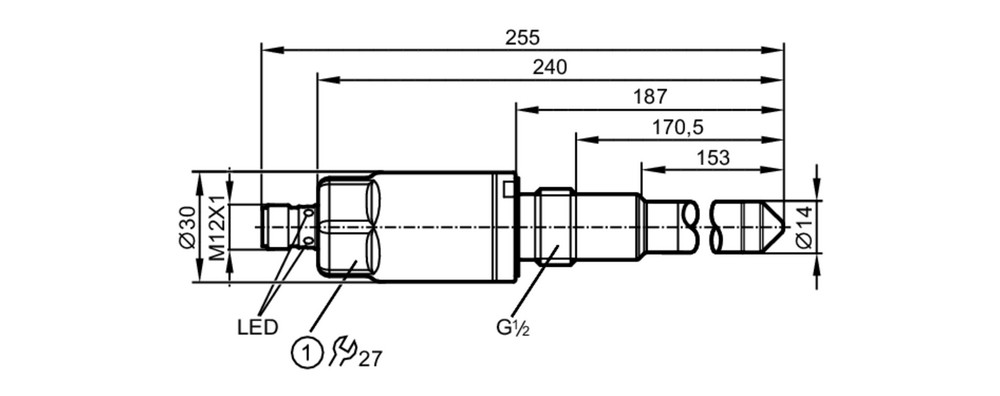

Типовые размеры

1 Момент затяжки 20...25 Nm

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:Коммутационный выход IO-Link Teach
OUT2:Коммутационный выход
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
