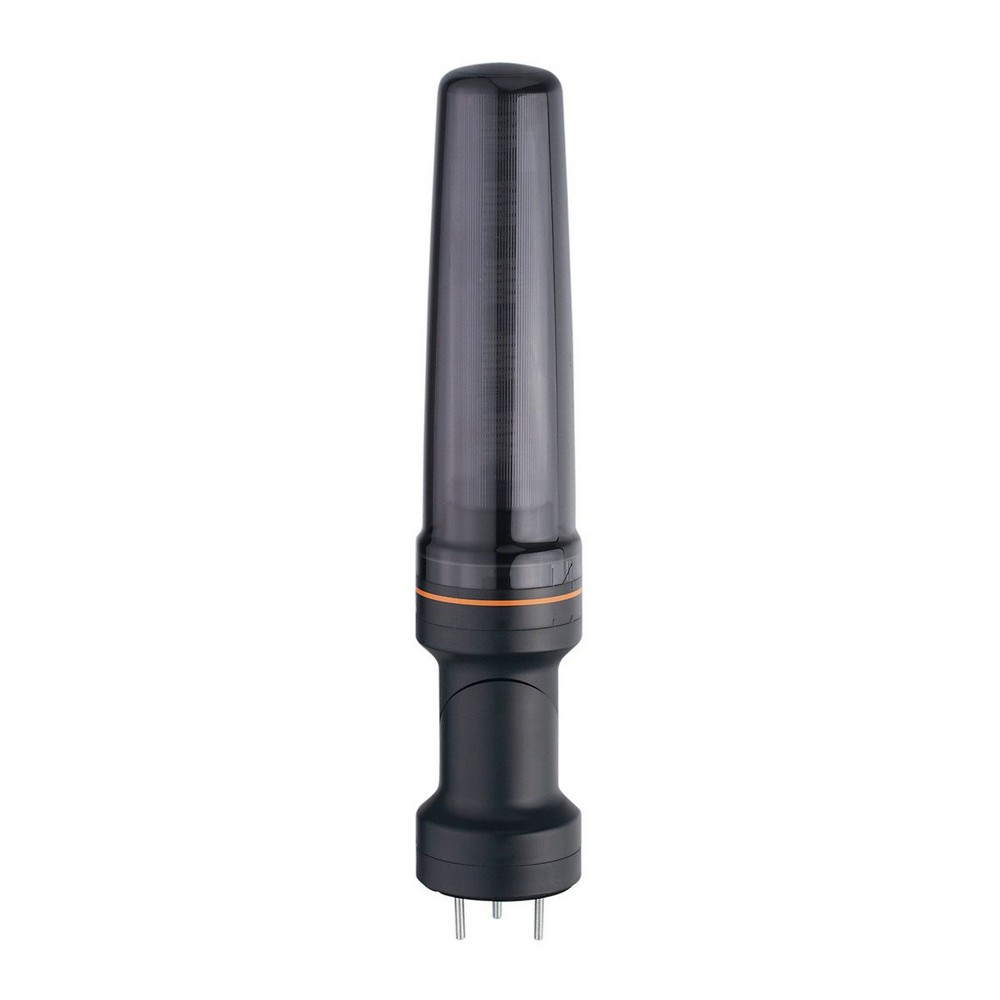

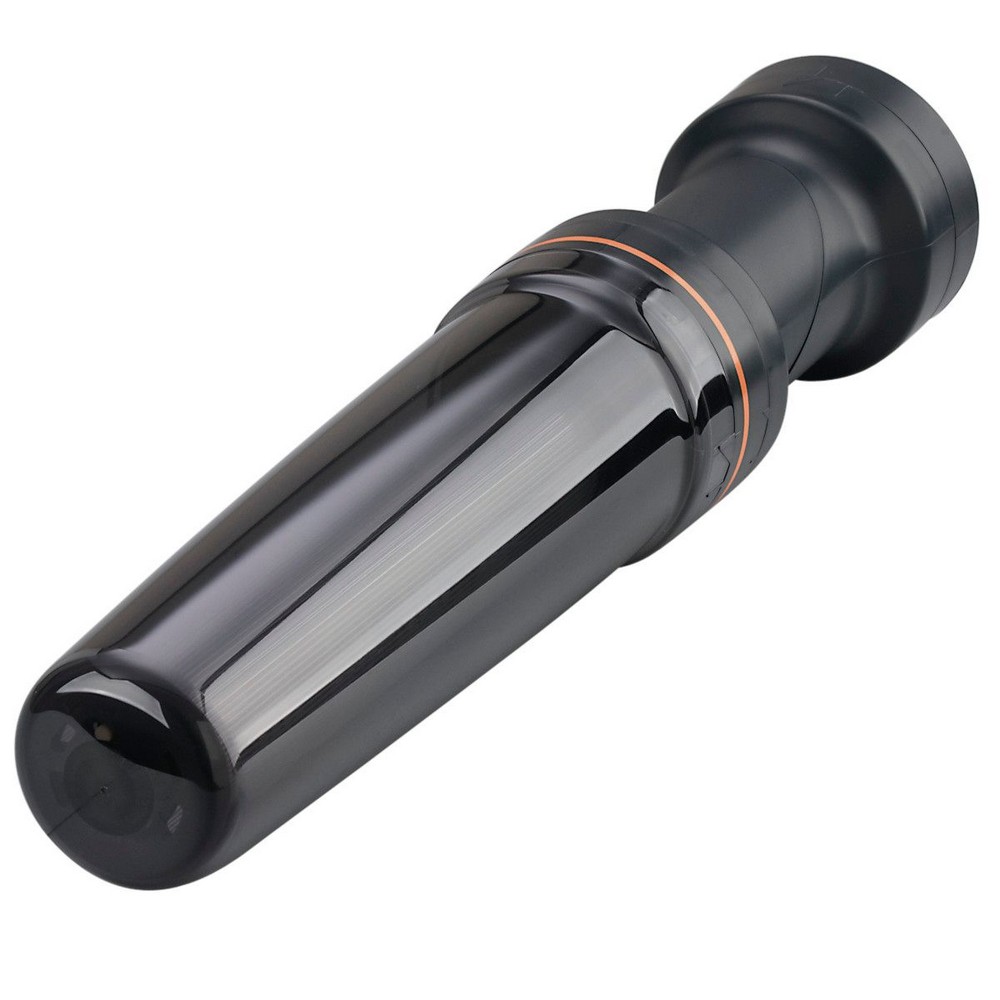

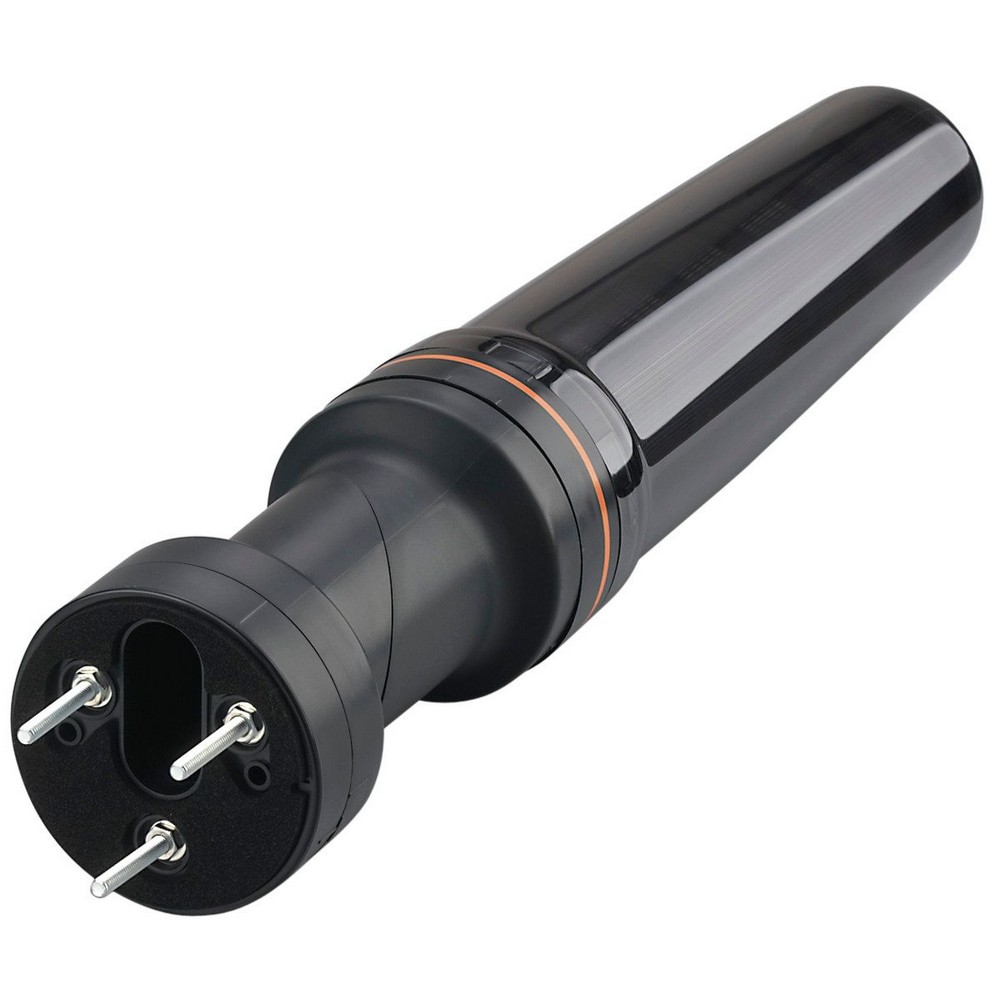

5_Segment_Signalleuchte DV1500

Артикул: DV1500
Ожидается
Под заказ
Код товара LED-Tower-5/Std/Bracket
  • Поделиться:
5_Segment_Signalleuchte DV1500
Приложение
Применениесигнализация загрязнения или разъюстировки
Электронные данные
Рабочее напряжение [V]18...30 DC; (по SELV/PELV)
Номинальное напряжение DC [V]24
Потребление тока [mA] 200
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 6
Входы
Количество цифровых входов6
Входной ток High [mA]6
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38.4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора850 d / 00 03 52 h
SIO режимда
Нужный тип портаA
Миним.время рабочего цикла [ms]3,2
Условия эксплуатации
Температура окружающей среды [°C]-25...50
Температура хранения [°C]-40...75
Макс. допустимая относительная влажность воздуха [%]90
Давление воздуха [kPa] 106
Макс. высота над уровнем моря [m]2000
Степень защитыIP 65
Механические данные
Вес [g]589,5
Способ монтажаМонтажное основание
Размеры [mm]O 70 / L = 344
Материалкорпус: ABS; Оптика: PC
Дисплеи / Элементы управления
Дисплей
состояние1 светодиод, зелёный
светодиодный сегмент5 x 4 Светодиоды
Примечания
Примечания
Дополнутельную информацию, пожалуйста, смотрите в инструкции по эксплуатации.
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: M12

— RU-RU — DV1500-00 — 29.09.2017

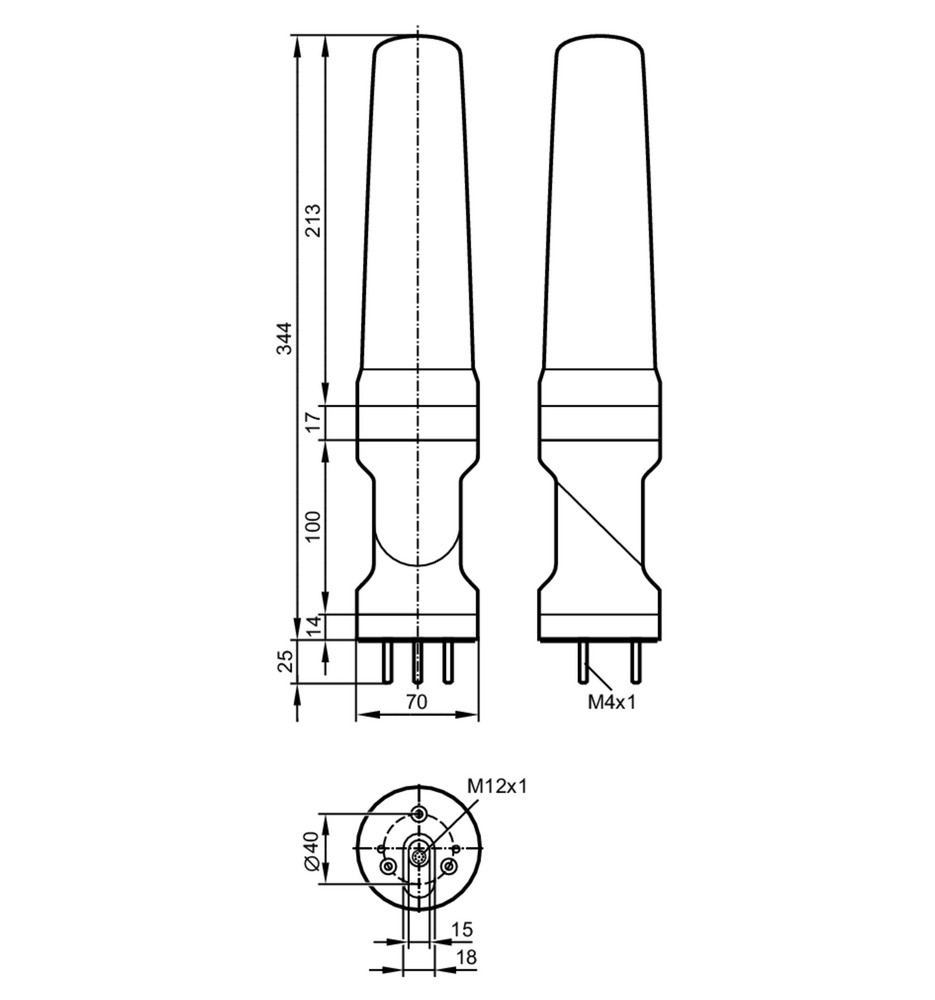

Типовые размеры

Схема подключения

электрическое подключение

1Цифровой вход светодиодный сегмент 5
2не используется
3Цифровой вход светодиодный сегмент 3
4Цифровой вход светодиодный сегмент 2
5напряжение питания
6Цифровой вход светодиодный сегмент 1
7Цифровой вход светодиодный сегмент 4
8IO-Link (C/Q)

Разъем: M12

Соединение
