Индуктивный датчик с IO-Link IM5172

Артикул: IM5172
Ожидается
Под заказ
Код товара IMC3020BFRKG/IO/US-100
  • Поделиться:
Индуктивный датчик с IO-Link IM5172
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA]10
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP/NPN
Функция выходного сигналанормально открытый / нормально закрытый; (по выбору)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Частота переключения DC [Hz]100
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон измерения [mm]2,1...21
Точка переключения IO-Link [mm]3,9...19,5
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,8 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]3...15
Отклонение от линейности аналогового выхода [%]± 2 %; (от предельного значения диапазона измерения)
Повторяемость аналогового выхода [%]± 1 %; (от предельного значения диапазона измерения)
Температурный коэфициент± 0,2 %/K; (от предельного значения диапазона измерения)
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
IO-Link ID прибора791d / 000317h
ПрофилиSmart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable
SIO режимда
Нужный тип портаA
Миним.время рабочего цикла [ms]3
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
MTTF [годы]632
Сертификат UL
Ta-25...70 °C
Enclosure typeType 1
напряжение питанияLimited Voltage/Current
Регистрационный номер ULA009
Номер файла ULE174191
Механические данные
Вес [g]147
КорпусПрямоугольный
Чувствительная поверхность5 положений по выбору
Монтажустановка заподлицо
Размеры [mm]40 x 40 x 54
материалPA (полиамид); резьба на штекере: латунь покрыт белой бронзой
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
SIO режим
выходная ступень питается токомсветодиод, жёлтый светит
Режим IO-Link
мишень в диапазоне измерениясветодиод, жёлтый светит
мишень вне диапазона измерениясветодиод, жёлтый мигает
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеРазъем: 1 x M12

— RU-RU — IM5172-00 — 04.08.2017

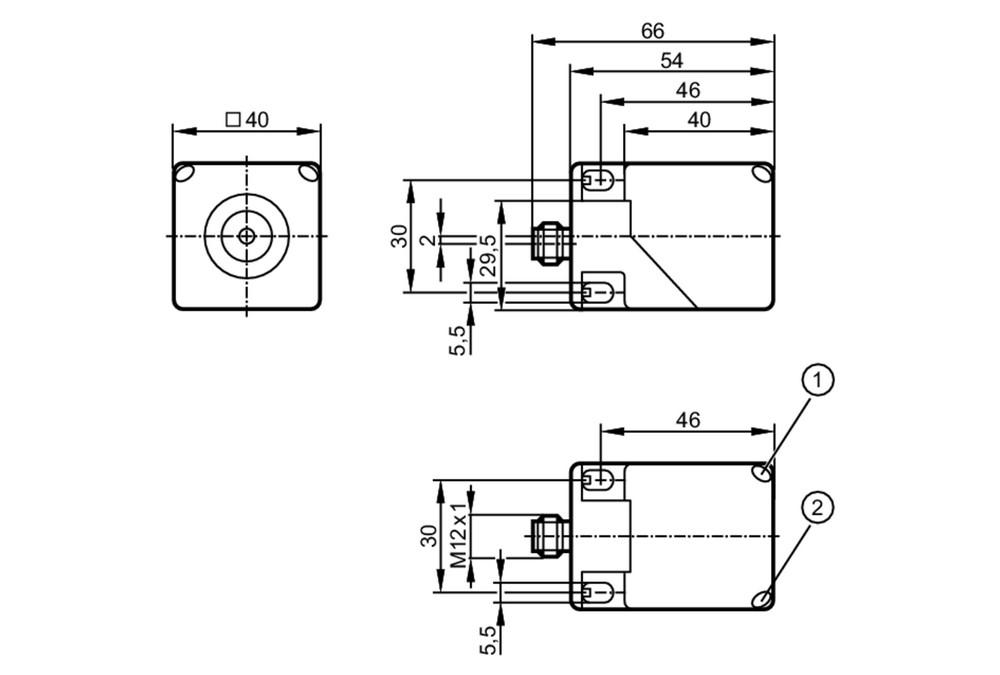

Типовые размеры

1 светодиод жёлтый

2 светодиод зелёный

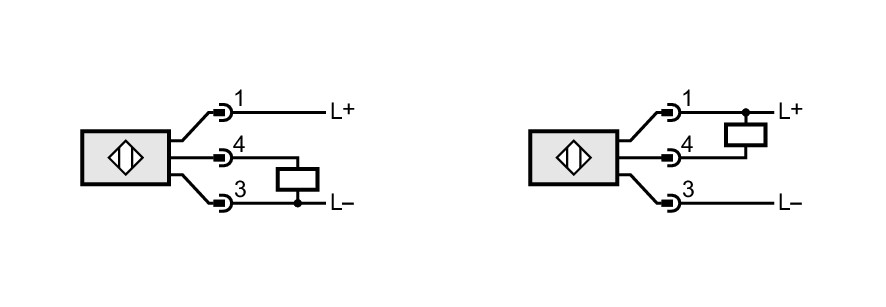

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12

Соединение

4:OUT / IO-Link
Заводская настройка : PNP / NO
