Индуктивный датчик с IO-Link IG6615

Артикул: IG6615
Ожидается
Под заказ
Код товара IGK3007BFRKG/IO/US-104
  • Поделиться:
Индуктивный датчик с IO-Link IG6615
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA]10
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP/NPN
Функция выходного сигналанормально открытый / нормально закрытый; (по выбору)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Частота переключения DC [Hz]300
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон измерения [mm]0,75...7,5
Точка переключения IO-Link [mm]1,4...7
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4
Гистерезис [% от Sr]3...15
Отклонение от линейности аналогового выхода [%]± 2 %; (от предельного значения диапазона измерения)
Повторяемость аналогового выхода [%]± 1 %; (от предельного значения диапазона измерения)
Температурный коэфициент± 0,3 %/K; (от предельного значения диапазона измерения)
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
IO-Link ID прибора791d / 000317h
ПрофилиSmart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable
SIO режимда
Нужный тип портаA
Миним.время рабочего цикла [ms]3
Условия эксплуатации
Температура окружающей среды [°C]-40...85
Степень защитыIP 65; IP 66; IP 67; IP 68; IP 69K
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
Виброустойчивость
EN 60068-2-6 Fc20 г (10...3000 Hz) / 50 циклов качания частоты; 1 октава в минуту в 3 осях
Ударопрочность
EN 60068-2-27 Ea100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям
Постоянная ударопрочность
EN 60068-2-29 Eb40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям
Быстрые изменения температуры
EN 60068-2-14 NaTA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = 10 с; 50 циклов
MTTF [годы]672
Сертификат UL
Ta-25...70 °C
Enclosure typeType 1
напряжение питанияLimited Voltage/Current
Регистрационный номер ULA008
Номер файла ULE174191
Механические данные
Вес [g]47,7
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M18 x 1 / L = 60
Обозначение резьбыM18 x 1
материаллатунь покрыт белой бронзой; активная поверхность: PBT (полибутилентерефталат) оранжевый; светодиодное окно: PEI; крепежные гайки: латунь покрыт белой бронзой
Дисплеи / Элементы управления
Дисплей
Состояние выхода4 x светодиод, жёлтый
SIO режим
выходная ступень питается токомсветодиод, жёлтый светит
Режим IO-Link
мишень в диапазоне измерениясветодиод, жёлтый светит
мишень вне диапазона измерениясветодиод, жёлтый мигает
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
Разъем: 1 x M12

— RU-RU — IG6615-00 — 02.08.2017

Типовые размеры

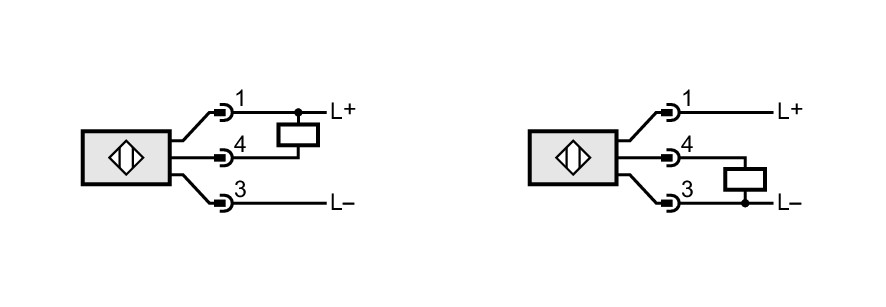

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12

4:OUT / IO-Link
