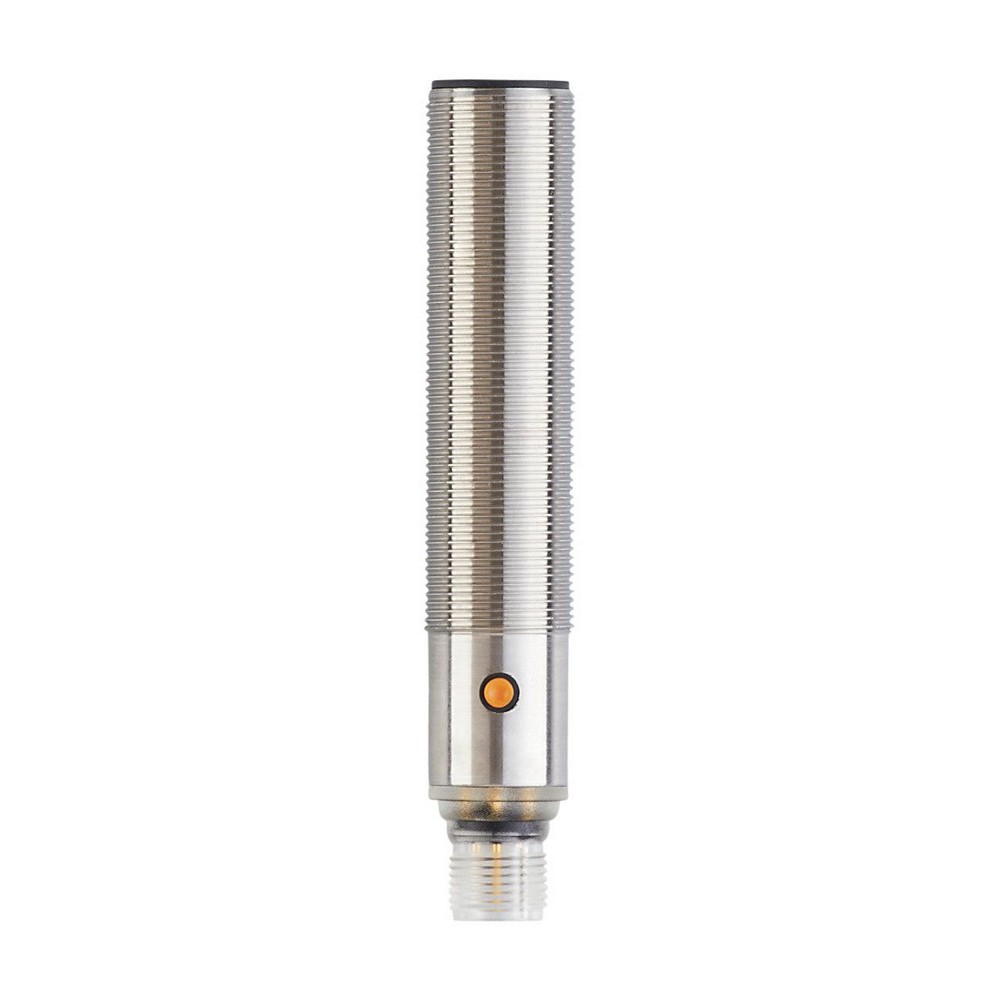

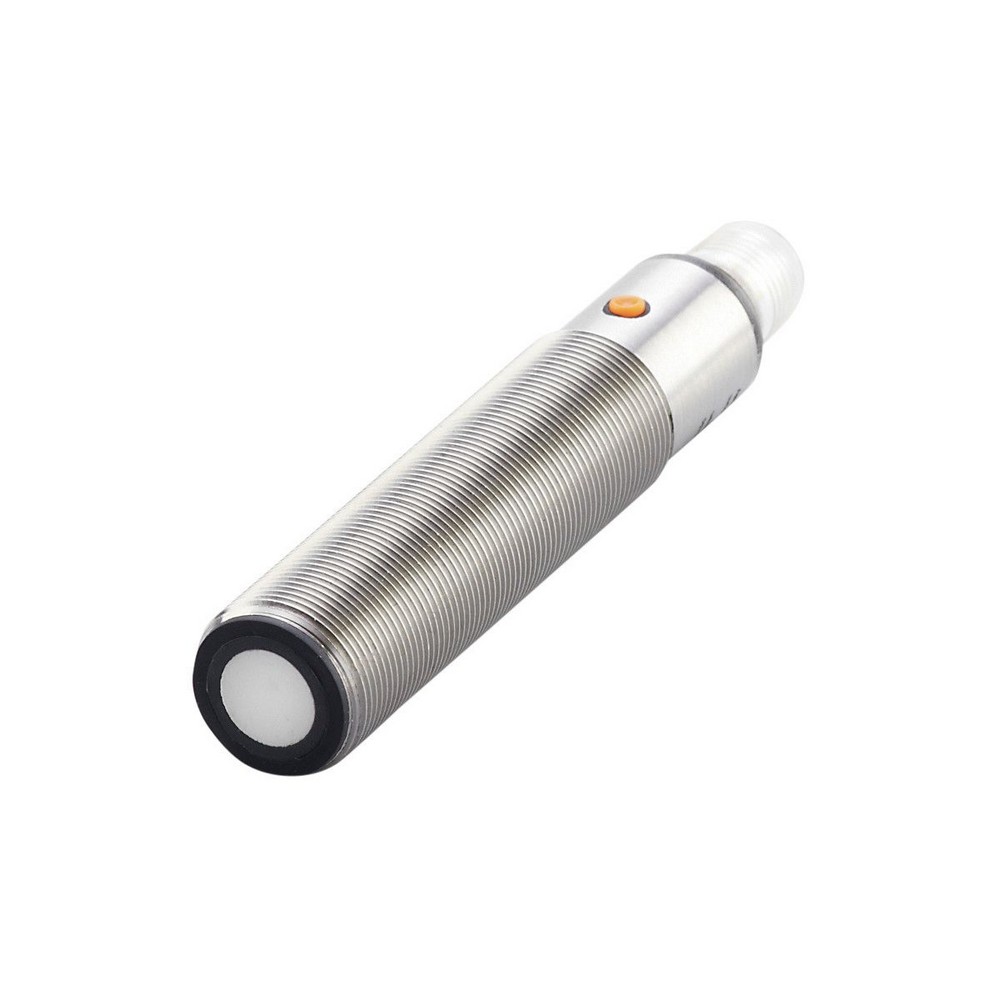

Ультразвуковой датчик UGT520

Артикул: UGT520

Ожидается

Под заказ

Код товара	UGA02200F2KG/US

Описание

Электронные данные

Рабочее напряжение [V]

10...30 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

0,3

Преобразователь частоты [kHz]

200

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Электрическое исполнение

NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый; (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,2

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

Количество аналоговых выходов

Аналоговый выход по напряжению [V]

0...10

Мин. сопротивление нагрузки []

3000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

200...2200

Слепая зона [mm]

200

Цилиндрический угол обзора [°]

8; (±2)

Гистерезис диапазона обнаружения [mm]

Макс. отклонение от 90° угла датчик/объект [°]

± 4

Точность/ погрешность

Примечания о точности / отклонении

The indicated values are reached after a warm-up time of min. 20 minutes

Температурная компенсация

да

Гистерезис [%]

Смещение точки переключения [%]

-2...2

Отклонение от линейности аналогового выхода [%]

Условия эксплуатации

Температура окружающей среды [°C]

-20...70

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / пластмасса
	8 kV AD / Металл
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011	класс A

Виброустойчивость


EN 60068-2-6 Fc	(10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц

Ударопрочность


EN 60068-2-27 Ea	да

MTTF [годы]

125

Механические данные

Вес [g]

101

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 97,5

Обозначение резьбы

M18 x 1

материал

нерж. сталь (1.4404 / 316L); PA (полиамид); эпоксидная керамика

Дисплеи / Элементы управления

Дисплей


Состояние выхода	2 светодиод, жёлтый
эхо	1 светодиод, зелёный

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2, нерж.сталь

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

1:	Расстояние
2:	Диапазон контроля
3:	график при включении / выключении
4:	Мишень 200 x 200 mm
5:	50% от объекта в зоне обнаружения
6:	Порог срабатывания выхода

Типовые размеры

1 Светодиоды

2 Кнопка обучения "Teach"

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
