Ультразвуковой датчик UGR500

Артикул: UGR500
Ожидается
Под заказ
Код товара UGA01600EOKG/IO-LINK/US
  • Поделиться:

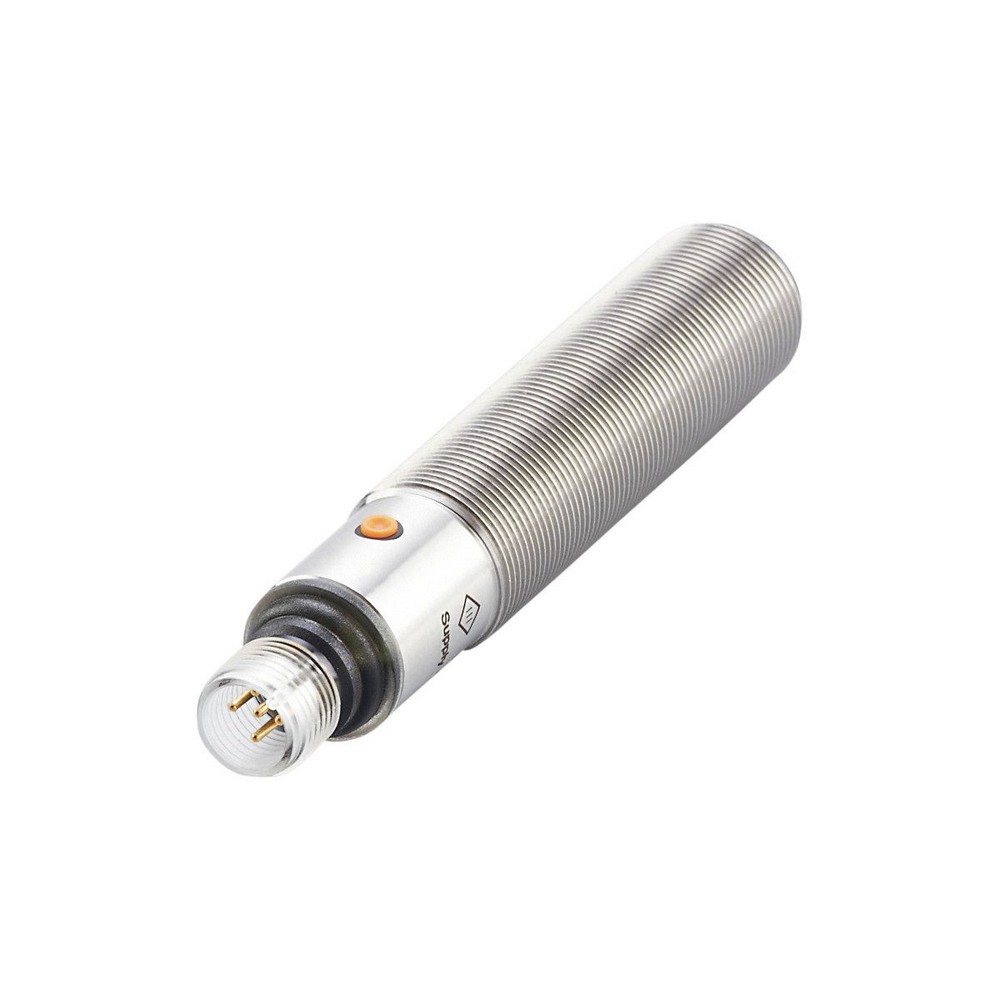

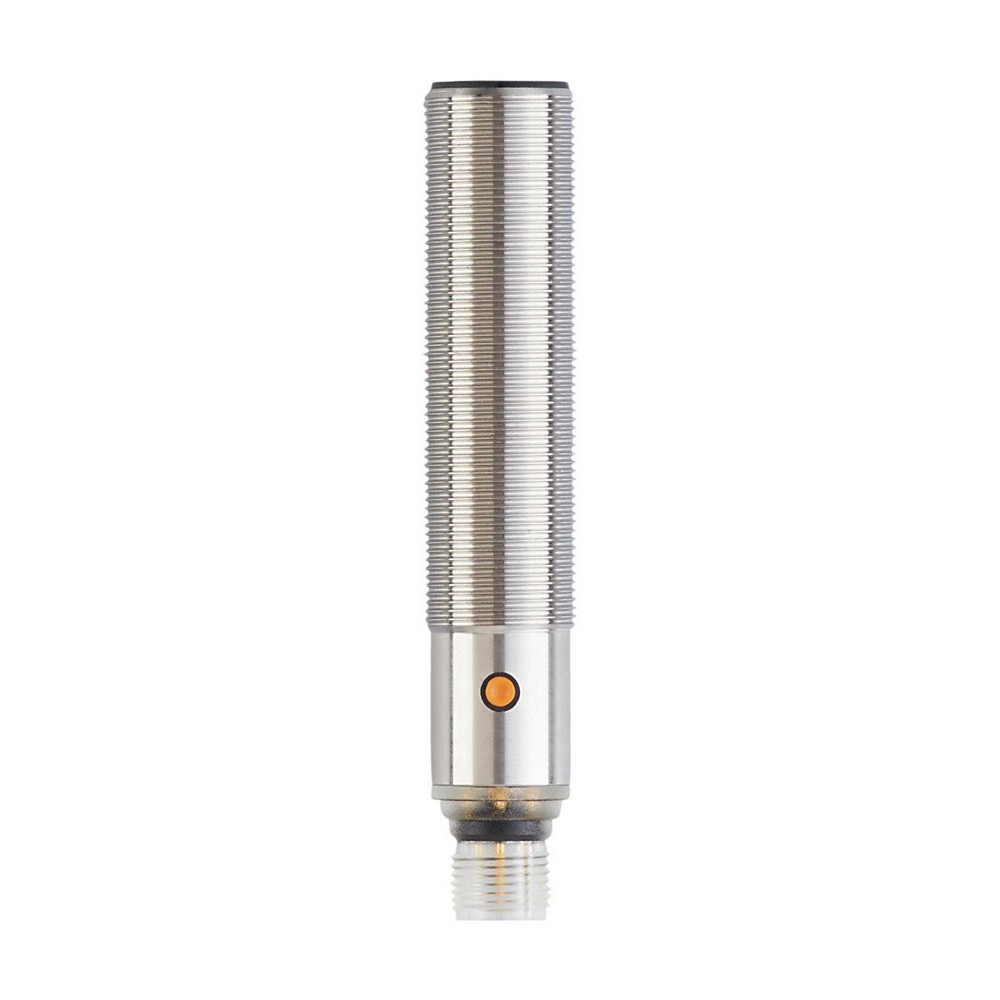

Ультразвуковой датчик UGR500
Электронные данные
Рабочее напряжение [V]10...30 DC; ("supply class 2" согласно cULus)
Потребление тока [mA]55
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 0,5
Преобразователь частоты [kHz]230
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 1
Выходы
Общее количество выходов1
Электрическое исполнениеPNP
Количество цифровых выходов1
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,2
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Частота переключения DC [Hz]2
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]250...1600
Цилиндрический угол обзора [°]±8
Гистерезис диапазона обнаружения [mm] 1
Макс. отклонение от 90° угла датчик/объект [°]± 4
Точность/ погрешность
Примечания о точности / отклоненииThe indicated values are reached after a warm-up time of min. 20 minutes
Температурная компенсацияда
Гистерезис [%] 1
Смещение точки переключения [%]-2...2
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
ПрофилиSmart Sensor: Process Data Variable; Device Identification
SIO режимда
Нужный тип портаA
Миним.время рабочего цикла [ms]3,2
Условия эксплуатации
Температура окружающей среды [°C]-20...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / пластмасса
8 kV AD / Металл
EN 61000-4-3 ВЧ излучение3 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость3 V
EN 55011класс A
Виброустойчивость
EN 60068-2-6 Fc(10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц
Ударопрочность
EN 60068-2-27 Eaда
MTTF [годы]163
Механические данные
Вес [g]101,5
КорпусРезьбовой корпус
Размеры [mm]M18 x 1 / L = 97,5
Обозначение резьбыM18 x 1
материалнерж. сталь (1.4404 / 316L); PA (полиамид); эпоксидная керамика
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 светодиод, жёлтый
эхо1 светодиод, зелёный
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2, нерж.сталь
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
диаграммы и графики
Кривая отклика
1:Расстояние
2:звуковой луч
3:Мишень 200 x 200 mm
4:Мишень O 25 mm
5:Отражатель

— RU-RU — UGR500-01 — 13.09.2016

Типовые размеры

1 Светодиоды

2 Кнопка обучения "Teach"

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
