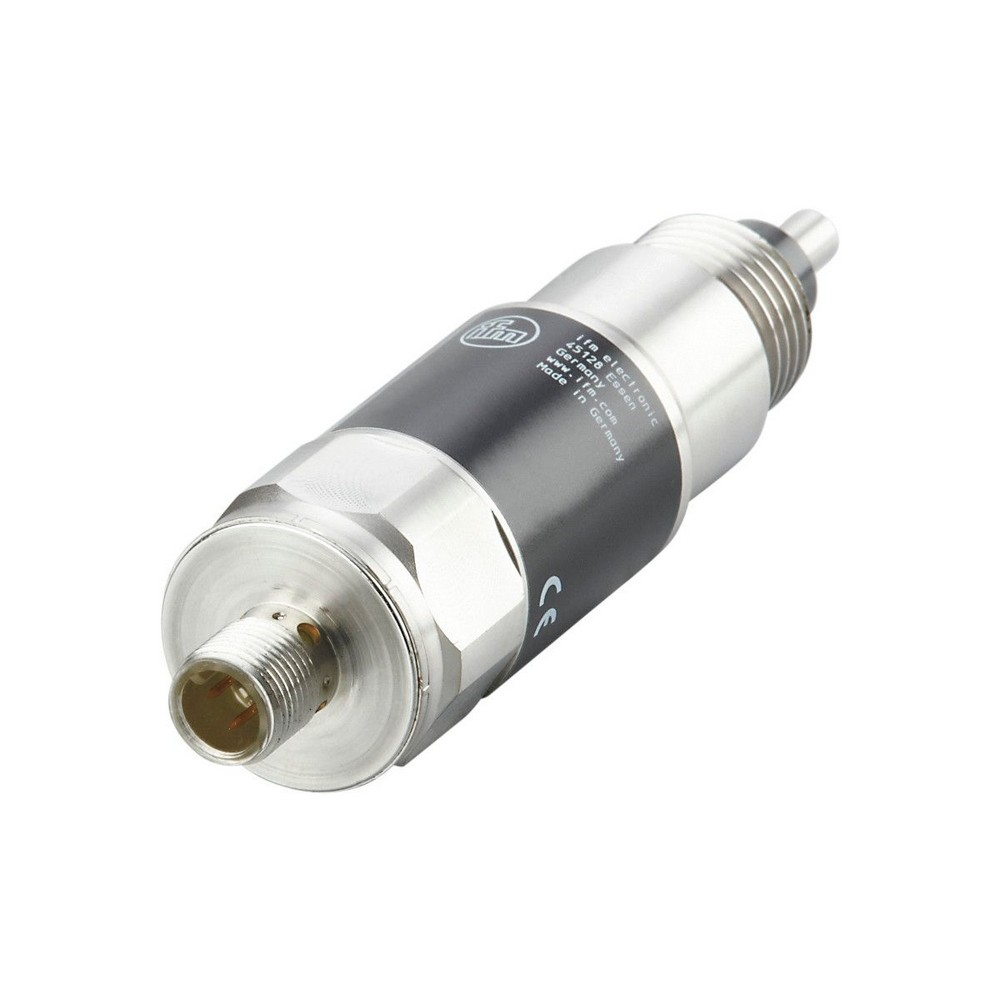

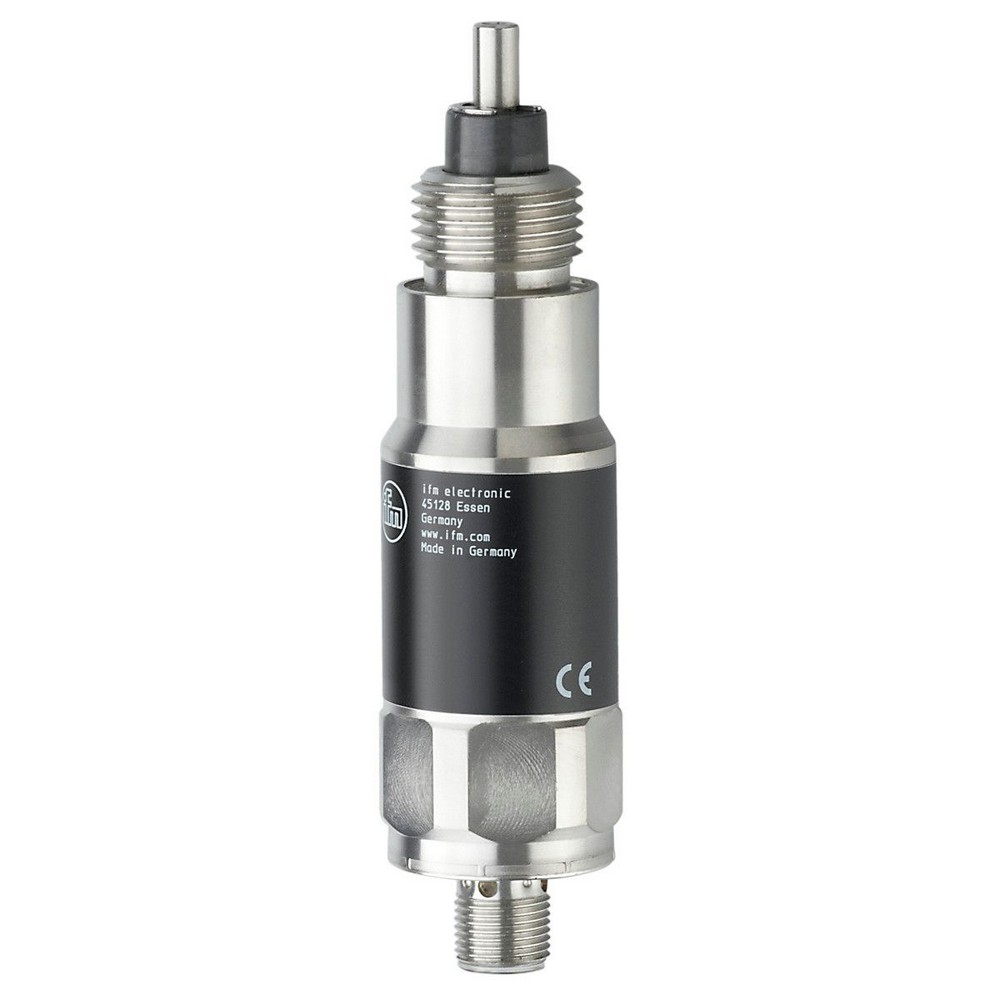

Магнитные датчики с двумя точками переключения для диагностики тормоза M95008

Артикул: M95008

Ожидается

Под заказ

Код товара	M9G4015PARKG/A/US

Магнитные датчики с двумя точками переключения для диагностики тормоза M95008

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC; ("supply class 2" согласно cULus)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Функция выходного сигнала

2 x норм. открытых комм. выхода

Макс. падение напряжения коммутационного выхода DC [V]

5,4

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

0,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

0,5

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон измерения [mm]

17...32

Точность/ погрешность

Гистерезис [mm]

0,1

Условия эксплуатации

Температура окружающей среды [°C]

-40...70

Степень защиты

IP 20; IP 67; (сторона плунжера: IP 20; сторона разъема: IP 67)

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011 излучение	класс B

MTTF [годы]

349

Сертификат UL


Регистрационный номер UL	C001

Механические данные

Вес [g]

220,7

Материал

латунь покрыт белой бронзой; корпус разъемного соединения: PA (полиамид); плунжер: нерж.сталь

Момент затяжки [Nm]

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, красный OUT 1
Состояние выхода	4 x 90° светодиод, жёлтый OUT 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

Типовые размеры

1 обучение положения максимальный

2 обучение положения минимальный

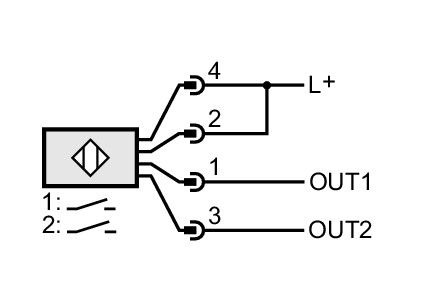

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
