Магнитные датчики с двумя точками переключения для диагностики тормоза M95009

Артикул: M95009

Ожидается

Под заказ

Код товара	M9G4085PARKG/A/US

Магнитные датчики с двумя точками переключения для диагностики тормоза M95009

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC; ("supply class 2" согласно cULus)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Функция выходного сигнала

2 x нормально закрытый, 1 x нормально открытый

Макс. падение напряжения коммутационного выхода DC [V]

5,4

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

0,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

0,5

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон измерения [mm]

52...137

Точность/ погрешность

Гистерезис [mm]

0,5

Условия эксплуатации

Температура окружающей среды [°C]

-40...70

Степень защиты

IP 20; IP 67; (сторона плунжера: IP 20; сторона разъема: IP 67)

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011 излучение	класс B
IEC 60255-5	4 kV линейное, Ri: 500 Ом

MTTF [годы]

277

Сертификат UL


Регистрационный номер UL	C002

Механические данные

Вес [g]

686,2

Размеры [mm]

O 40

Материал

латунь покрыт белой бронзой; корпус разъемного соединения: PA (полиамид); плунжер: нерж.сталь

Момент затяжки [Nm]

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, жёлтый OUT 1
Состояние выхода	4 x 90° светодиод, красный OUT 3

Примечания


Заводская настройка прибора: все выходы / светодиоды вкл./выкл. / мигают

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

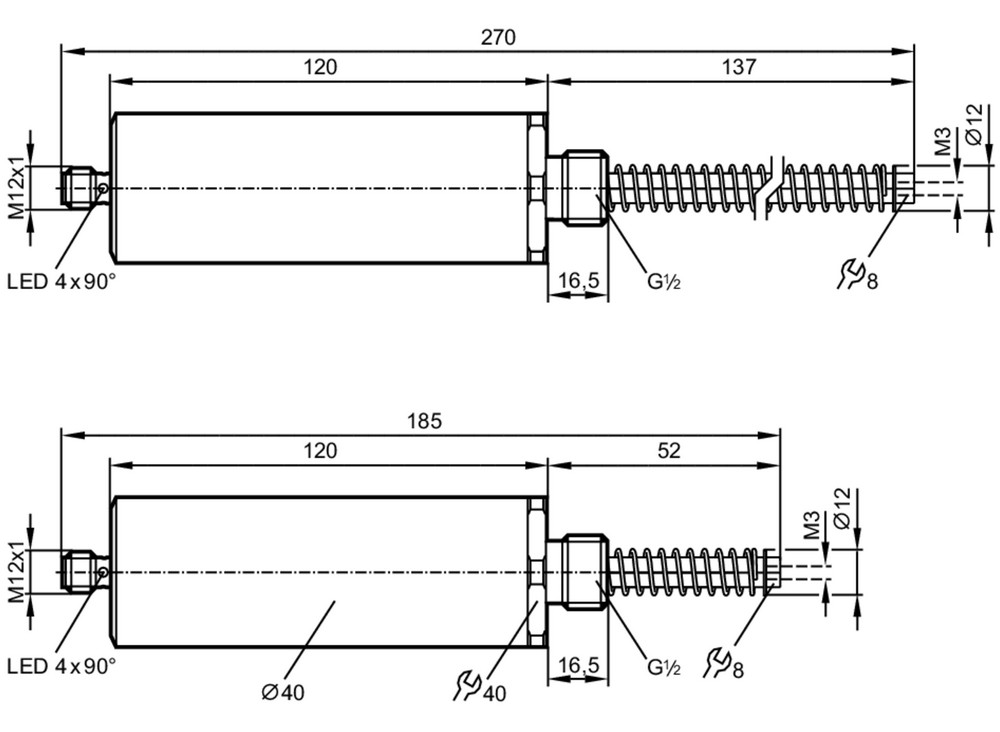

Типовые размеры

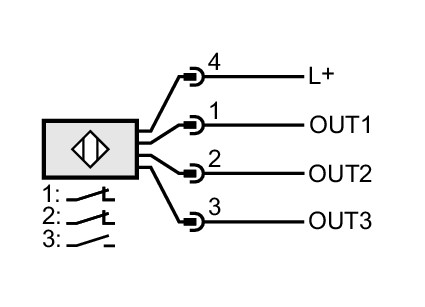

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:	locked
OUT2:	partly locked
OUT3:	unlocked
