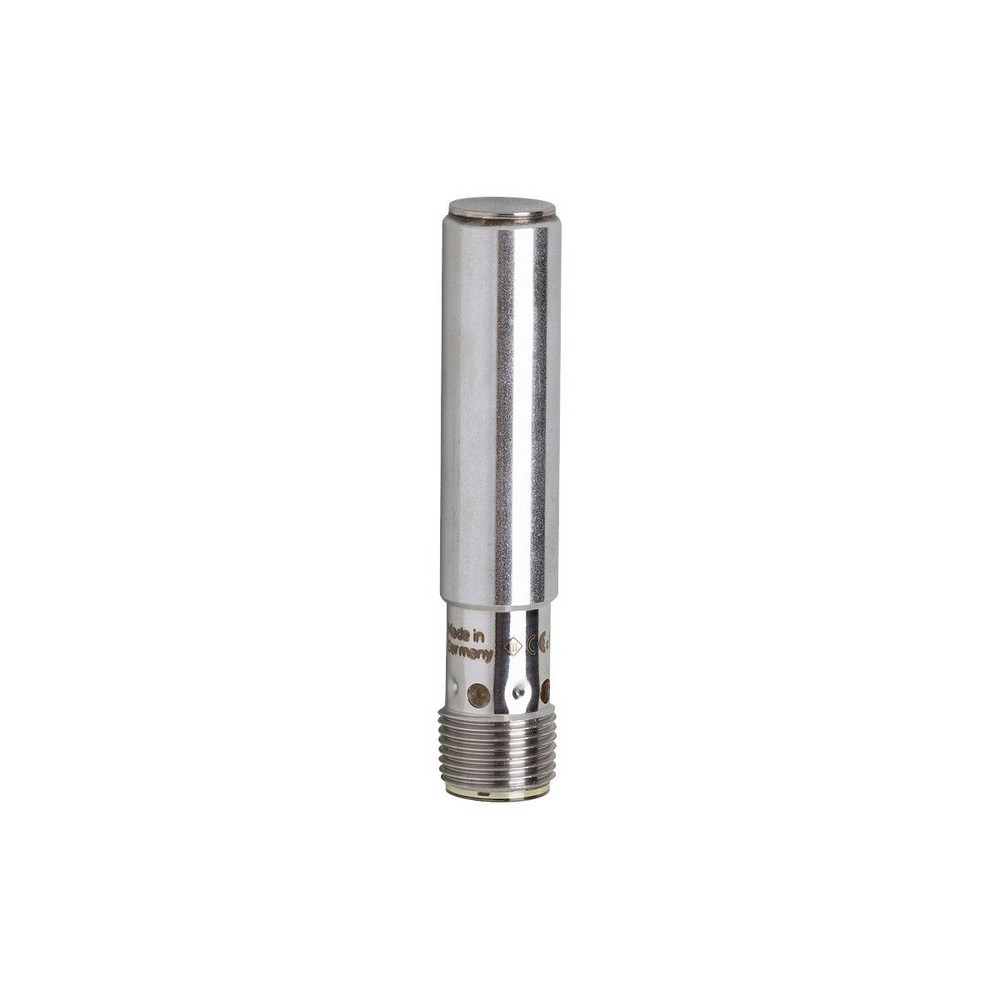

Магнитный датчик в цельнометаллическом корпусе MFT204

Артикул: MFT204

Ожидается

Под заказ

Код товара	MFG3060-BPKG/AM/V4A/G/US

Магнитный датчик в цельнометаллическом корпусе MFT204

Описание

Приложение

Предел прочности по давлению [bar]

100

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

5000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

60; (относительно магнита M 4.0)

Порог чувствительности [mT]

1,3

Точность/ погрешность

Гистерезис [% от Sr]

1...10

Условия эксплуатации

Температура окружающей среды [°C]

0...100

Степень защиты

IP 65; IP 68; IP 69K

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B
DIN ISO 11452-2	100 V/m

Механические данные

Вес [g]

21,5

Корпус

Цилиндрический

Размеры [mm]

O 12 / L = 60

Материал

корпус: нерж. сталь (1.4404 / 316L); активная поверхность: нерж. сталь (1.4404 / 316L)

Цельнометаллический корпус

да

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

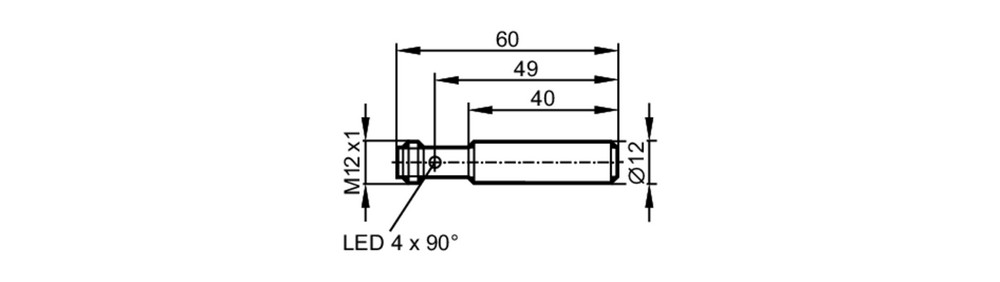

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
