Магнитно-индуктивный датчик ME5011

Артикул: ME5011
Ожидается
Под заказ
Код товара MEB3060-BPKG/PH
  • Поделиться:

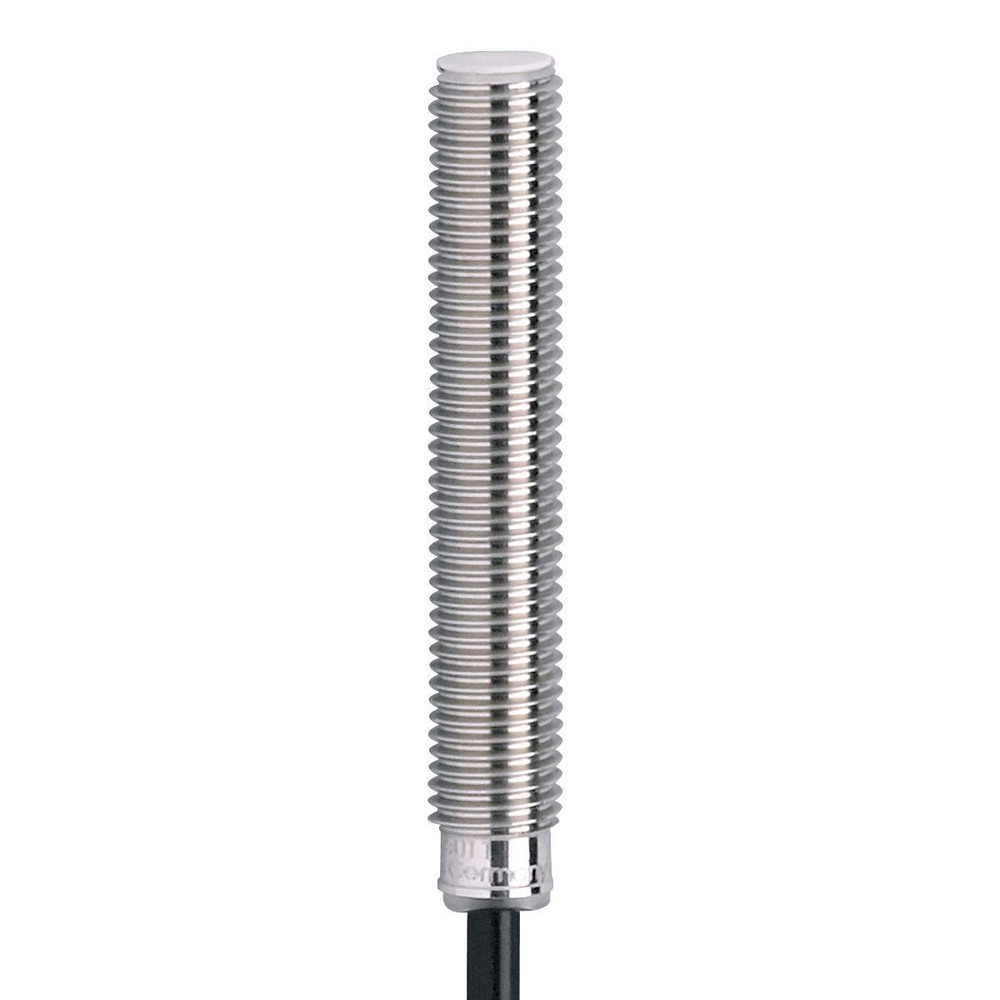

Магнитно-индуктивный датчик ME5011
Электронные данные
Рабочее напряжение [V]10...30 DC; ("supply class 2" согласно cULus)
Потребление тока [mA] 10
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]5000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]60; (относительно магнита M 4.0)
Порог чувствительности [mT]1,2
Точность/ погрешность
Гистерезис [% от Sr]1...10
Условия эксплуатации
Температура окружающей среды [°C]-25...75
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
MTTF [годы]3052
Механические данные
Вес [g]68
КорпусРезьбовой корпус
Размеры [mm]M8 x 1 / L = 50
Обозначение резьбыM8 x 1
Материалкорпус: нерж. сталь (1.4404 / 316L); активная поверхность: PBT (полибутилентерефталат) оранжевый
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 2 m, PUR / PVC; 3 x 0,14 mm

— RU-RU — ME5011-00 — 06.01.2009

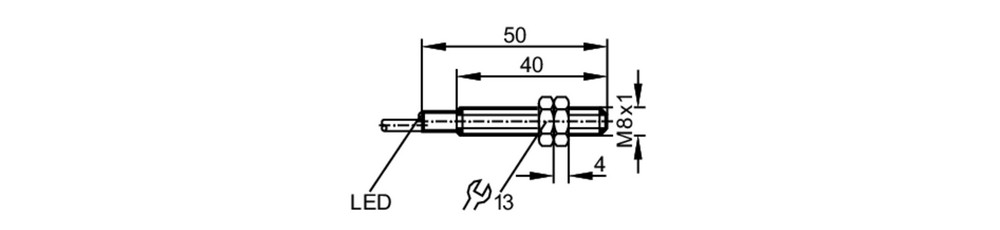

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, PUR / PVC; 3 x 0,14 mm

Соединение

Цвета жил :
BK =черный
BN =коричневый
BU =синий
