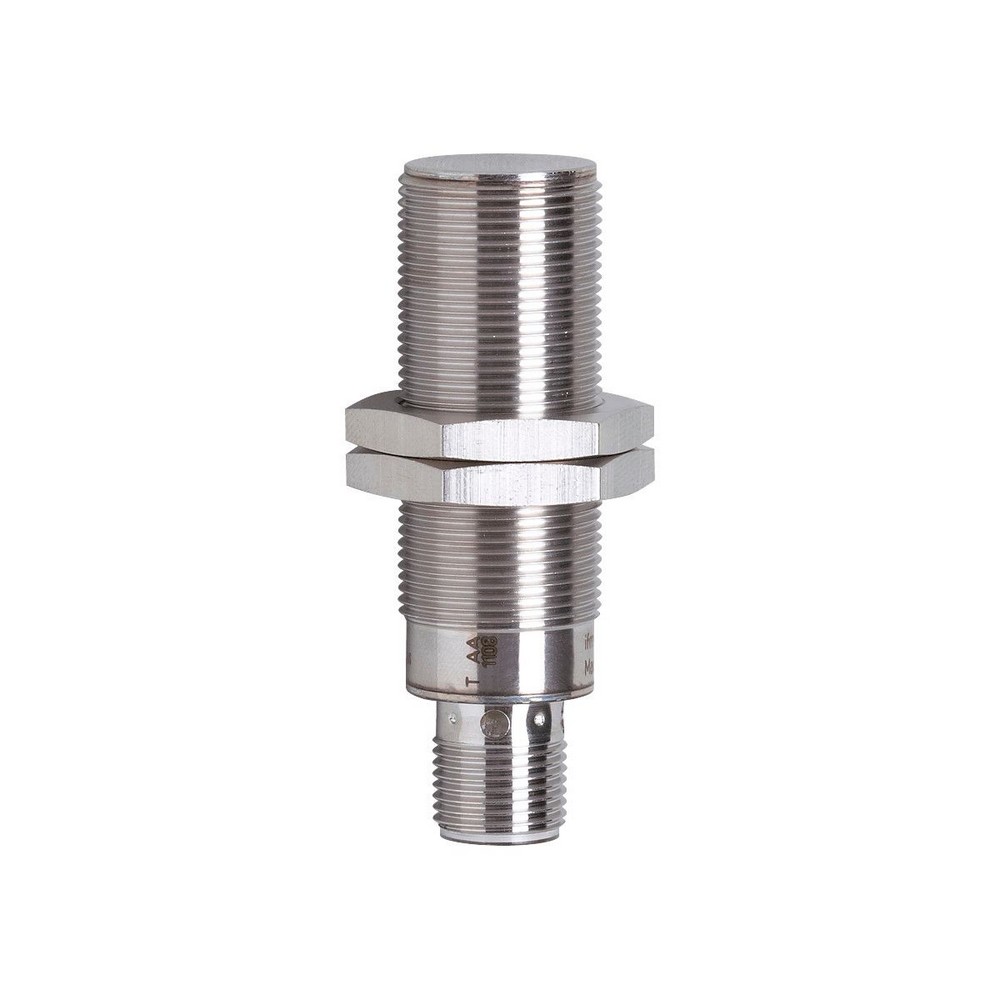

Магнитный датчик в цельнометаллическом корпусе MGT203

Артикул: MGT203

Ожидается

Под заказ

Код товара	MGK3070-BPKG/AM/V4A/G/US

Магнитный датчик в цельнометаллическом корпусе MGT203

Описание

Приложение

Предел прочности по давлению [bar]

100

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

5000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

70; (относительно магнита M 4.0)

Порог чувствительности [mT]

0,9

Точность/ погрешность

Гистерезис [% от Sr]

1...10

Условия эксплуатации

Температура окружающей среды [°C]

0...100

Степень защиты

IP 65; IP 68; IP 69K

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B
DIN ISO 11452-2	100 V/m

Механические данные

Вес [g]

49,3

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 60

Обозначение резьбы

M18 x 1

Материал

корпус: нерж. сталь (1.4404 / 316L); активная поверхность: нерж. сталь (1.4404 / 316L); крепежные гайки: нерж.сталь; разъем: PEI

Цельнометаллический корпус

да

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
