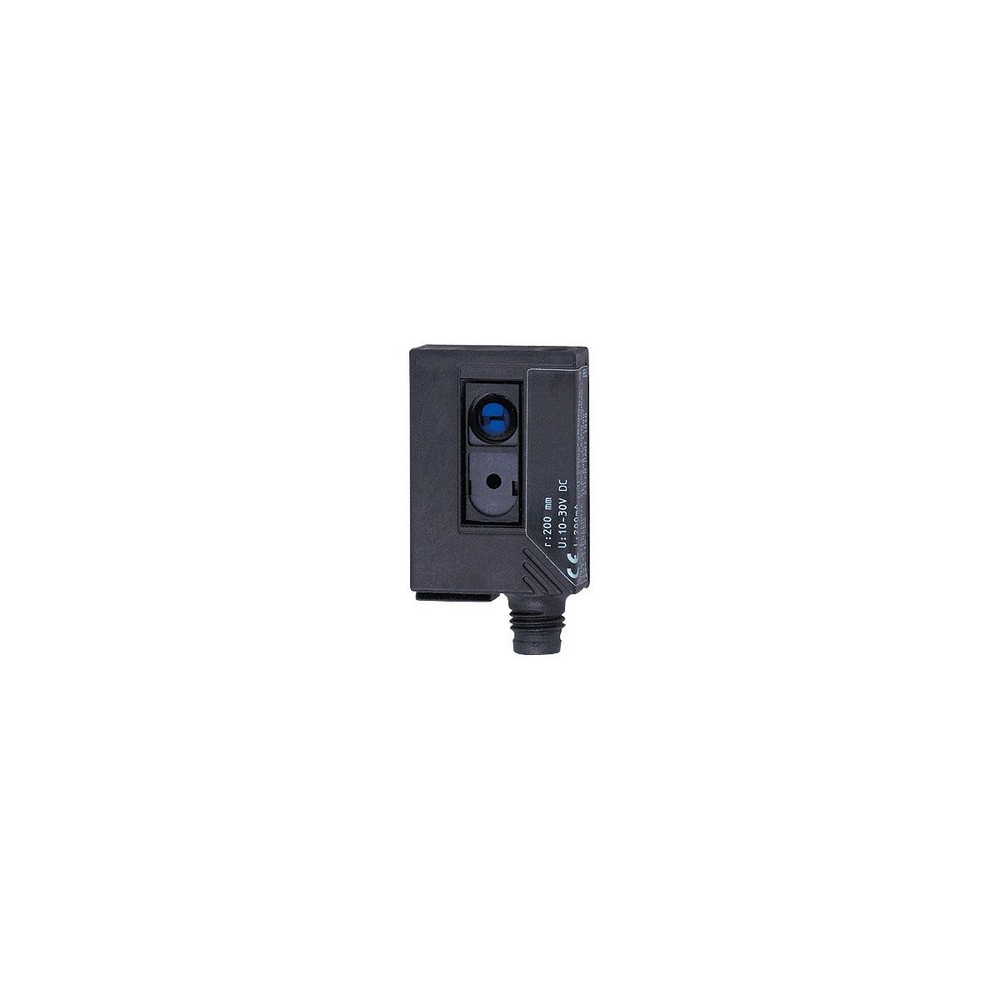

Лазерный датчик диффузного отражения OJ5057

Артикул: OJ5057

Ожидается

Под заказ

Код товара	OJHLFNKG/FO/AS

Лазерный датчик диффузного отражения OJ5057

Описание

Приложение

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Станд. срок службы [h]

50000

Выходы

Электрическое исполнение

NPN

Функция выходного сигнала

Режим срабатывания на свет / затемнение; (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон [mm]

7...150; (белая бумага 200 x 200 mm 90 % отражение)

Настраиваемый диапазон

да

Диаметр наименьшего обнаруживаемого объекта [mm]

0,8

Макс. диаметр светового пятна [mm]

0,8

Доступно подавление заднего фона

да

Условия эксплуатации

Температура окружающей среды [°C]

-10...60

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

Лазерная защита класса

1; (IEC 60825-1 : 2007; Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.)

MTTF [годы]

516

Механические данные

Вес [g]

41,1

Корпус

Прямоугольный

Размеры [mm]

35 x 24 x 11

материал

корпус: ABS; зажимное приспособление: отливка из цинка; светодиодное окно: SEPS; Кнопка для программирования: SEPS

Материал линз


PMMA

Насадка на линзы

Фронтальная оптика

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Электронная блокировка

да

Принадлежности

Принадлежности (поставляются в комплекте)


Основной крепеж: 1 x, E20964
болты: 2 x x M3 x 16
пружинная шайба: 2 x
гайки: 2 x

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M8

диаграммы и графики

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

линия точности

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =	объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =	объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

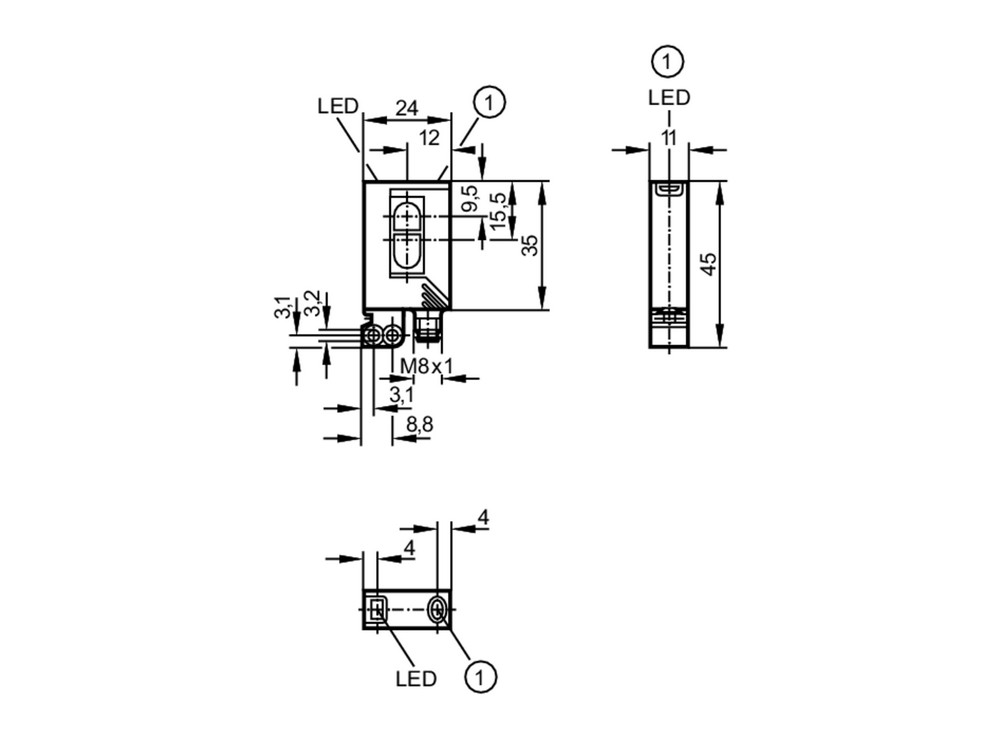

Типовые размеры

1 Кнопка для программирования

Приёмник за верхней линзой

излучатель за нижней линзой

Схема подключения

электрическое подключение

Разъем: 1 x M8

Соединение
