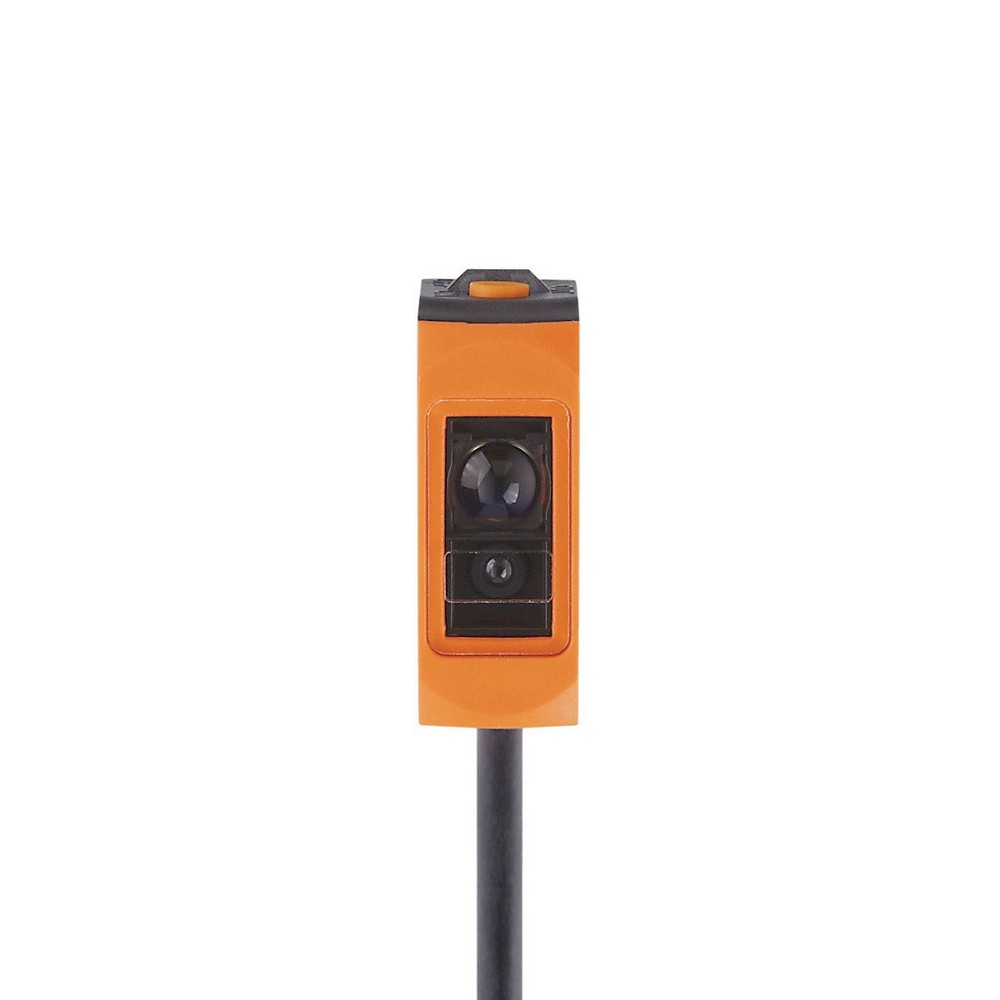

датчик диффузного отражения с функцией подавления заднего фона O6H703

Артикул: O6H703

Ожидается

Под заказ

Код товара	O6HLFNKG

датчик диффузного отражения с функцией подавления заднего фона O6H703

Описание

Приложение

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

16; (24 V)

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Выходы

Электрическое исполнение

NPN

Функция выходного сигнала

Режим срабатывания на свет / затемнение; (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

0,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Диапазон контроля

Диапазон [mm]

1...100; (белая бумага 200 x 200 mm)

Диапазон для белого объекта (90 % отражение) [mm]

1...100

Диапазон для серого объекта (18 % отражение) [mm]

8...100

Диапазон для черного объекта (6 % отражение) [mm]

12...100

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

IO-Link ID прибора

526 d / 00020E h

Профили

Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable

SIO режим

да

Нужный тип порта

Условия эксплуатации

Температура окружающей среды [°C]

-10...60

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите


Внимание:	лазер
класс лазера:	1
IEC 60825-1:2007
IEC 60825-1:2014

MTTF [годы]

513

Механические данные

Вес [g]

60,1

Корпус

Прямоугольный

Размеры [mm]

35,4 x 13 x 21

материал

корпус: ABS; PPSU; Уплотнение: EPDM

Материал линз


PMMA

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 2 m, PUR (полиуретан), черный, O 3,7 mm; 3 x 0,25 mm

диаграммы и графики

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =	объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =	объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

Другие данные

Повторяемость / точность: 6

	Повторяемость измеряемых значений
Abstand	белый (отражение 90 %)	чёрный (6%...90% отражение)
20 mm	0,1 mm	0,5 mm
50 mm	0,2 mm	1,0 mm
100 mm	0,5 mm	2,0 mm

	Точность
Abstand	белый (отражение 90 %)	чёрный (6%...90% отражение)
20 mm	± 0,6 mm	± 0,9 mm
50 mm	± 1,5 mm	± 2,0 mm
100 mm	± 3,0 mm	± 4,0 mm

Значения при
Внешнее освещение на объекте	< 10 klx
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10
IO-Link - режим измерения

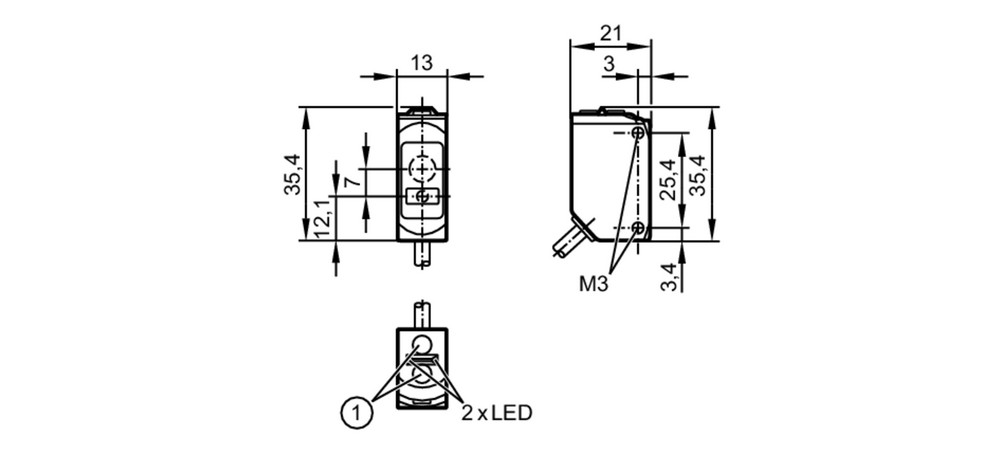

Типовые размеры

1 Кнопки для программирования

Приёмник за верхней линзой , излучатель за нижней линзой

Схема подключения

электрическое подключение

Кабель: 2 m, PUR (полиуретан), черный, O 3,7 mm; 3 x 0,25 mm
