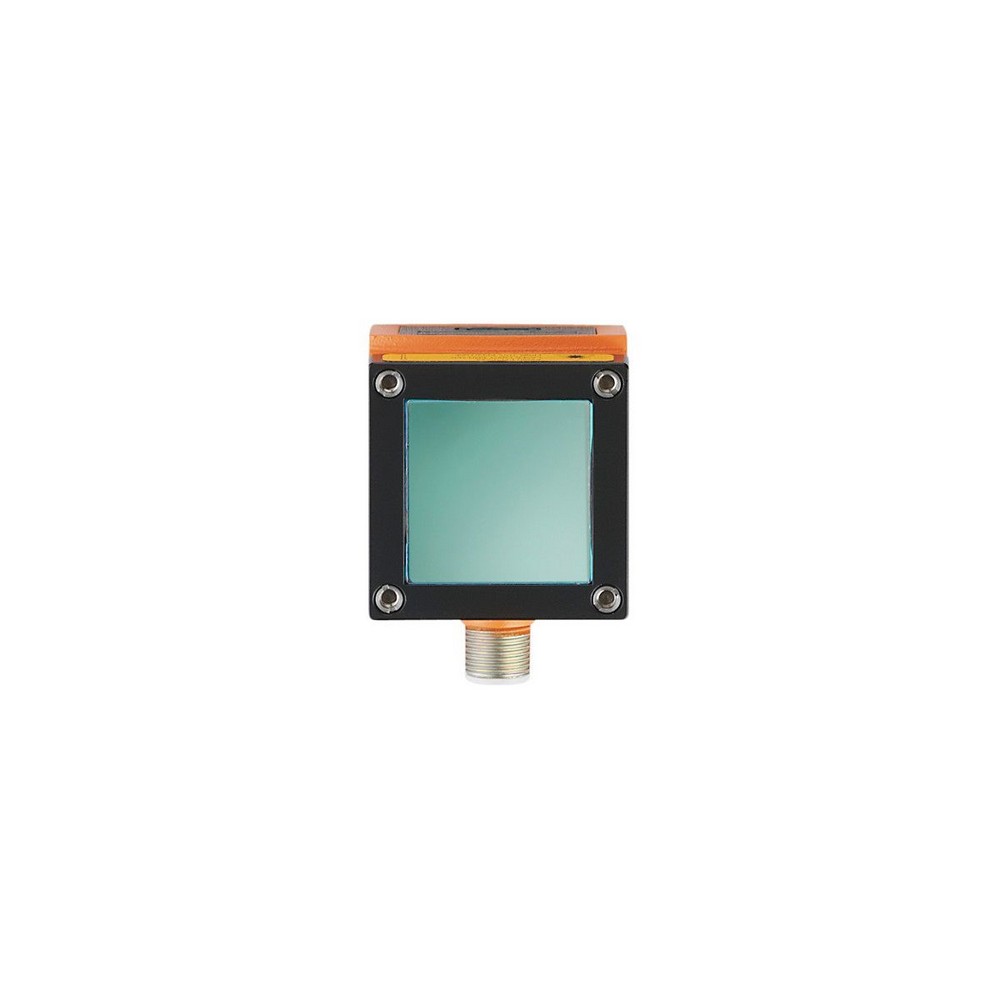

Оптический датчик уровня O1D300

Артикул: O1D300
Ожидается
Под заказ
Код товара O1DLF3KG/IO-LINK
  • Поделиться:
Оптический датчик уровня O1D300
Электронные данные
Рабочее напряжение [V]18...30 DC; ("supply class 2" согласно cULus)
Потребление тока [mA] 150
Класс защитыIII
Защита от переполюсовкида
Станд. срок службы [h]50000
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (программируемый)
Макс. допустимая токовая нагрузка на каждый выход [mA]200
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (IEC 61131-2)
Наиб.нагрузка []250
Аналоговый выход по напряжению [V]0...10; (IEC 61131-2)
Мин. сопротивление нагрузки []5000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Макс. ширина светового пятна [mm]15
Макс. высота светового пятна [mm]15
Размеры светового пятна по отношению к 10 m
Подавление заднего фона [m]10...100
Диапазон измерения/настройки
Диапазон измерения [m]0,2...10; (белая бумага 200 x 200 mm 90 % отражение)
Частота дискретизации [Hz]1...33
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38.4 kBaud)
Стандарт SDCIIEC 61131-9
IO-Link проверка1.1
IO-Link ID прибора813 d / 00 03 2Dh
ПрофилиSmart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]6
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
Лазерная защита класса2
Примечание к лазерной защите
Внимание:лазер
Мощность:<= 4,0 mW
Длина волны:650 nm
импульс:1,3 ns
Не смотрите пристально в луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN 60825-1:2014-05
MTTF [годы]107
Механические данные
Вес [g]325,5
КорпусПрямоугольный
Размеры [mm]59 x 42 x 52
материалкорпус: отливка из цинка; фронтальная оптика: стекло; светодиодное окно: PC
Насадка на линзыБоковая оптика
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
режим работысветодиод, зелёный
расстояние, программированиебуквенно-цифровой дисплей, 4-значный
Принадлежности
Принадлежности (необязательные)
Защитный кожух, E21133
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
Другие данные
ПараметрНастройка параметров в пределахЗаводская настройка
Unicm, m, inchcm
OU1Hno, Hnc, Fno, FncHno
SP1 [cm]20,0...999,5100,0
rP1 [cm]20,0...999,580,0
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2 [cm]20,0...999,5200,0
rP2 [cm]20,0...999,5180,0
ASP [cm]20,0...999,50
AEP [cm]20,0...999,5979,5
dr1 [s]0...0,1...50
dr2 [s]0...0,1...50
FOU1ON ; OFFOFF
FOU2ON ; OFFOFF
dFO [s]0...0,1...50
EMP [cm]20,0...999,520,0
cMEd [cm]20,0...999,5-
dISON ; OFFON
mEAn [s]OFF ; 1...60OFF
rATE [Hz]1...3315
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
20,0...100,0 cm± 0,45 cm± 0,6 cm± 1,5 cm± 1,6 cm
100,0...200,0 cm± 0,5 cm± 0,8 cm± 1,5 cm± 1,8 cm
200,0...400,0 cm± 1,6 cm± 1,9 cm± 2,5 cm± 3,0 cm
400,0...600,0 cm± 2,4 cm± 3,3 cm± 3,5 cm± 4,5 cm
600,0...1000,0 cm± 5,0 cm± 6,5 cm
Частота дискретизации15Hz
Внешнее освещение на объекте< 40 klx
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
20,0...200,0 cm± 1,4 cm± 1,4 cm± 2,4 cm± 2,4 cm
200,0...400,0 cm± 2,5 cm± 3,0 cm± 3,5 cm± 4,0 cm
400,0...600,0 cm± 3,1 cm± 4,5 cm± 4,1 cm± 5,5 cm
600,0...1000,0 cm± 6,0 cm± 7,0 cm
Частота дискретизации15Hz
Внешнее освещение на объекте40...100 klx
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
20,0...100,0 cm± 0,4 cm± 0,45 cm± 1,4 cm± 1,5 cm
100,0...200,0 cm± 0,45 cm± 0,6 cm± 1,5 cm± 1,6 cm
200,0...400,0 cm± 1,35 cm± 1,4 cm± 2,3 cm± 2,4 cm
400,0...600,0 cm± 1,9 cm± 2,1 cm± 2,9 cm± 3,1 cm
600,0...1000,0 cm± 3,7 cm± 4,7 cm
Частота дискретизации1 Hz
Внешнее освещение на объекте< 40 klx
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
20,0...200,0 cm± 1,0 cm± 1,0 cm± 2,0 cm± 2,0 cm
200,0...400,0 cm± 1,8 cm± 1,9 cm± 2,8 cm± 2,9 cm
400,0...600,0 cm± 2,3 cm± 2,7 cm± 3,3 cm± 3,7 cm
600,0...1000,0 cm± 3,8 cm± 4,8 cm
Частота дискретизации1 Hz
Внешнее освещение на объекте40...100 klx
Диапазон для черного объекта (6 % отражение) <= 400,0 cm
Значения при
постоянные условия окружающей среды 23 °C / 960 hPa
минимальная мощность источника питания в минутах10

— RU-RU — O1D300-05 — 22.03.2012

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Кнопки для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

2:OUT2: Коммутационный выход 4...20 mA / 0...10 V
4:OUT1: Коммутационный выход / IO-Link
