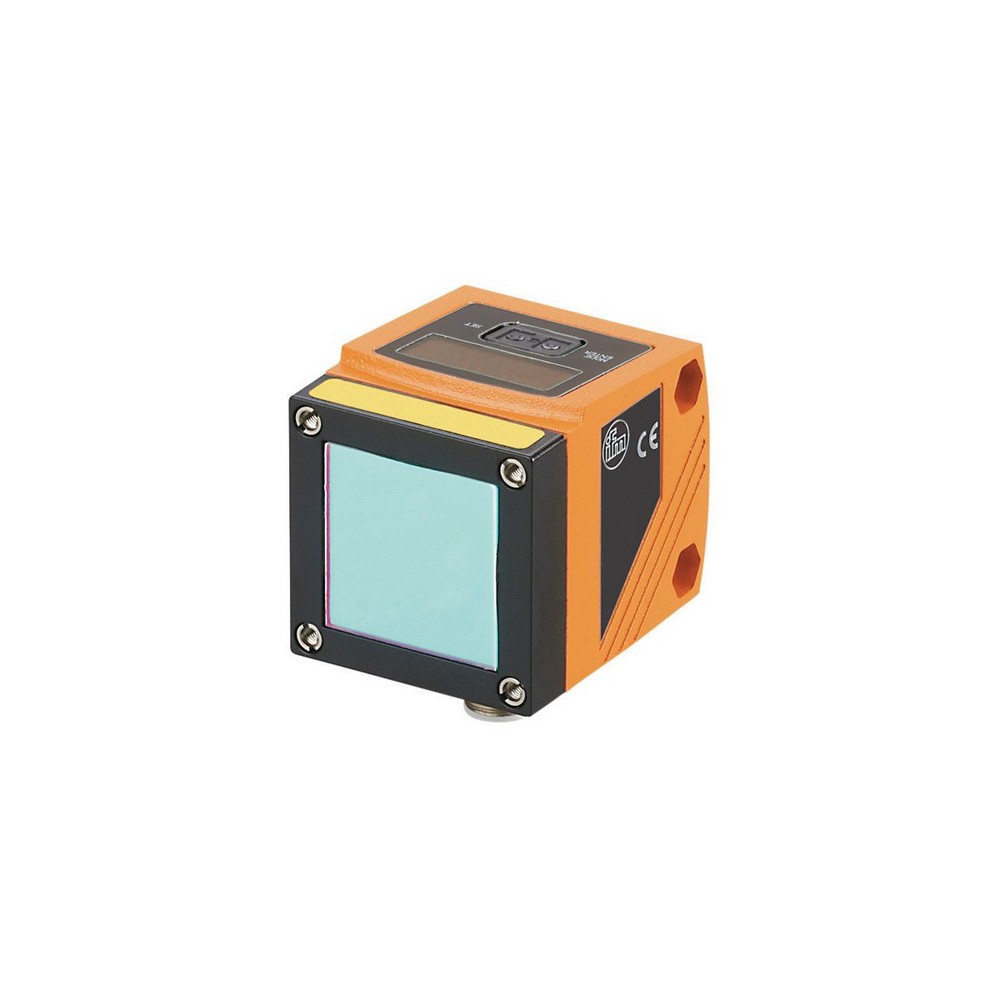

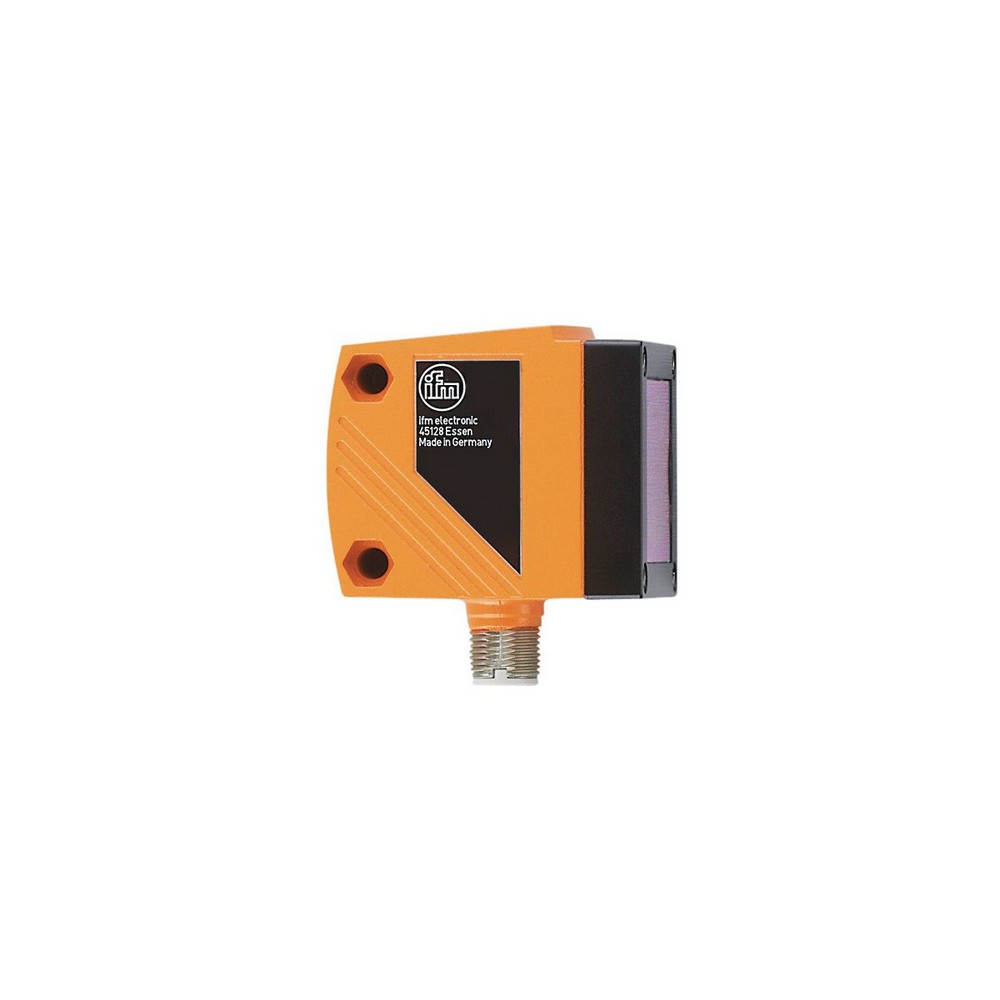

Оптический датчик измерения расстояния O1D104

Артикул: O1D104

Ожидается

Под заказ

Код товара	O1DLFNKG/IO-LINK

Оптический датчик измерения расстояния O1D104

Описание

Электронные данные

Рабочее напряжение [V]

18...30 DC

Потребление тока [mA]

150

Класс защиты

III

Защита от переполюсовки

да

Станд. срок службы [h]

50000

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1

Выходы

Общее количество выходов

Электрическое исполнение

NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый; (программируемый)

Макс. допустимая токовая нагрузка на каждый выход [mA]

200

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Макс. ширина светового пятна [mm]

Макс. высота светового пятна [mm]

Размеры светового пятна по отношению к

10 m

Доступно подавление заднего фона

да

Подавление заднего фона [m]

10...100

Диапазон измерения/настройки

Диапазон измерения [m]

0,2...10; (белая бумага 200 x 200 mm)

Частота дискретизации [Hz]

интерфейсы

Способ передачи

COM2 (38.4 kBaud)

IO-Link проверка

1.1

Профили

Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-10...60

Степень защиты

IP 67

Испытания / одобрения

Лазерная защита класса

Примечание к лазерной защите


Внимание:	лазер
Мощность:	<= 4,0 mW
Длина волны:	650 nm
импульс:	1,3 ns
Не смотрите пристально в луч.
Избегайте воздействия лазерного излучения.
класс лазера:	2
EN 60825-1:2014-05	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

106

Механические данные

Вес [g]

285,5

Размеры [mm]

59 x 42 x 52

материал

корпус: отливка из цинка; фронтальная оптика: стекло; светодиодное окно: PC

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, жёлтый
режим работы	светодиод, зелёный
расстояние, программирование	буквенно-цифровой дисплей, 4-значный

Принадлежности

Принадлежности (необязательные)


Защитный кожух, E21133

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Кнопки для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

4	OUT1 коммутационный выход или IO-Link
5	Лазер вкл./выкл.
