Оптический датчик измерения расстояния O1D155

Артикул: O1D155
Ожидается
Под заказ
Код товара O1DLF3KG/IO-LINK
  • Поделиться:

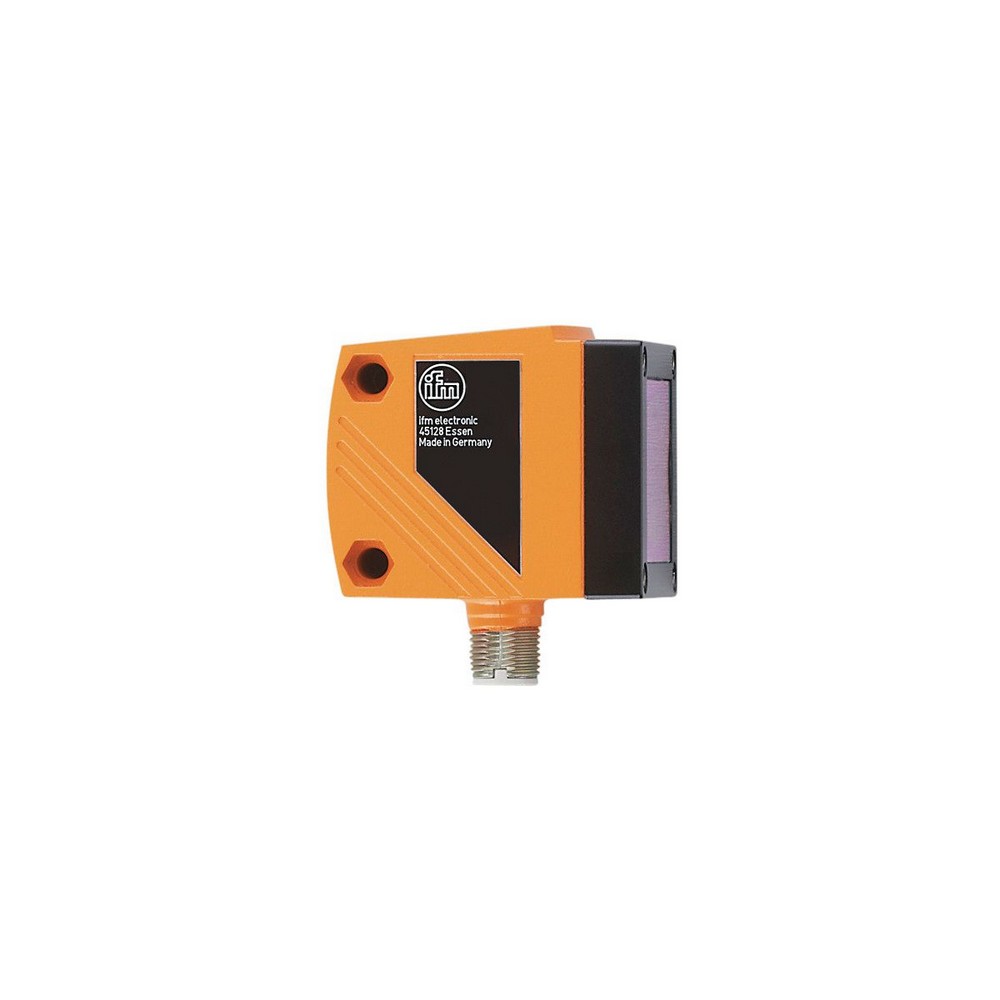

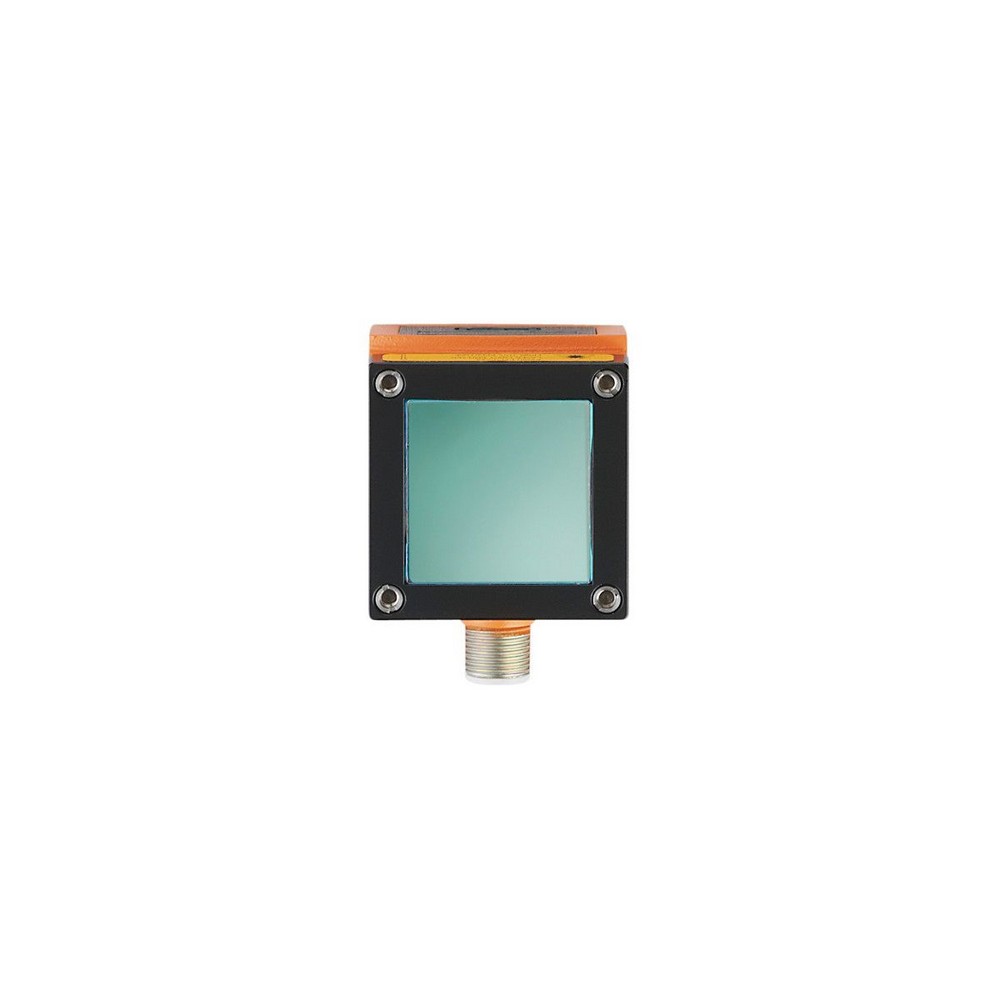

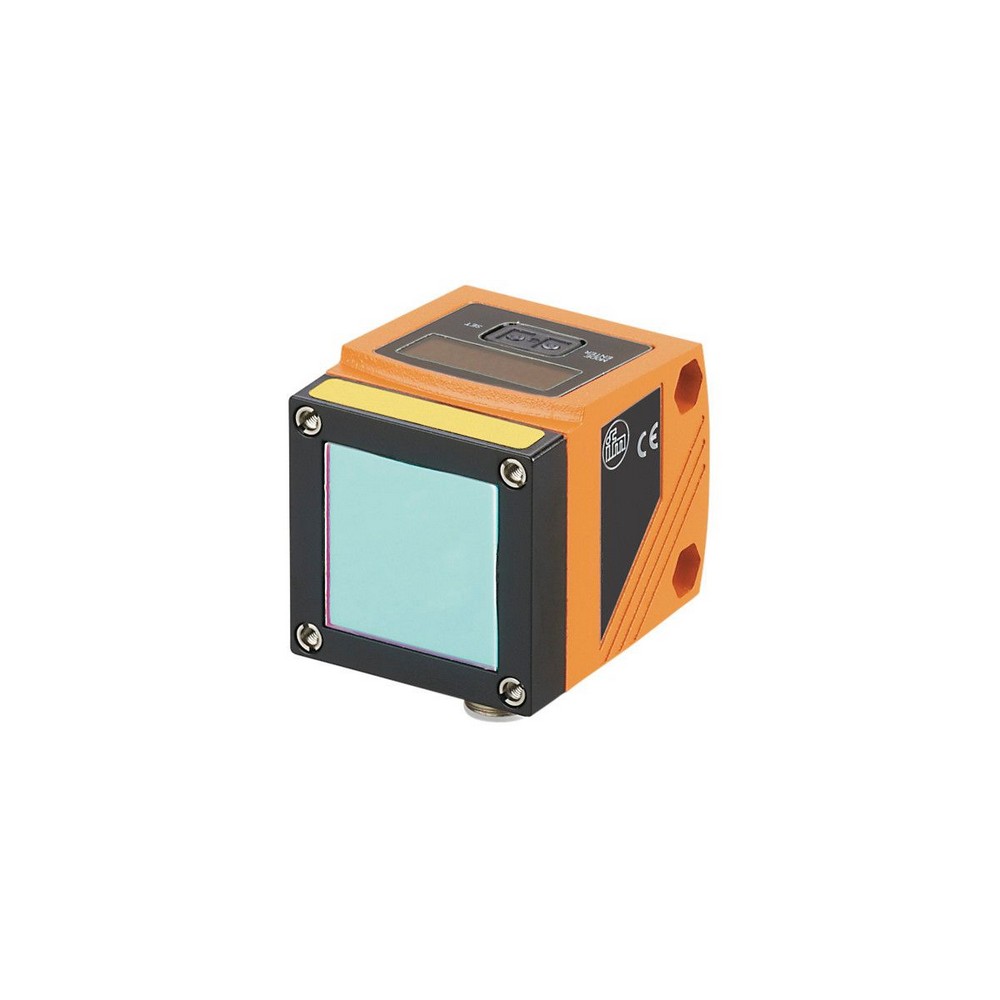

Оптический датчик измерения расстояния O1D155
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 150
Класс защитыIII
Защита от переполюсовкида
Тип светакрасный свет
Длина волны [nm]650
Станд. срок службы [h]50000
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (программируемый)
Макс. допустимая токовая нагрузка на каждый выход [mA]200
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (IEC 61131-2)
Наиб.нагрузка []250
Аналоговый выход по напряжению [V]0...10; (IEC 61131-2)
Мин. сопротивление нагрузки []5000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Макс. ширина светового пятна [mm]8
Макс. высота светового пятна [mm]8
Размеры светового пятна по отношению к 6 m
Подавление заднего фона [m]6...100
Диапазон измерения/настройки
Диапазон измерения [m]0,3...6; (белая бумага 200 x 200 mm)
Частота дискретизации [Hz]1...33
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора812 d / 00 03 2 Ch
ПрофилиSmart Sensor: Sensor Identification; Binary Data Channel, Process Value; Sensor Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]6
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
Лазерная защита класса1
Примечание к лазерной защите
Внимание:лазер
класс лазера:1
IEC 60825-1:2007
IEC 60825-1:2014
соответствует21 CFR Part 1040
за исключением отклонений, описанных в документе Laser Notice No 50, июль 2007
MTTF [годы]186
Механические данные
Вес [g]310,5
КорпусПрямоугольный
Размеры [mm]59 x 42 x 52
материалкорпус: отливка из цинка; фронтальная оптика: стекло; светодиодное окно: PC
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
режим работысветодиод, зелёный
расстояние, программированиебуквенно-цифровой дисплей, 4-значный
Принадлежности
Принадлежности (необязательные)
Защитный кожух, E21133
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
Другие данные
ПараметрНастройка параметров в пределахЗаводская настройка
Unimm, m, inchmm
OU1Hno, Hnc, Fno, FncHno
SP1 300...59991000
nSP1 300...5999800
FSP1 300...59991200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2 300...59992000
nSP2 300...59991800
FSP2 300...59992200
ASP 0...59990
AEP 0...59995999
rATE [Hz]1...3315
dS1 0...0,1...50
dr1 0...0,1...50
dS2 0...0,1...50
dr2 0...0,1...50
dFo 0...0,1...50
dISd1...3 ; rd1...3; OFFd3
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
300...1000 mm± 11 mm± 13 mm± 31mm± 33 mm
1000...2000 mm± 28 mm± 30 mm± 48 mm± 50 mm
2000...3000 mm± 50 mm± 50 mm± 70 mm± 70 mm
3000...4000 mm± 85 mm± 85 mm± 105 mm± 105 mm
4000...5000 mm± 105 mm± 125 mm
5000...6000 mm± 145 mm± 165 mm
Частота дискретизации15 Hz
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
300...1000 mm± 8 mm± 10 mm± 28 mm± 30 mm
1000...2000 mm± 25 mm± 25 mm± 45 mm± 45 mm
2000...3000 mm± 38 mm± 38 mm± 58 mm± 58 mm
3000...4000 mm± 70 mm± 70 mm± 90 mm± 90 mm
4000...5000 mm± 100 mm± 120 mm
5000...6000 mm± 100 mm± 120 mm
Частота дискретизации1 Hz
Диапазон для черного объекта (6 % отражение)<= 2500 klx
Значения при
Внешнее освещение на объекте< 100 klx
постоянные условия окружающей среды 23 °C / 960 hPa
минимальная мощность источника питания в минутах10

— RU-RU — O1D155-05 — 01.02.2012

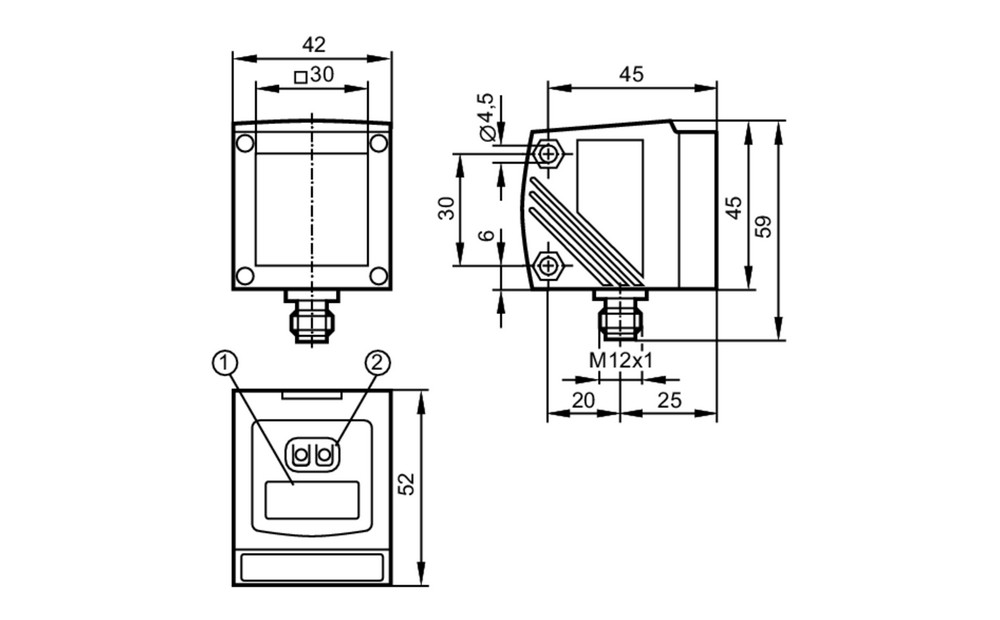

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Кнопки для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

2:OUT2 Коммутационный выход или 4...20 mA / 0...10 V
4:OUT1 коммутационный выход или IO-Link
5:IN Лазер вкл./выкл.
