Оптический датчик измерения расстояния O1D105

Артикул: O1D105
Ожидается
Под заказ
Код товара O1DLF3KG/IO-LINK
  • Поделиться:

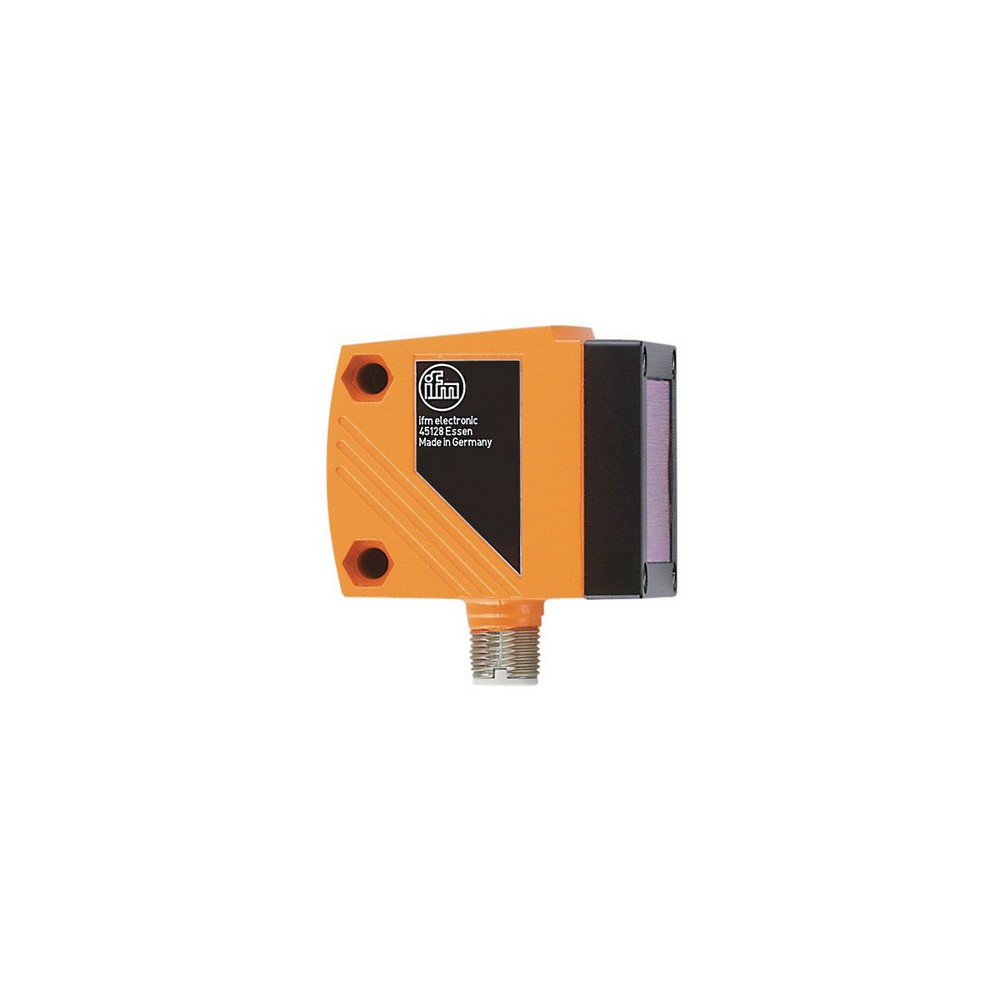

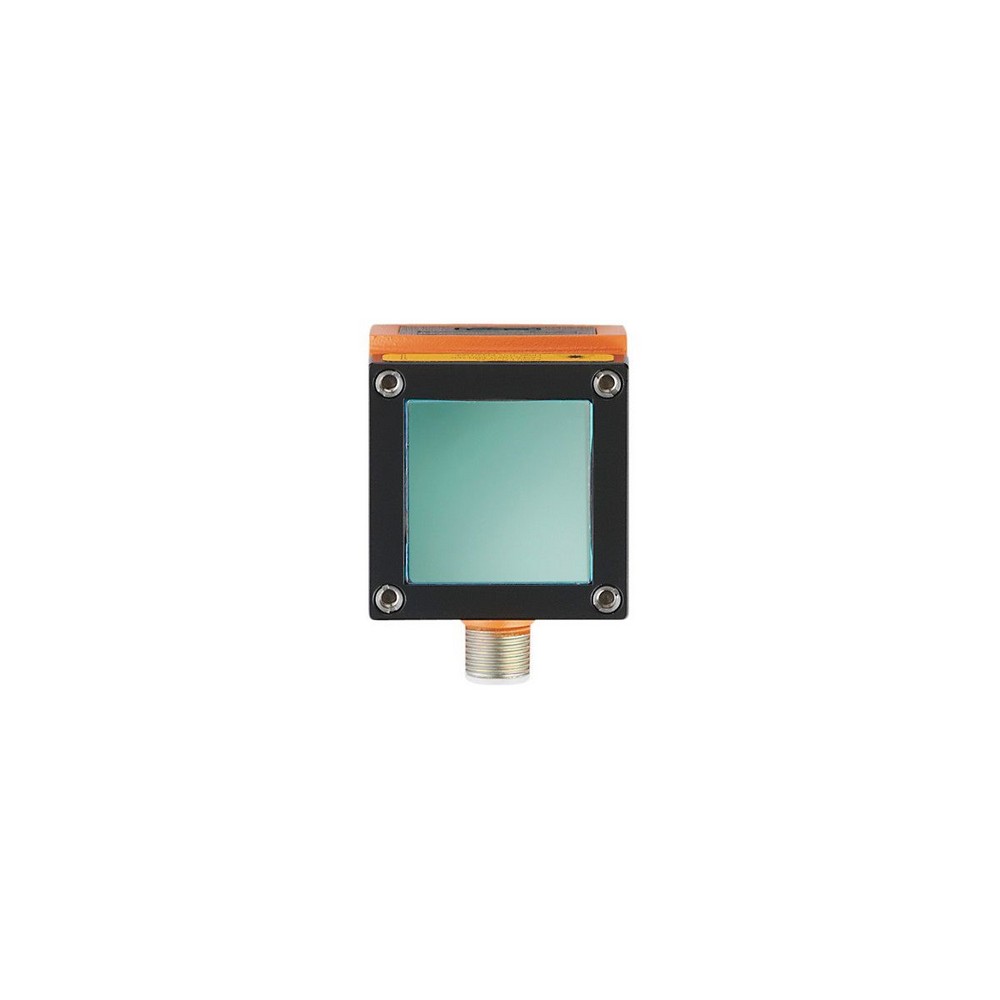

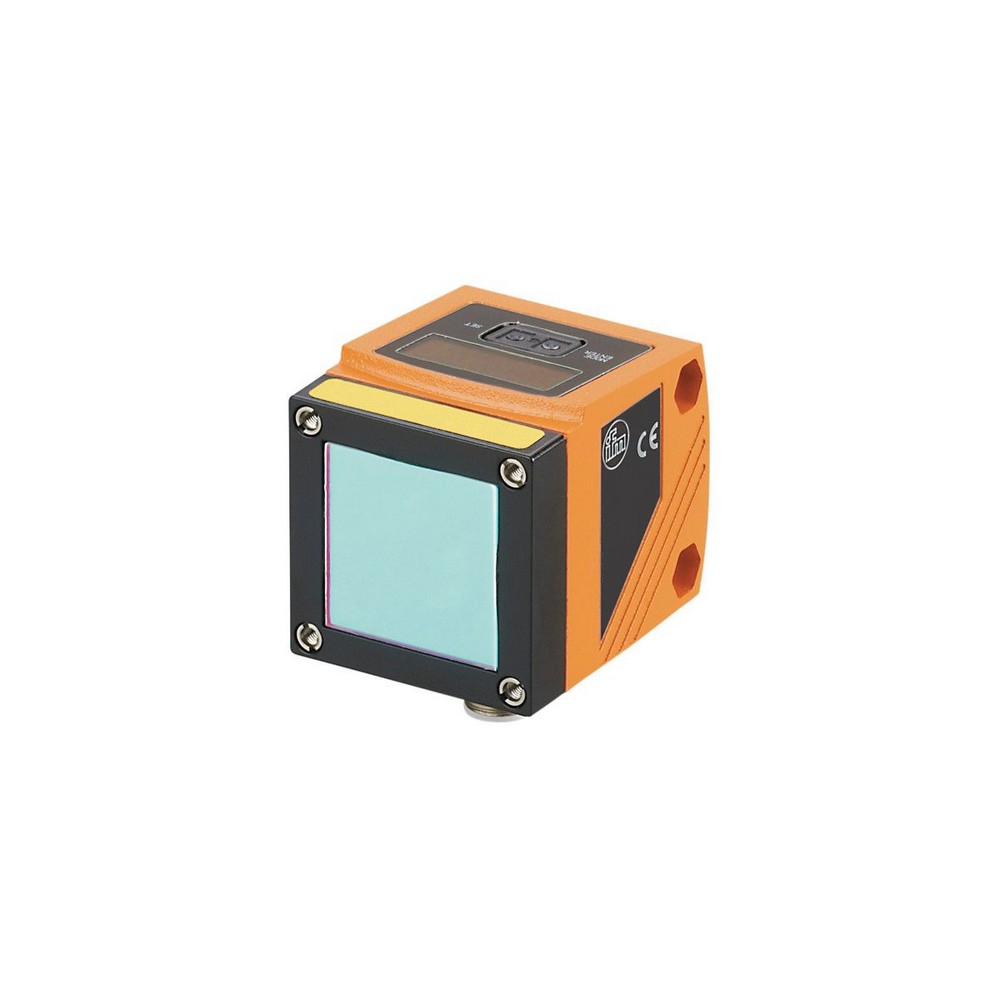

Оптический датчик измерения расстояния O1D105
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 150
Класс защитыIII
Защита от переполюсовкида
Станд. срок службы [h]50000
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (программируемый)
Макс. допустимая токовая нагрузка на каждый выход [mA]200
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (масштабируемый IEC 61131-2)
Наиб.нагрузка []250
Аналоговый выход по напряжению [V]0...10; (масштабируемый IEC 61131-2)
Мин. сопротивление нагрузки []5000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Макс. ширина светового пятна [mm]15
Макс. высота светового пятна [mm]15
Размеры светового пятна по отношению к 10 m
Подавление заднего фона [m]10...100
Диапазон измерения/настройки
Диапазон измерения [m]0,2...10; (белая бумага 200 x 200 mm 90 % отражение)
Частота дискретизации [Hz]1...33
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38.4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора806 d / 00 03 29h
ПрофилиSmart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]6
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
Лазерная защита класса2
Примечание к лазерной защите
Внимание:лазер
Мощность:<= 4,0 mW
Длина волны:650 nm
импульс:1,3 ns
Не смотрите пристально в луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN 60825-1:2014-05
MTTF [годы]107
Механические данные
Вес [g]312
КорпусПрямоугольный
Размеры [mm]59 x 42 x 52
материалкорпус: отливка из цинка; фронтальная оптика: стекло; светодиодное окно: PC
Насадка на линзыБоковая оптика
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
режим работысветодиод, зелёный
расстояние, программированиебуквенно-цифровой дисплей, 4-значный
Принадлежности
Принадлежности (необязательные)
Защитный кожух, E21133
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
Другие данные
ПараметрНастройка параметров в пределахЗаводская настройка
Unimm, m, inchmm
OU1Hno, Hnc, Fno, FncHno
SP1200...99991000
nSP1200...9999800
FSP1200...99991200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2200...99992000
nSP2200...99991800
FSP2200...99992200
ASP0...99990
AEP0...99999999
rATE [Hz]1...3315
dS10...0,1...50
dr10...0,1...50
dS20...0,1...50
dr20...0,1...50
dFo0...0,1...50
dISd1...3; rd1...3; OFFd3
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
200...1000 mm± 4,5 mm± 6,0 mm± 15,0 mm± 16,0 mm
1000...2000 mm± 5,0 mm±8,0 mm± 15,0 mm± 18,0 mm
2000...4000 mm± 16,0 mm±19,0 mm± 25,0 mm± 30,0 mm
4000...6000 mm± 24,0 mm± 33,0 mm± 35,0 mm± 45,0 mm
6000...10000 mm± 50,0 mm-± 65,0 mm-
Частота дискретизации15 Hz
Внешнее освещение на объекте< 40 klx
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
200...2000 mm± 14,0 mm± 14,0 mm± 24,0 mm± 24,0 mm
2000...4000 mm± 25,0 mm± 30,0 mm± 35,0 mm± 40 mm
4000...6000 mm± 31,0 mm±45,0 mm± 41,0 mm± 55,0 mm
6000...10000 mm± 60,0 mm-± 70,0 mm-
Частота дискретизации15 Hz
Внешнее освещение на объекте< 40...100 klx
Диапазон для черного объекта (6 % отражение)<= 4000 klx
Значения при
постоянные условия окружающей среды 23 °C / 960 hPa
минимальная мощность источника питания в минутах10

— RU-RU — O1D105-04 — 25.06.2010

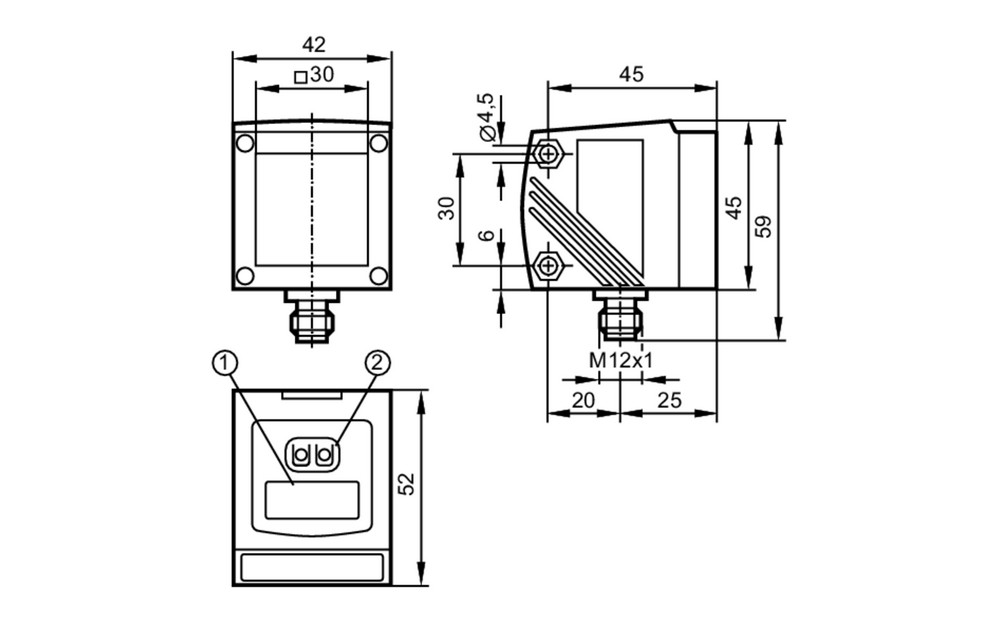

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Кнопки для программирования

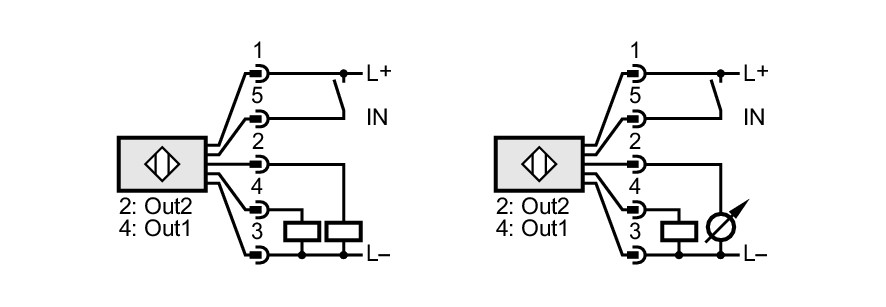

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

2:Пороговый или аналоговый выход 4...20 mA / 0...10 V
4:коммутационный выход или IO-Link
5:IN1 Лазер вкл./выкл.
Цвета жил
BKчерный
BNкоричневый
BUсиний
GYсерый
WHбелый
