Индуктивный датчик в цельнометаллическом корпусе IFC263

Артикул: IFC263

Ожидается

Под заказ

Код товара	IFK32,5BBPKG/AM/US-104-DPS/K0

Индуктивный датчик в цельнометаллическом корпусе IFC263

Описание

Приложение

Среда

только железный; нечувствительность к алюминиевой стружке

Предел прочности по давлению [bar]

100

Примечание к прочности по давлению


активная поверхность

Электронные данные

Рабочее напряжение [V]

10...36 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

100

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

2,5

Рабочее расстояние срабатывания [mm]

0...2,02

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,5

Гистерезис [% от Sr]

1...20

Поправочный коэффициент K = 0

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...70

Степень защиты

IP 68; ("Coolant")

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Сопротивление удару


EN 60068-2-27 Ehc	1 J

MTTF [годы]

1635

Сертификат UL


Ta	0...40 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Номер файла UL	E174191

Механические данные

Вес [g]

28,1

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M12 x 1 / L = 60

Обозначение резьбы

M12 x 1

материал

корпус: нерж. сталь (1.4404 / 316L); активная поверхность: нерж. сталь (1.4404 / 316L); разъем: PA (полиамид); крепежные гайки: нерж. сталь (1.4404 / 316L)

Цельнометаллический корпус

да

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

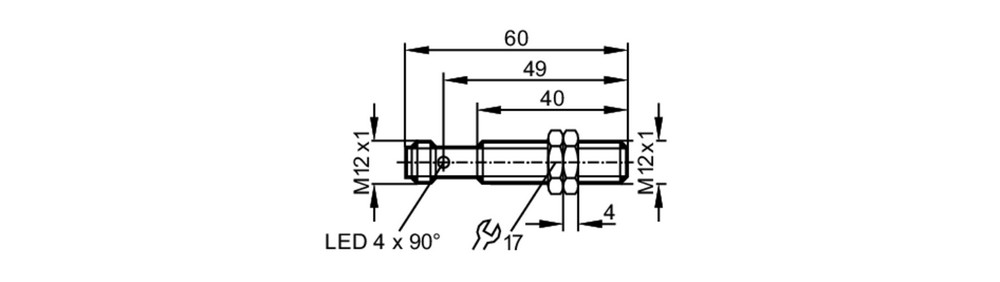

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
