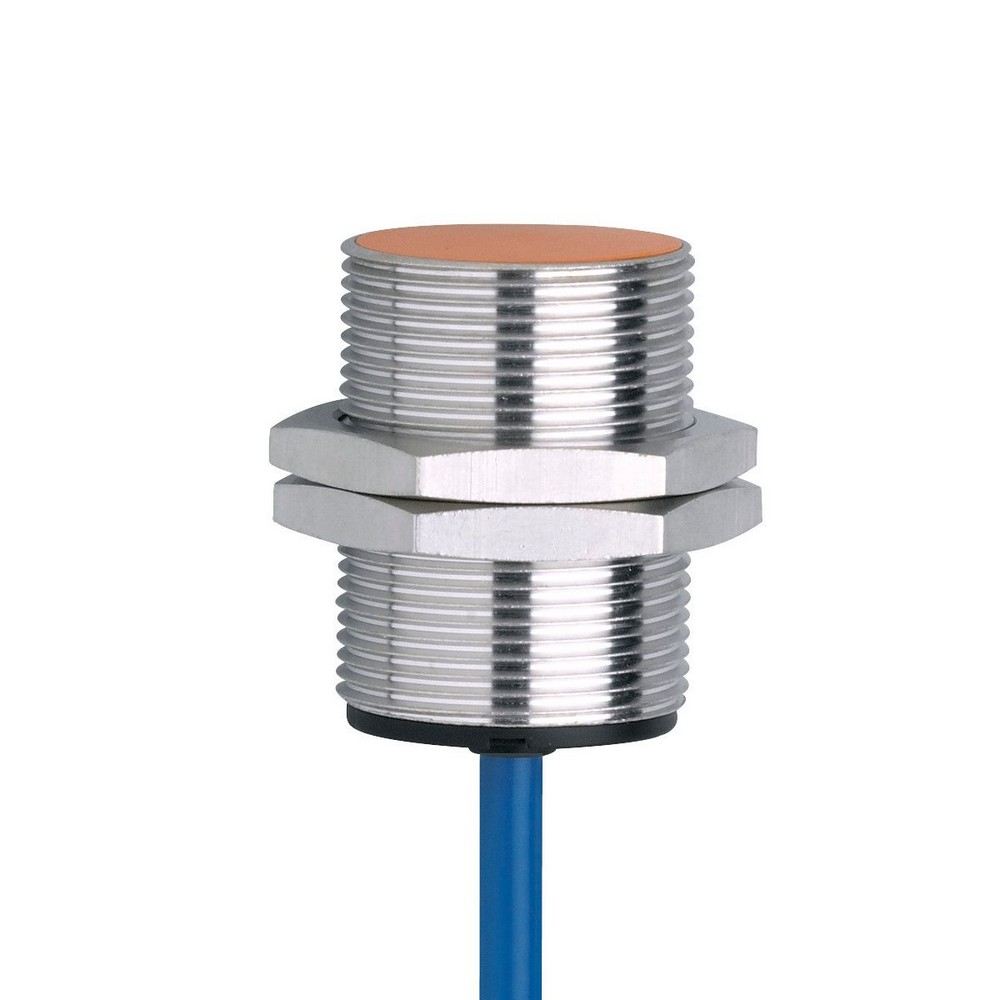

Индуктивный датчик NAMUR NI5012

Артикул: NI5012
Ожидается
Под заказ
Код товара IIA2010-N/10M/1D/1G/2G
  • Поделиться:
Индуктивный датчик NAMUR NI5012
Электронные данные
Подключение к усилителю коммутационного сигналада
Коммутирующие усилителиподключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW
Номинальное напряжение DC [V]8,2; (1k?)
Напряжение питания DC [V]7,5...30; (при использовании вне взрывоопасной зоны)
Потребление тока [mA] 1; (отключено; проводящий: > 2,1)
Класс защитыIII
Выходы
Электрическое исполнениеNAMUR
Функция выходного сигналаNC
Постоянный ток нагрузки коммутационного выхода DC [mA]30; (при использовании вне взрывоопасной зоны)
Частота переключения DC [Hz]450
Диапазон контроля
Диапазон срабатывания [mm]10
Реальное расстояние срабатывания Sr [mm]10 ± 10 %
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-20...80
Степень защитыIP 67
Испытания / одобрения
РазрешениеPTB 01 ATEX 2191; BVS 04 ATEX E153; TIIS TC16109; IECEx BVS 06.0003
Маркировка АТЕХII 1G Ex ia IIB T6 Ga
II 2G Ex ia IIC T6 Gb
II 1D Ex ia IIIC T 90°C Da
ЭMC
EN 60947-5-6
Устойчивость к ударам/вибрации30 g (11 ms) / 10-55 Hz (1 mm)
MTTF [годы]4963
Классификация безопасности
Макс. внутренняя емкость [nF]147
Макс. внутренняя индуктивность [µH]148
Механические данные
Вес [g]537
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M30 x 1,5 / L = 41
Обозначение резьбыM30 x 1,5
Материаллатунь покрытая специальным слоем; активная поверхность: PBT (полибутилентерефталат)
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 10 m, PVC (поливинилхлорид); 2 x 0,5 mm

— RU-RU — NI5012 — 02.06.2017

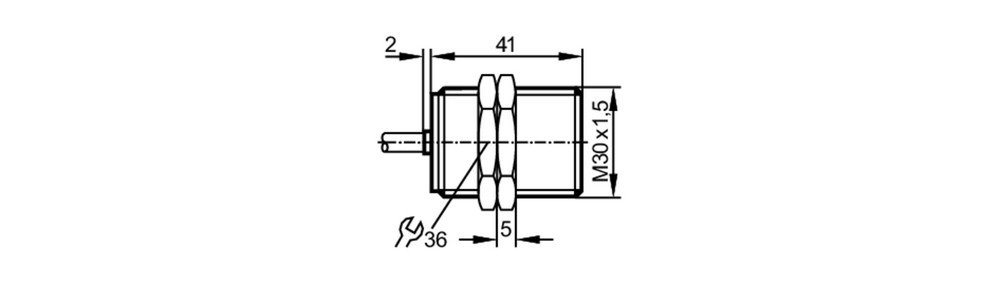

Типовые размеры

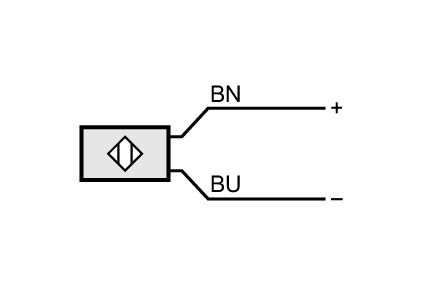

Схема подключения

электрическое подключение

Кабель: 10 m, PVC (поливинилхлорид); 2 x 0,5 mm

Соединение

Цвета жил :
BN =коричневый
BU =синий
