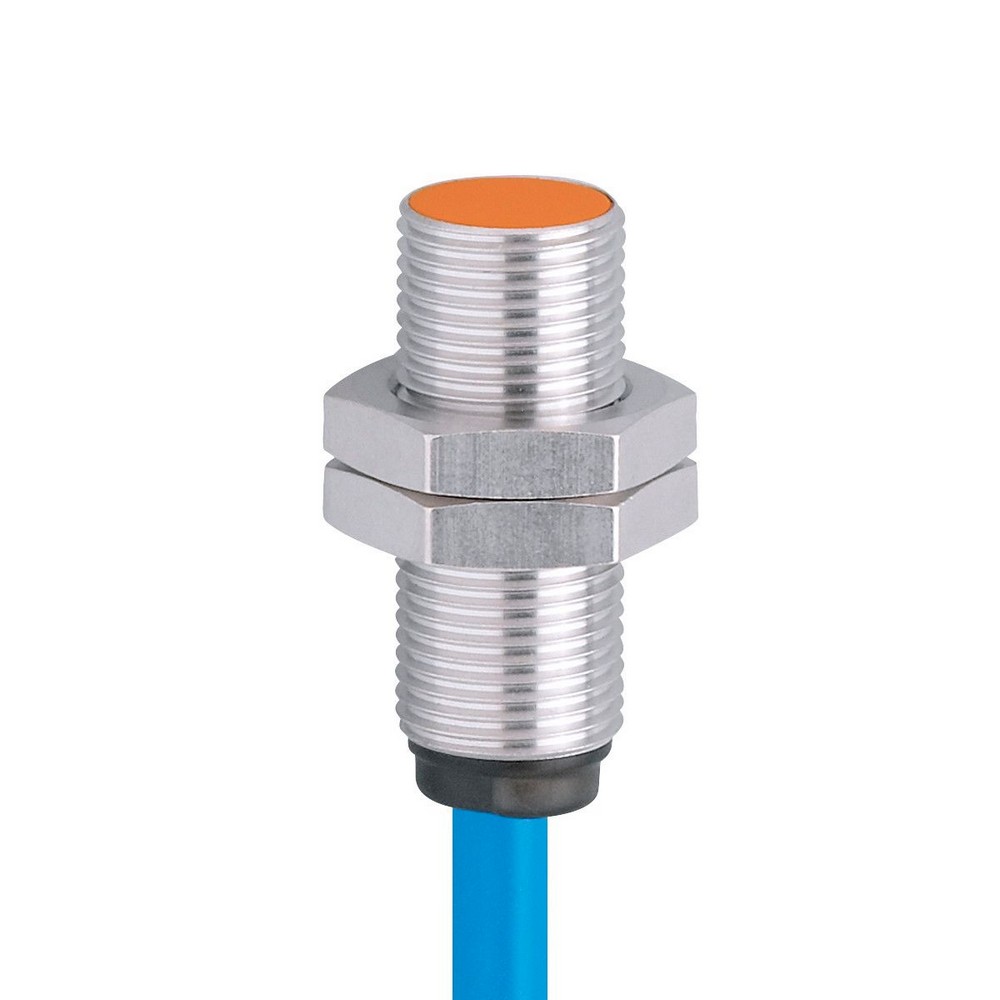

Индуктивный датчик NAMUR NF5012

Артикул: NF5012
Ожидается
Под заказ
Код товара IFA2002-N/6M/1D/1G
  • Поделиться:
Индуктивный датчик NAMUR NF5012
Электронные данные
Подключение к усилителю коммутационного сигналада
Коммутирующие усилителиподключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW
Номинальное напряжение DC [V]8,2; (1k?)
Напряжение питания DC [V]7,5...30; (при использовании вне взрывоопасной зоны)
Потребление тока [mA] 1; (отключено; проводящий: > 2,1)
Класс защитыIII
Выходы
Электрическое исполнениеNAMUR
Функция выходного сигналаNC
Постоянный ток нагрузки коммутационного выхода DC [mA]30; (при использовании вне взрывоопасной зоны)
Частота переключения DC [Hz]1200
Диапазон контроля
Диапазон срабатывания [mm]2
Реальное расстояние срабатывания Sr [mm]2 ± 10 %
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-20...80
Степень защитыIP 67
Испытания / одобрения
РазрешениеPTB 01 ATEX 2191; BVS 04 ATEX E153; TIIS TC16107; IECEx BVS 06.0003
Маркировка АТЕХII 1G Ex ia IIC T6 Ga Ta: -20...70° C
II 1G Ex ia IIC T5 Ga Ta: -20...80° C
II 1D Ex ia IIIC T90° C Da Ta: -20...70° C
II 1D Ex ia IIIC T100° C Da Ta: -20...80° C
ЭMC
EN 60947-5-6
Устойчивость к ударам/вибрации30 g (11 ms) / 10-55 Hz (1 mm)
MTTF [годы]5096
Классификация безопасности
Макс. внутренняя емкость [nF]141
Макс. внутренняя индуктивность [µH]344
Механические данные
Вес [g]254
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M12 x 1 / L = 30
Обозначение резьбыM12 x 1
Материаллатунь покрыт белой бронзой; активная поверхность: PC
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 6 m, PVC (поливинилхлорид); 2 x 0,34 mm

— RU-RU — NF5012 — 02.06.2017

Типовые размеры

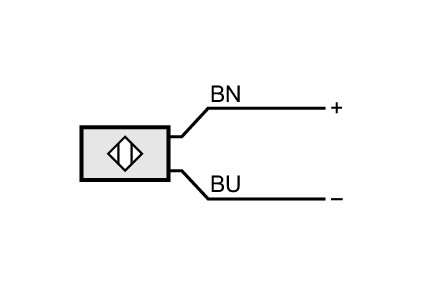

Схема подключения

электрическое подключение

Кабель: 6 m, PVC (поливинилхлорид); 2 x 0,34 mm

Соединение

Цвета жил :
BN =коричневый
BU =синий
