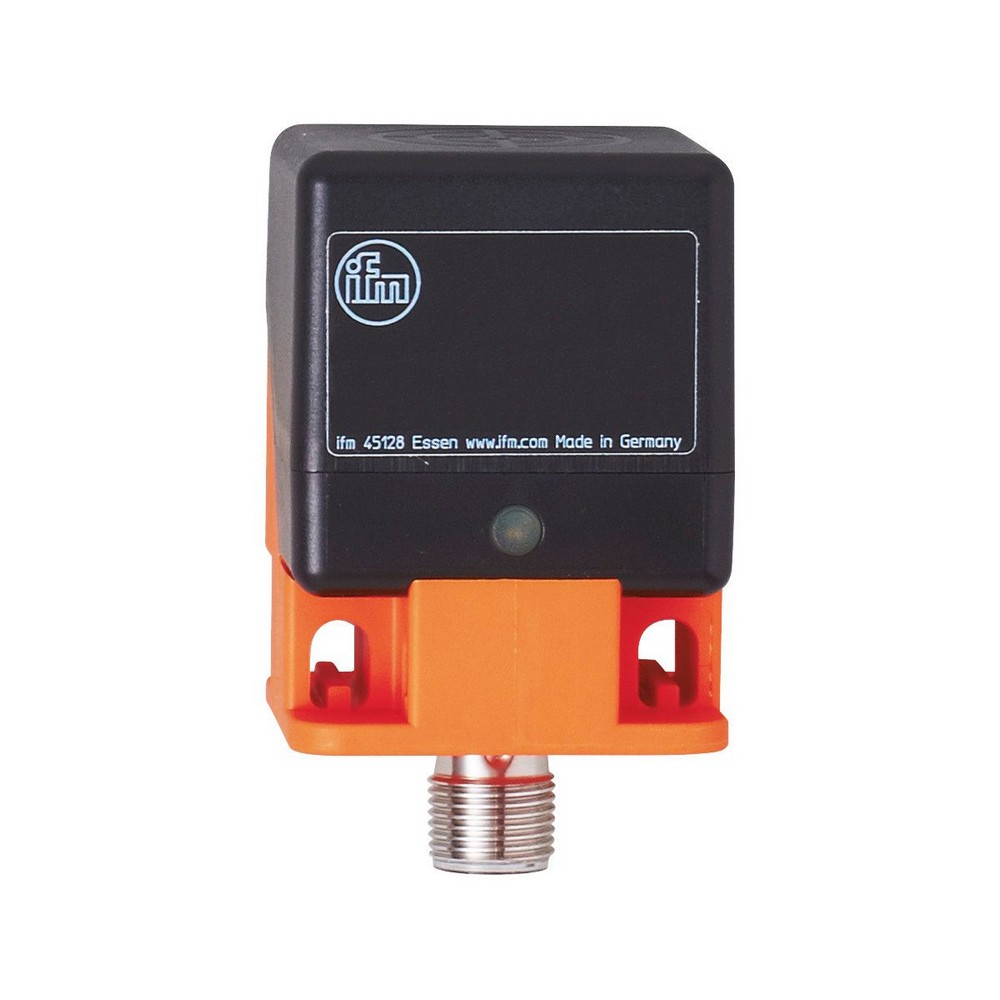

Индуктивный датчик IM513A

Артикул: IM513A

Ожидается

Под заказ

Код товара	IMC4030-CPKG/US/3D/3G

Описание

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от перепутывания полярности

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

комплементарный

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Макс. ток утечки [mA]

0,1

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

100

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

30 ± 10 %

Рабочее расстояние срабатывания [mm]

0...24,3

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

1...20

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-20...60

Степень защиты

IP 65; IP 67

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIC T95°C Dc X

II 3G Ex nA IIC T4 Gc X

ЭMC


EN 60947-5-2

MTTF [годы]

1260

Механические данные

Вес [g]

173

Корпус

Прямоугольный

Монтаж

незаподлицо

Размеры [mm]

40 x 40 x 54

Материал

PC; PA (полиамид); TPE

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Примечания


Рекомендуем проверить прибор на функциональность после короткого замыкания.
5 положений чувствительной поверхности на выбор

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

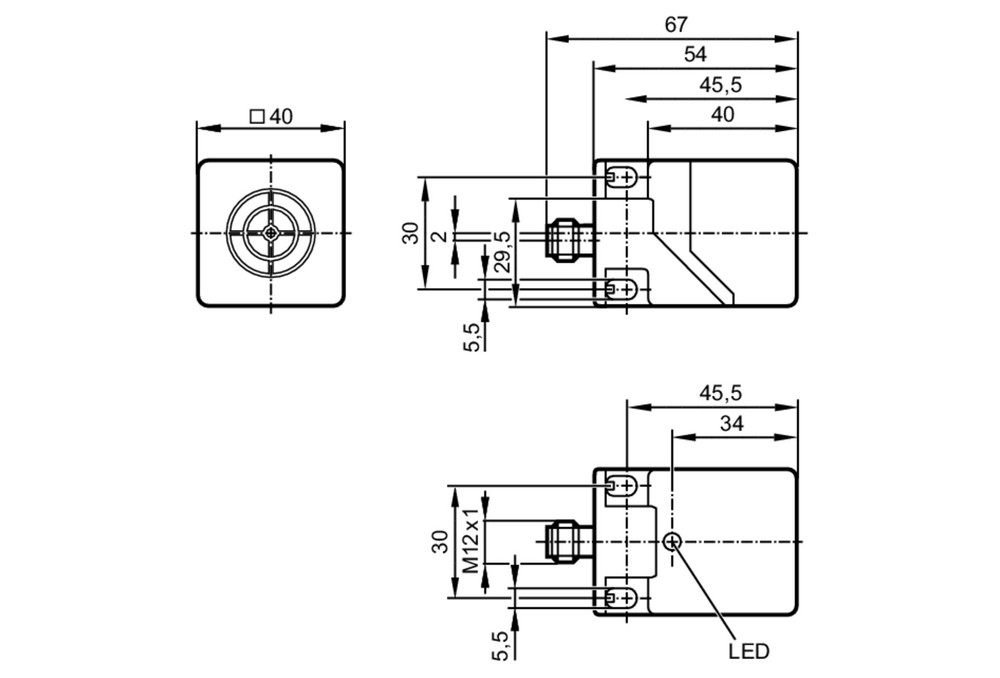

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
