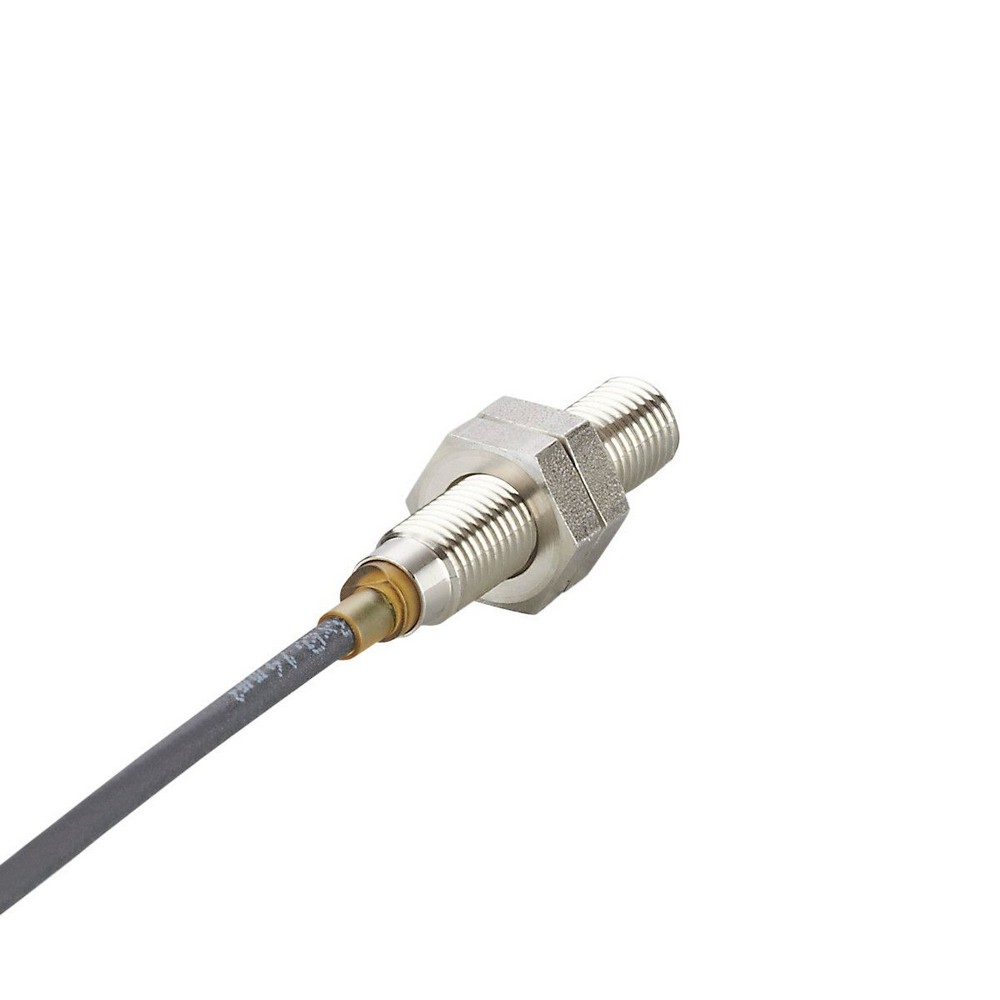

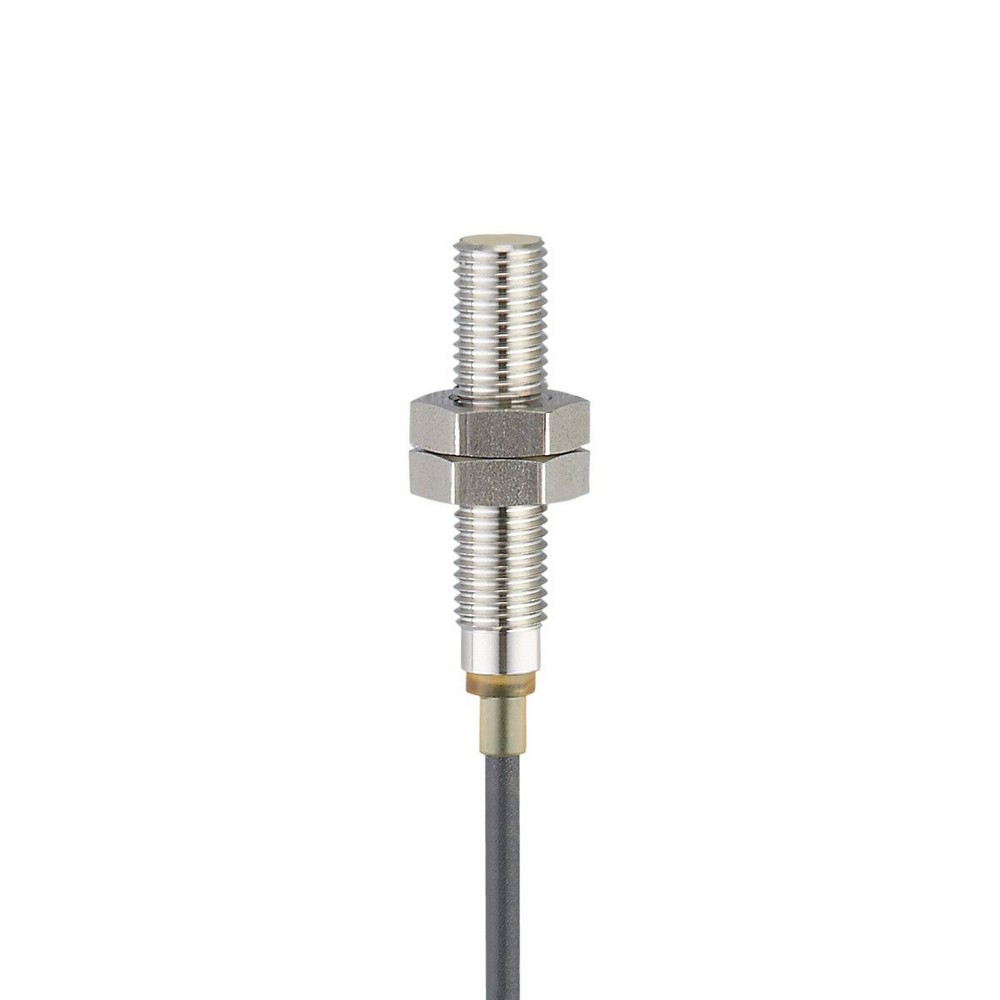

Индуктивный датчик IES204

Артикул: IES204

Ожидается

Под заказ

Код товара	IEB3003BAPKG/V4A/K1/2M/PUR

Описание

Приложение

Устойчивый к магнитному полю

да

Макс. иммунитет электромагнитного поля [mT]

300

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

2000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

3 ± 10 %

Рабочее расстояние срабатывания [mm]

0...2,43

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 1 / латунь: 1 / алюминий: 1 / медь: 1

Гистерезис [% от Sr]

3...15

Смещение точки переключения [% от Sr]

-10...10

Поправочный коэффициент = 1

да

Условия эксплуатации

Температура окружающей среды [°C]

-40...85

Степень защиты

IP 65; IP 66; IP 67; IP 68; IP 69K

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Виброустойчивость


EN 60068-2-6 Fc	20 г (10...3000 Hz) / 50 циклов качания частоты; 1 октава в минуту в 3 осях

Ударопрочность


EN 60068-2-27 Ea	100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность


EN 60068-2-29 Eb	40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

Быстрые изменения температуры


EN 60068-2-14 Na	TA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = 10 с; 50 циклов

Тестирование солевым туманом


EN 60068-2-52 Kb	Степень воздействия 5 (4 испытательных цикла)

MTTF [годы]

747

Сертификат UL


Регистрационный номер UL	A013

Механические данные

Вес [g]

39,5

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M8 x 1 / L = 37,5

Обозначение резьбы

M8 x 1

материал

нерж. сталь (1.4404 / 316L); активная поверхность: LCP белый; светодиодное окно: PEI; крепежные гайки: нерж. сталь (1.4404 / 316L)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR (полиуретан); 3 x 0,14 mm

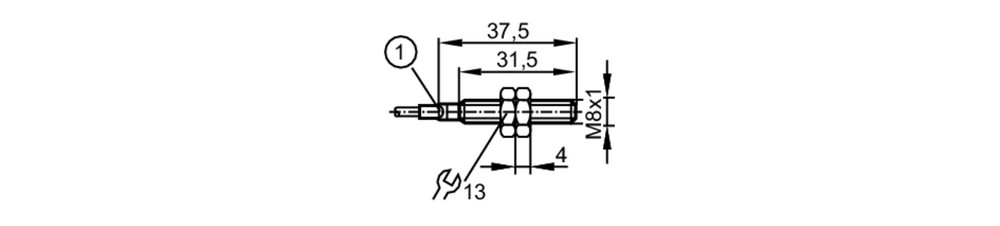

Типовые размеры

1 светодиод жёлтый

Схема подключения

электрическое подключение

Кабель: 2 m, PUR (полиуретан); 3 x 0,14 mm

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
