Индуктивный датчик IE5394

Артикул: IE5394
Ожидается
Под заказ
Код товара IEB3002BBPKG/V4A/AS
  • Поделиться:

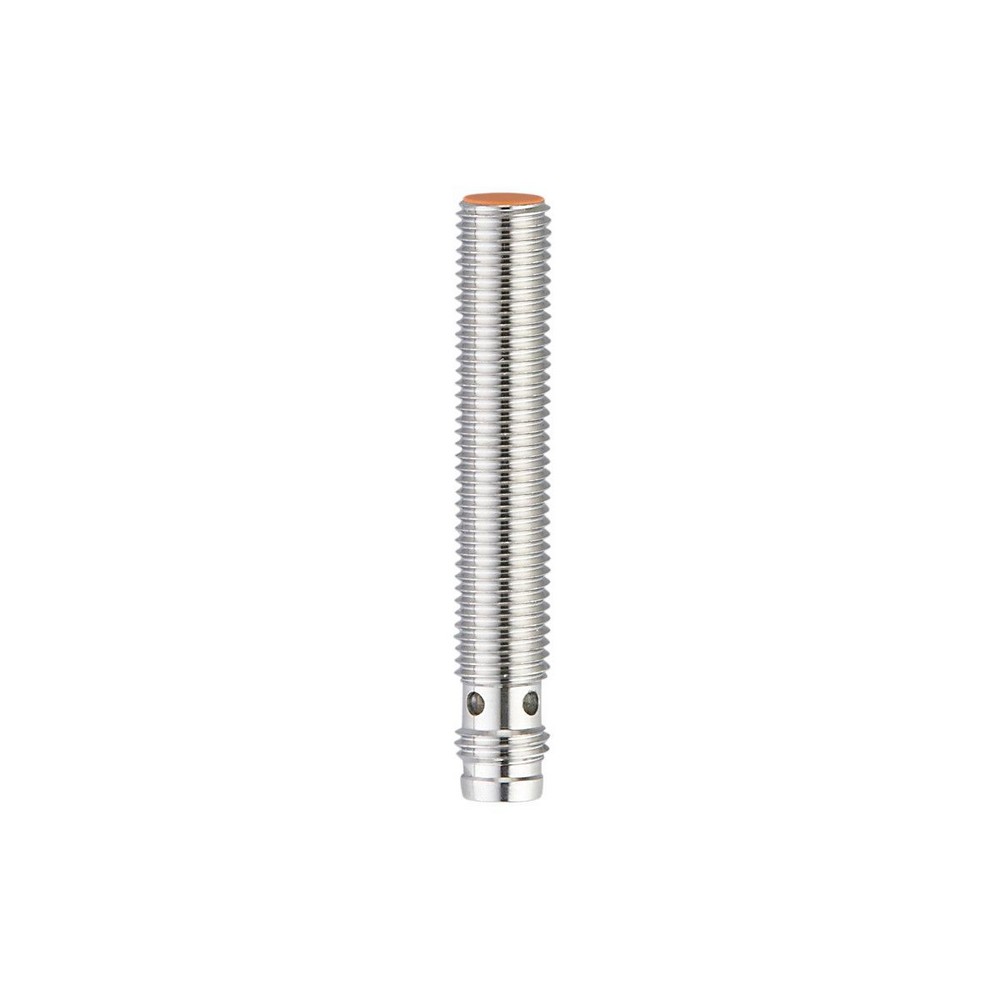

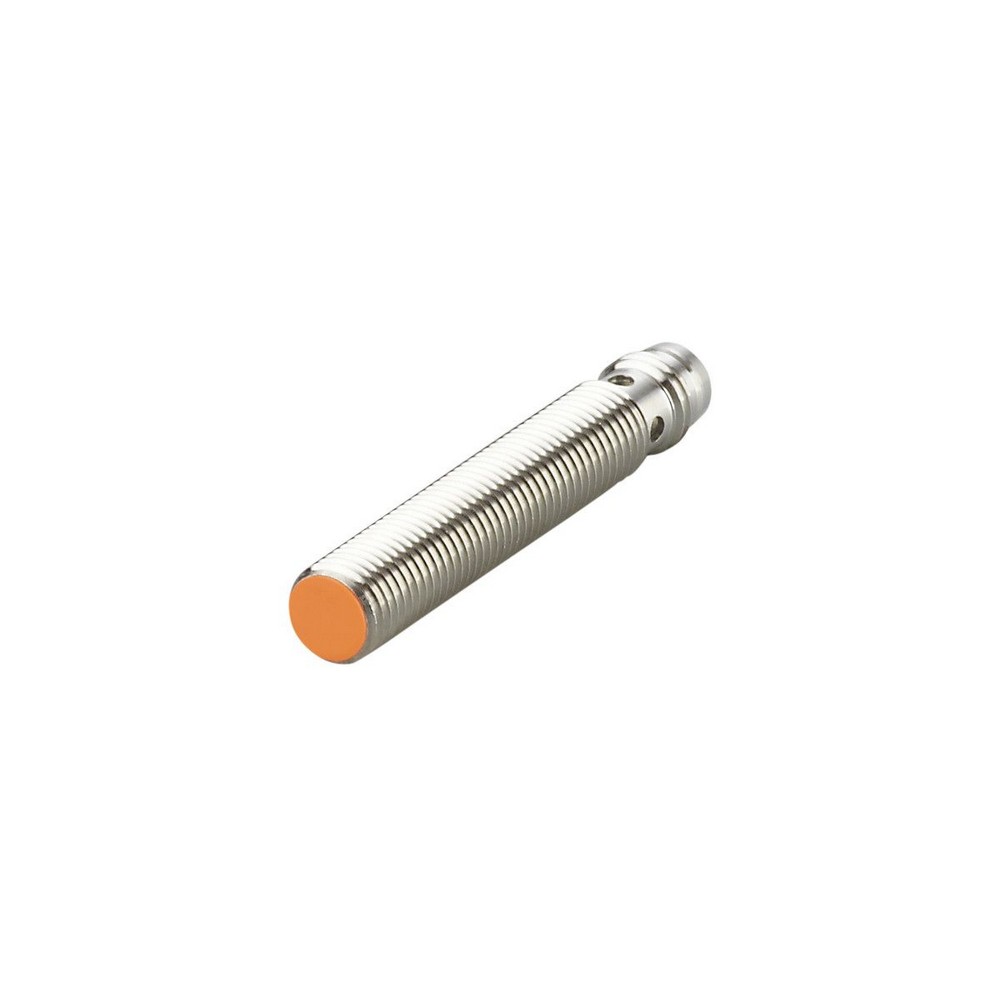

Индуктивный датчик IE5394
Электронные данные
Рабочее напряжение [V]10...36 DC; ("supply class 2" согласно cULus)
Потребление тока [mA] 15
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]1000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]2
Реальное расстояние срабатывания Sr [mm]2 ± 10 %
Рабочее расстояние срабатывания [mm]0...1,62
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67; (с затянутым резьбовым соединением)
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]2408
Сертификат UL
Ta-25...70 °C
Enclosure typeType 1
напряжение питанияClass 2
Номер файла ULE174191
Механические данные
Вес [g]19
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M8 x 1 / L = 50
Обозначение резьбыM8 x 1
материалнерж.сталь; LCP; PBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выхода4 x 90° светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
пружинная шайба: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеРазъем: 1 x M8

— RU-RU — IE5394-00 — 18.07.2006

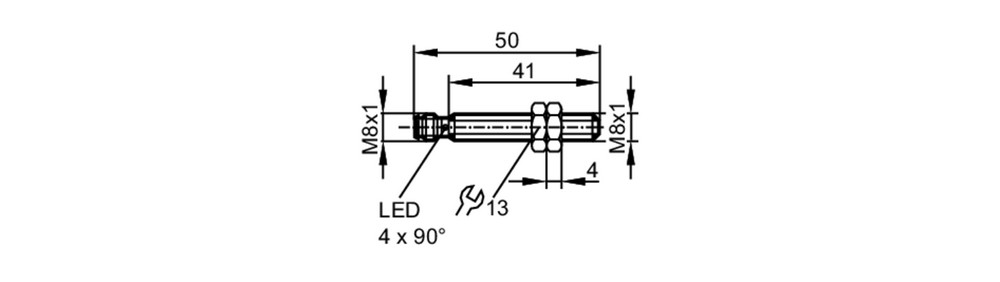

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M8

Соединение
