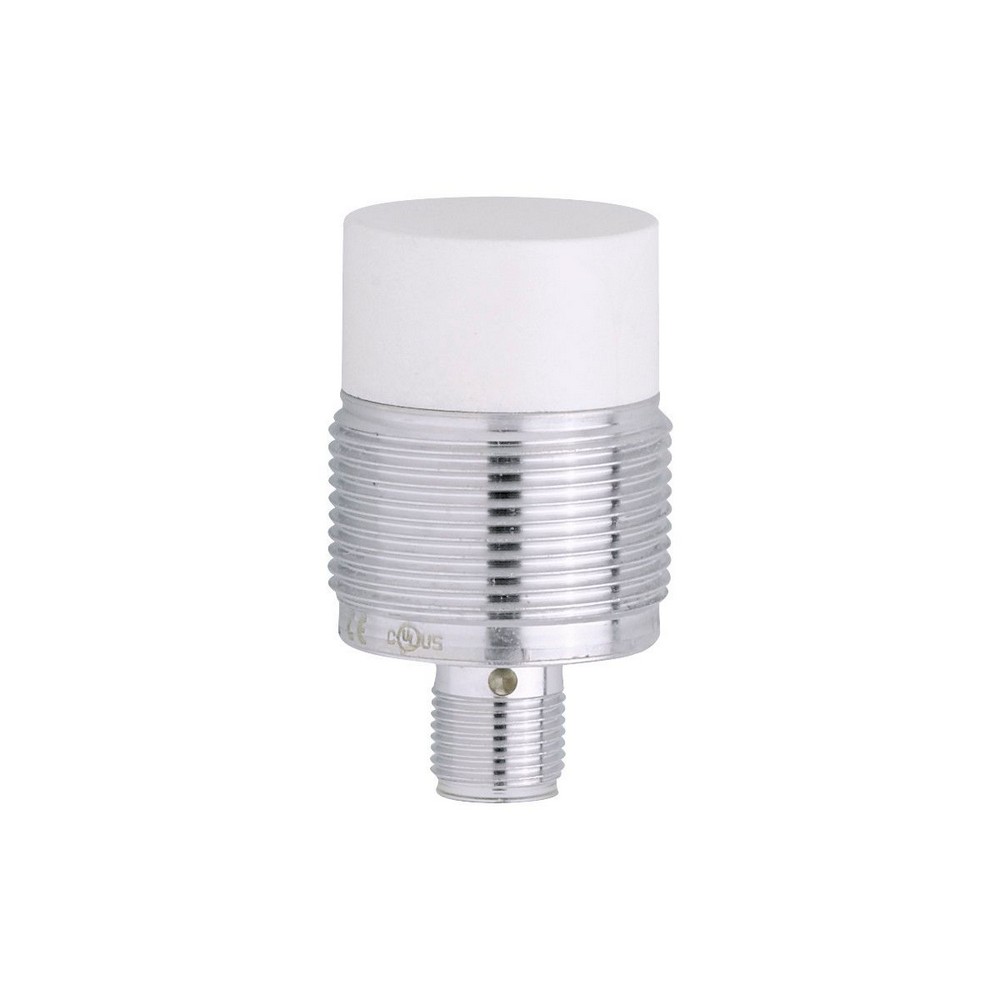

Индуктивный AS-i датчик IIC221

Артикул: IIC221

Ожидается

Под заказ

Код товара	IIK2022-ASI /M/US-104

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

1000

Выходы

Электрическое исполнение

AS-i

Частота переключения DC [Hz]

100

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

22 ± 10 %

Рабочее расстояние срабатывания [mm]

0...17,82

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,45 / медь: 0,35

Гистерезис [% от Sr]

1...20

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...70

Степень защиты

IP 68; ("Coolant")

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

1390

Сертификат UL


Ta	-25...70 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Номер файла UL	E174191

AS-i классификация

AS-i версия

2.1

Расширенный режим адресации

да

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.F

AS-i сертификат

57501

Биты данных


Наименование	коммутационный сигнал	не используется	не используется	не используется
состояние = 0	мишень вне зоны срабатывания	-	-	-
состояние = 1	мишень в зоне срабатывания	значение по умолчанию	значение по умолчанию	значение по умолчанию

Механические данные

Вес [g]

113,5

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M30 x 1,5 / L = 60

Обозначение резьбы

M30 x 1,5

материал

нерж. сталь (1.4404 / 316L); активная поверхность: LCP бесцветный

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, жёлтый
Функция	1 x светодиод, красный

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

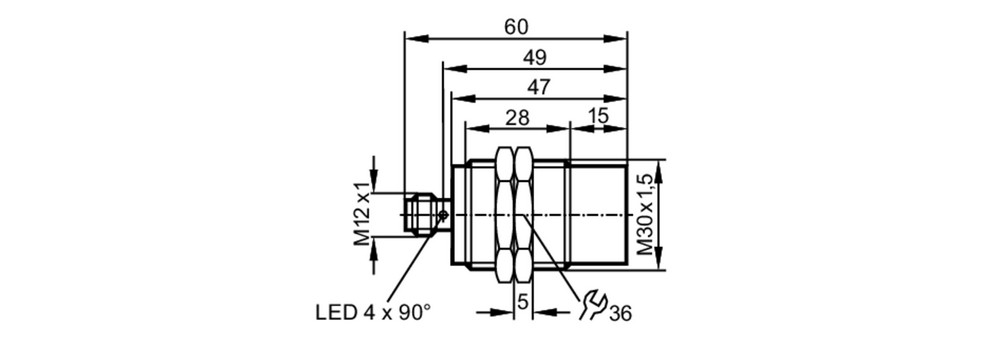

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
